250mm规格G形夹持工装结构设计

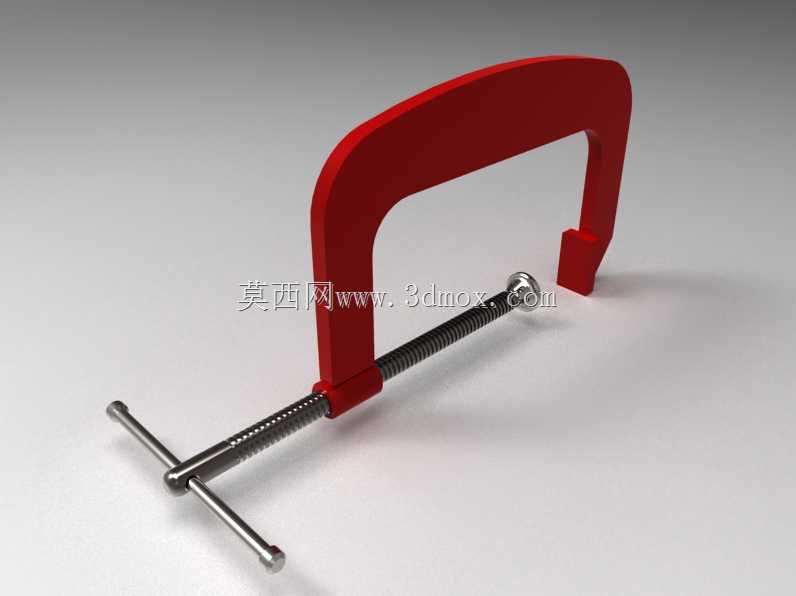

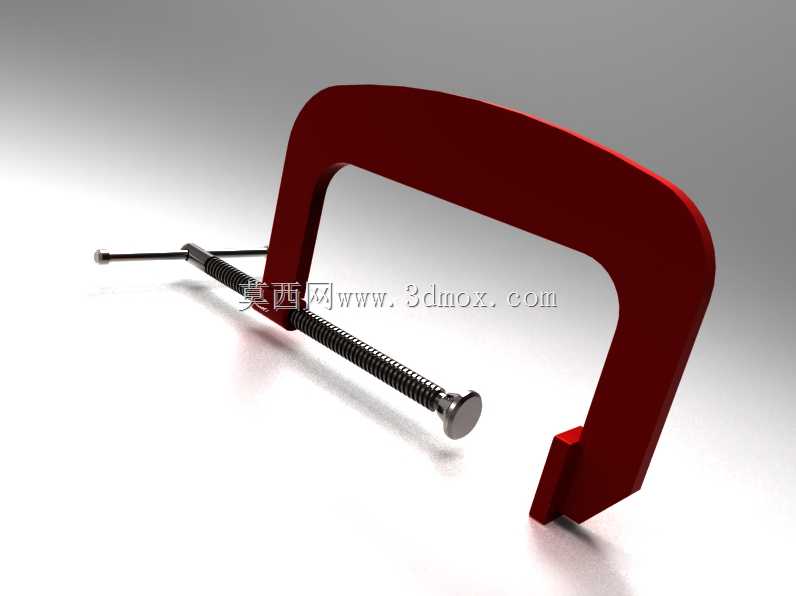

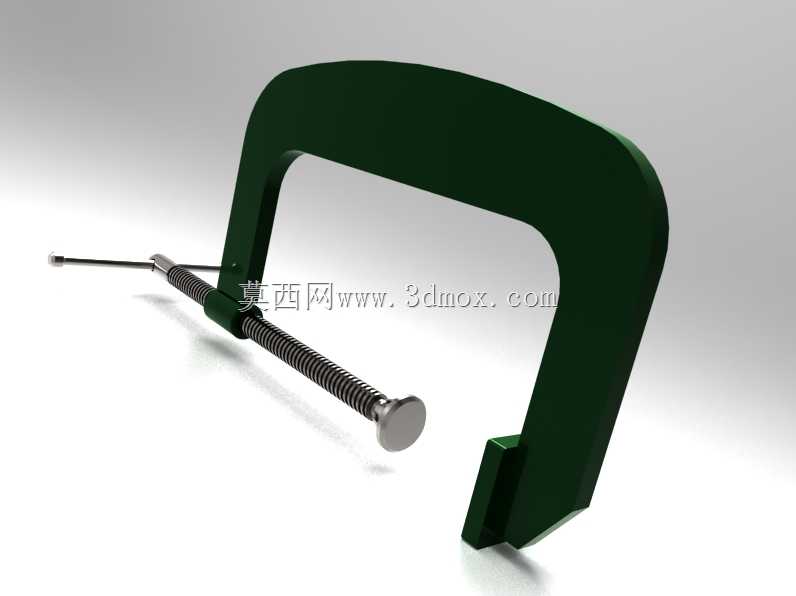

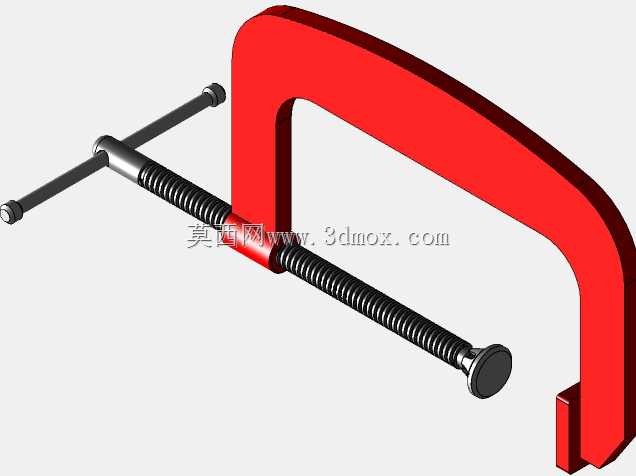

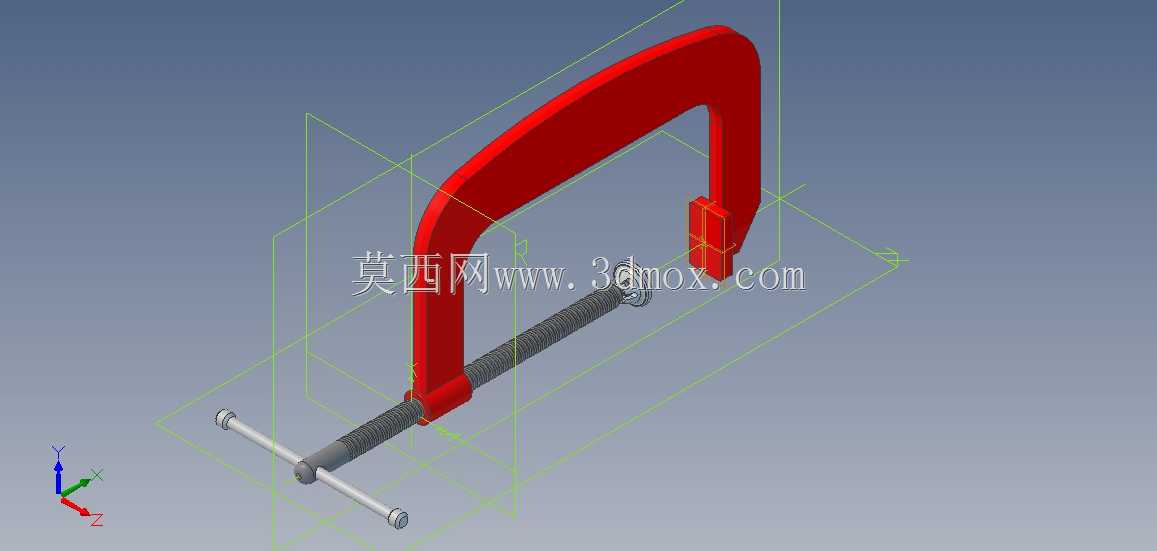

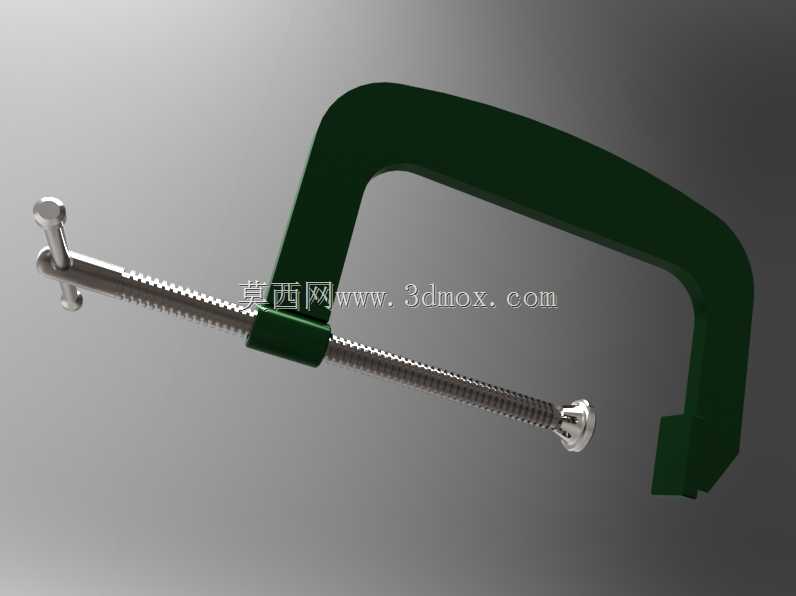

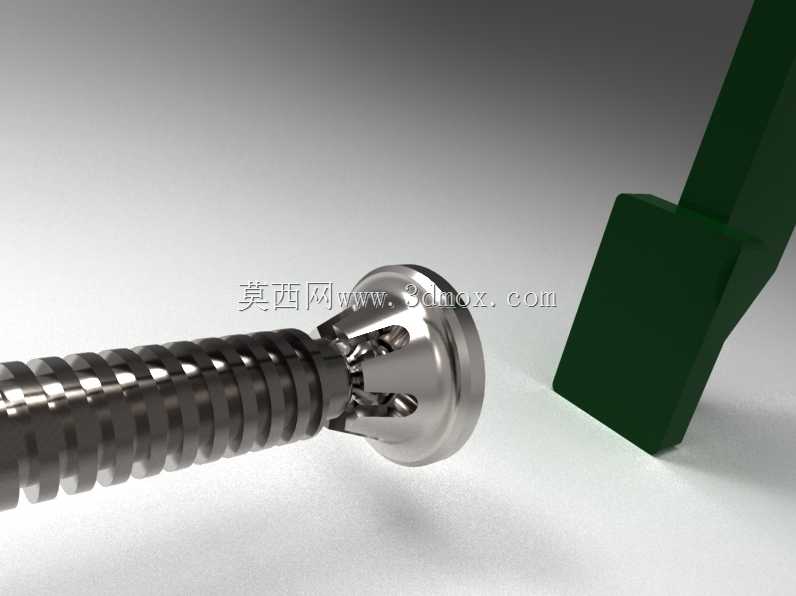

这款250mm规格的G形夹是手动夹持作业场景中应用极为广泛的工装部件，在木工加工、金属件粘接固定、工件焊接定位、装配工序临时压紧、维修作业零件夹持等场景中都承担着核心的固定作用，能够为各类需要稳定施压固定的作业场景提供可靠的夹持力，避免工件在加工、粘接、焊接过程中出现移位、错位、开缝等问题，有效提升作业精度与成品合格率。从实际使用功能来看，这款G形夹依靠C形架体与可旋动的螺杆配合实现夹持动作，架体作为主要的承力结构，在夹持过程中需要承受螺杆施压带来的张力，因此架体的弧形过渡结构经过了受力优化，能够在保证足够开口行程的前提下，均匀分散夹持时的结构应力，避免应力集中导致架体变形甚至断裂，适配250mm最大开口距离的设计，能够覆盖绝大多数常规厚度工件的夹持需求，无论是板材叠合固定、小型零部件组对定位，还是异形件的临时压紧，都能提供稳定的夹持支撑。在设计思路上，这款G形夹优先兼顾了结构强度与操作便捷性，架体采用一体式C形轮廓设计，固定端的压头与架体一体成型，活动端的螺杆采用梯形螺纹传动结构，相比普通螺纹具备更好的自锁性能，夹持到位后不会因为作业过程中的振动出现松脱，同时螺杆末端的压头采用可小幅摆动的结构设计，能够自适应被夹持工件的表面角度，即使工件夹持面存在轻微倾斜，也能保证压头与工件表面充分贴合，避免压痕集中或者夹持打滑的问题；螺杆尾端的横杆操作结构，不需要额外配套工具，徒手即可完成旋紧与松脱操作，在户外作业、无工具辅助的场景下也能快速完成装夹与拆卸。从外形尺寸与安装边界来看，这款G形夹的最大开口距离为250mm，架体的喉深经过合理规划，能够在保证结构强度的前提下，满足距离工件边缘一定深度位置的夹持需求，架体整体轮廓流畅无突兀凸起，在狭窄作业空间内也能灵活放置，螺杆的行程完全覆盖架体的开口范围，最小夹持状态下可以固定薄型板材、薄片类工件，不会出现行程浪费或者最小夹持厚度过大的问题；整体结构没有多余的零散部件，日常存放与携带都十分方便，架体表面的处理工艺能够提升部件的防锈耐磨性能，在车间多尘、潮湿的作业环境下也能长期保持稳定的操作手感，不会因为锈蚀出现螺杆旋动卡滞的问题，适配多场景下的长期重复使用需求。
