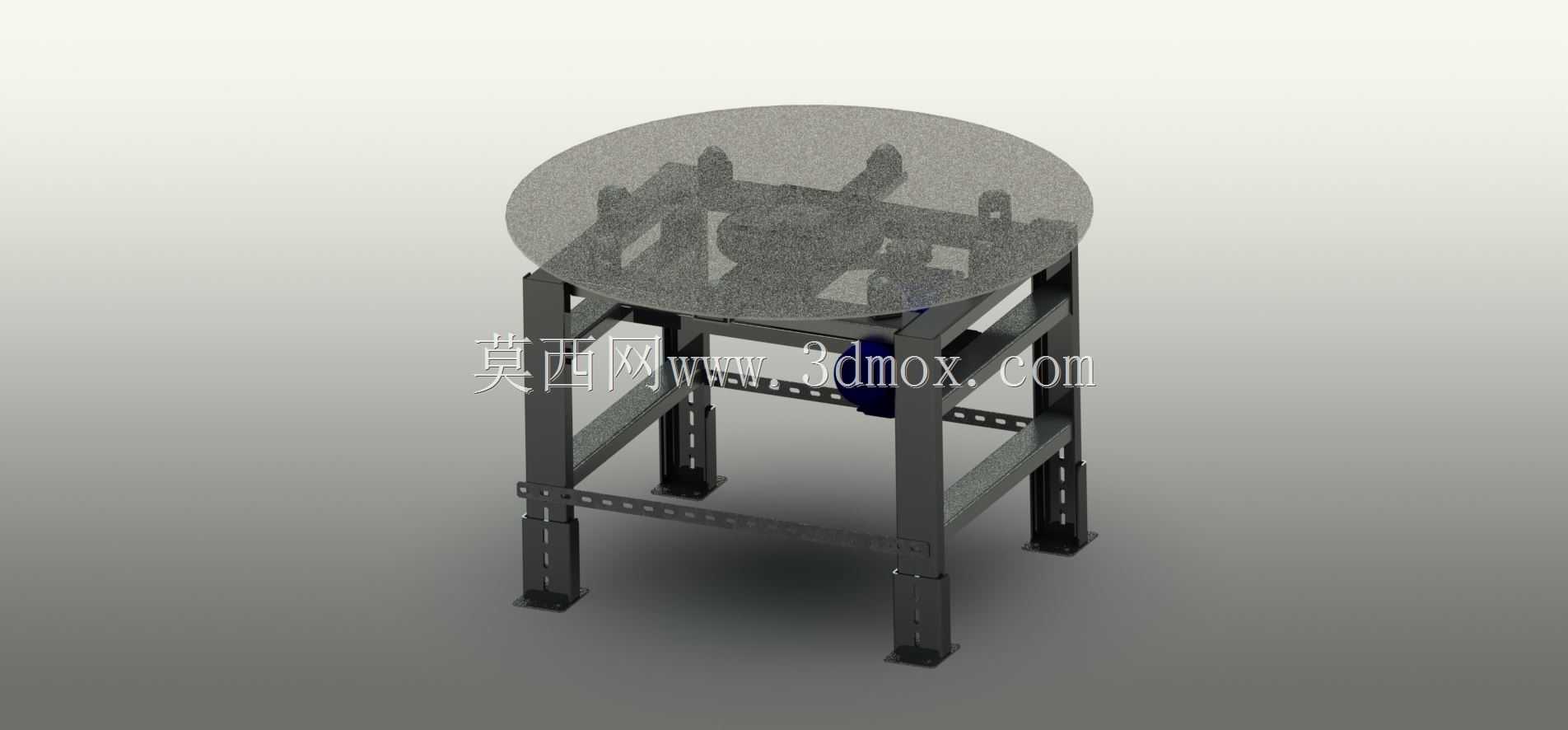

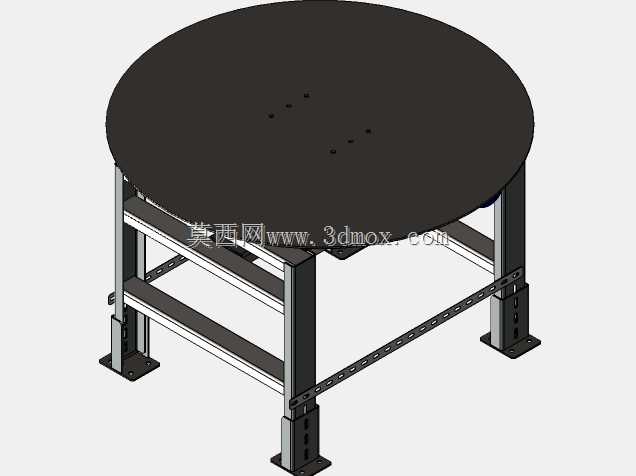

52英寸圆形转盘输送设备结构设计

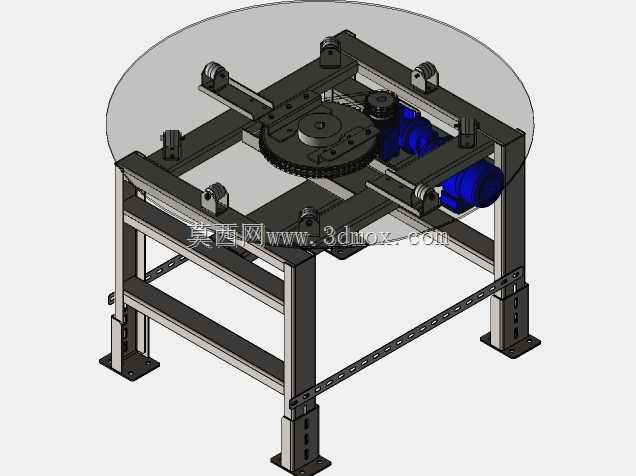

这款圆形转盘输送设备主要面向生产流水线的工位衔接、物料转向输送场景设计，常见于电子组装、轻工包装、食品加工等行业的生产线布局中，能够在有限的车间空间内完成物料的90度或180度转向传递，解决直线输送线转角处的物料流转卡顿、衔接不畅问题，也可作为多工位并行作业的中转承载平台，配合周边的上料、加工、检测设备完成物料的周向分配输送。设备核心功能是依靠转盘的匀速回转运动，将放置在台面上的物料平稳输送至指定工位，运行过程中无明显顿挫，台面承载均匀，可适配箱装、袋装、小型工装托盘等多种形态的物料输送需求，运行速度适配常规流水线的10FPM作业节拍，能够与前后段直线输送设备的运行速度完美匹配，避免出现物料堆积或输送断档的情况。从设计思路来看，这款设备采用了分体式的结构布局，下部为方钢焊接成型的支撑机架，机架支腿设计有可调节的高度调节结构，能够适配不同高度的前后段输送线对接需求，安装时可通过支腿的调节螺栓微调设备整体水平度与台面高度，降低现场安装的调试难度；机架中部预留了驱动组件的安装空间，采用蜗轮蜗杆驱动结构，传动平稳噪音低，具备一定的反向自锁能力，可避免停机状态下转盘受外力出现意外回转，提升设备作业的安全性。上部的圆形转盘采用磨砂质感的平整台面设计，台面边缘做了圆弧过渡处理，避免剐蹭物料或作业人员，转盘直径为52英寸，台面整体为正圆形，安装时需要预留的边界尺寸略大于转盘直径，设备四周需要预留不小于300mm的检修空间，方便后期对驱动组件、传动部件进行维护保养；机架的横向支撑梁做了加强设计，能够保证转盘在满负载承载状态下不会出现台面变形、回转晃动的问题，整体结构紧凑，占地面积相比转角接驳的两段直线输送设备更小，能够帮助生产企业优化车间的生产线布局，提升车间空间的利用率。设备的整体结构没有冗余的设计，所有支撑部件均采用标准型材焊接加工，加工难度低，后期维护更换配件的成本也相对低廉，适合中小规模生产企业的流水线升级改造使用，安装时不需要对车间地面做特殊处理，仅需要将设备放置在平整的硬化地面上，调节支腿保证台面水平即可接入生产线投入使用。
