4英尺幅宽皮带式单反向输送设备结构

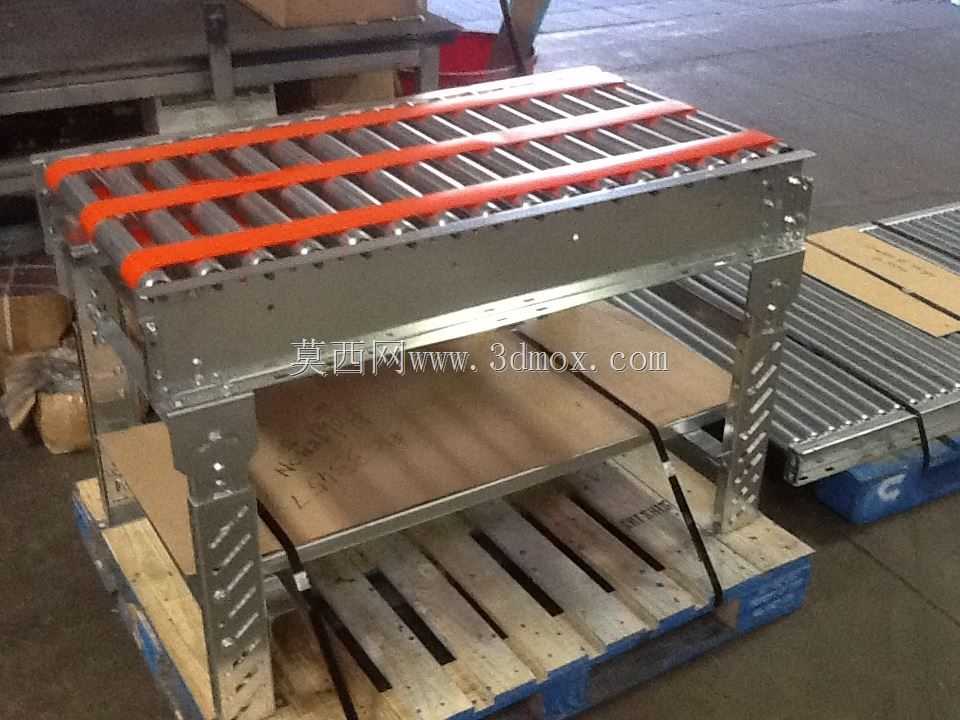

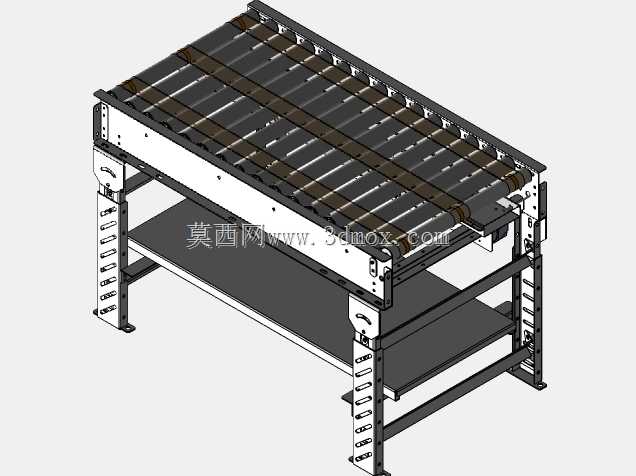

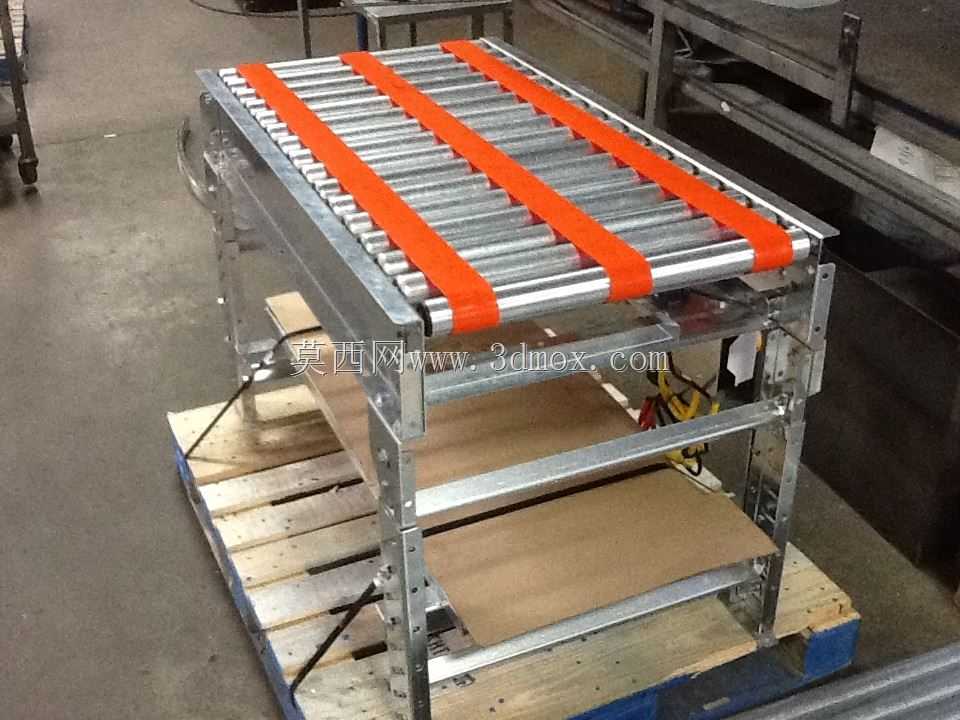

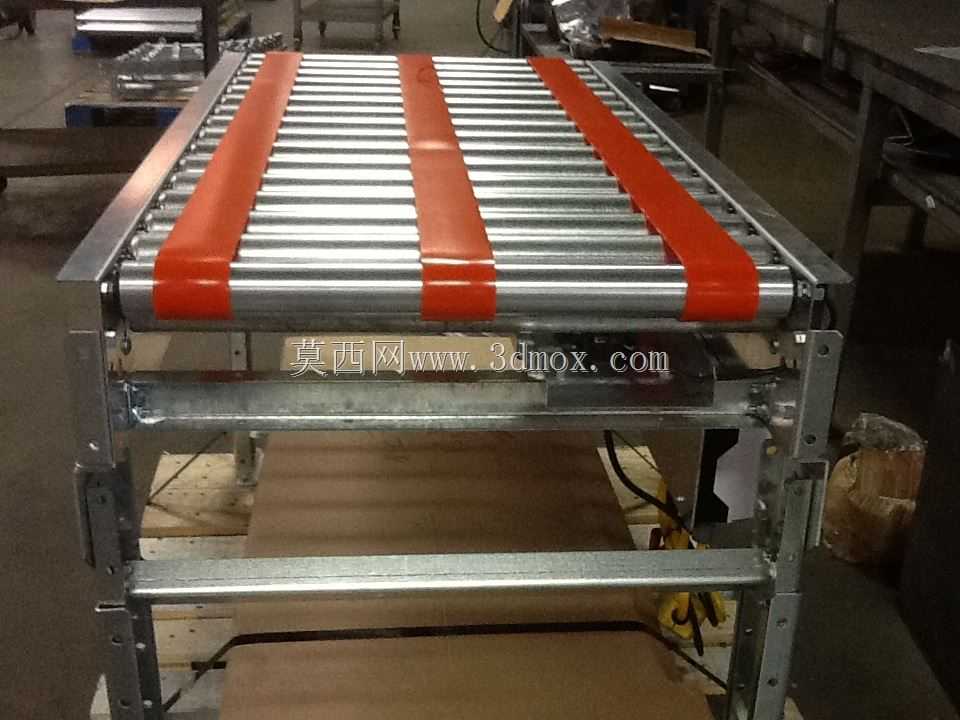

这款皮带式单反向输送设备，主要面向轻工制造、电子组装、包装分拣、小型零部件加工等行业的生产线物料转运场景，可适配平面布局中存在反向输送需求的工位衔接环节，解决单条生产线上下游工位物料回流、工序间工件反向传递的输送需求，无需额外增设多台独立输送设备即可完成同工位区间内的双向物料流转，有效压缩生产线的横向占地空间，降低车间输送线布局的改造成本。设备采用双层机架承载结构，上层为主动输送作业面，下层预留置物或辅助走线空间，机架主体采用型钢折弯焊接成型，支腿设置多档位高度调节孔位，可根据对接工位的实际台面高度灵活调整整机安装高度，适配不同高度差的生产设备衔接需求，支腿底部配置可调脚杯，可抵消车间地面的不平整误差，保证设备运行时的整体稳定性，避免输送过程中出现机身晃动导致的物料偏移问题。输送面采用窄幅平皮带搭配密集承托辊的结构设计，24英寸间距的机架内侧均匀排布承托辊组，可有效避免长距离输送时皮带出现下塌变形，保证输送面的整体平整度，适合输送表面平整的盒装工件、小型加工零部件、包装成品等物料，不会出现卡料、物料歪斜的问题；设备的动力辊设置在输送末端，运行线速适配常规生产线的节拍需求，2.5英寸直径的橙色传动皮带具备足够的摩擦力，可保证动力传递过程中无打滑丢转问题，1.9英寸直径的承托辊转动阻力小，可降低设备运行时的动力损耗与运行噪音。设计过程中充分考虑了设备的安装维护便捷性，机架侧板采用可拆卸式连接结构，后期更换皮带、维护辊组时无需整体拆解机架，仅需拆卸对应侧的封板即可完成维护操作；设备整体宽度控制在27英寸，可适配多数车间内的通道预留宽度，安装时无需对现有车间布局做大幅调整，可直接嵌入现有生产线的空位完成对接，设备两端的输送端面可根据对接设备的接口形式加装导料板、挡边等附属结构，进一步拓展物料输送的适配范围，避免输送过程中物料从侧边掉落。
