带顶板轻型制动万向工业脚轮结构设计

这款带顶板轻型旋转脚轮，主要面向轻型商用与工业移动场景设计，常见应用于小型仓储周转车、商用展示柜、轻型设备机架、医用移动推车、办公移动家具、车间轻型工具车等需要频繁短距离移位、同时要求驻停稳定的载体上，适配单轮载荷在轻型脚轮承重区间内的各类移动载体，解决固定脚轮转向灵活性不足、无制动脚轮驻停易滑移的实际使用痛点。

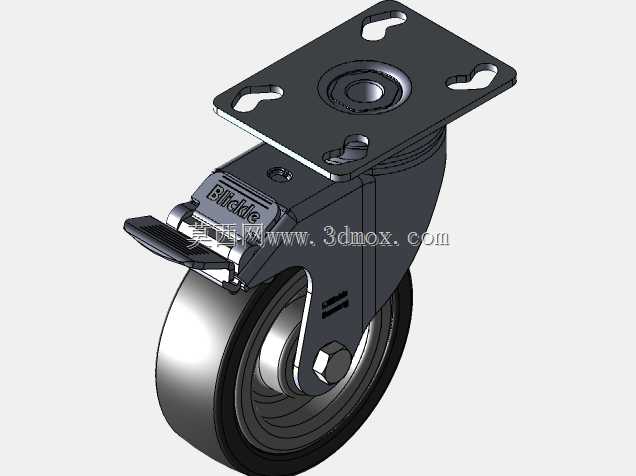

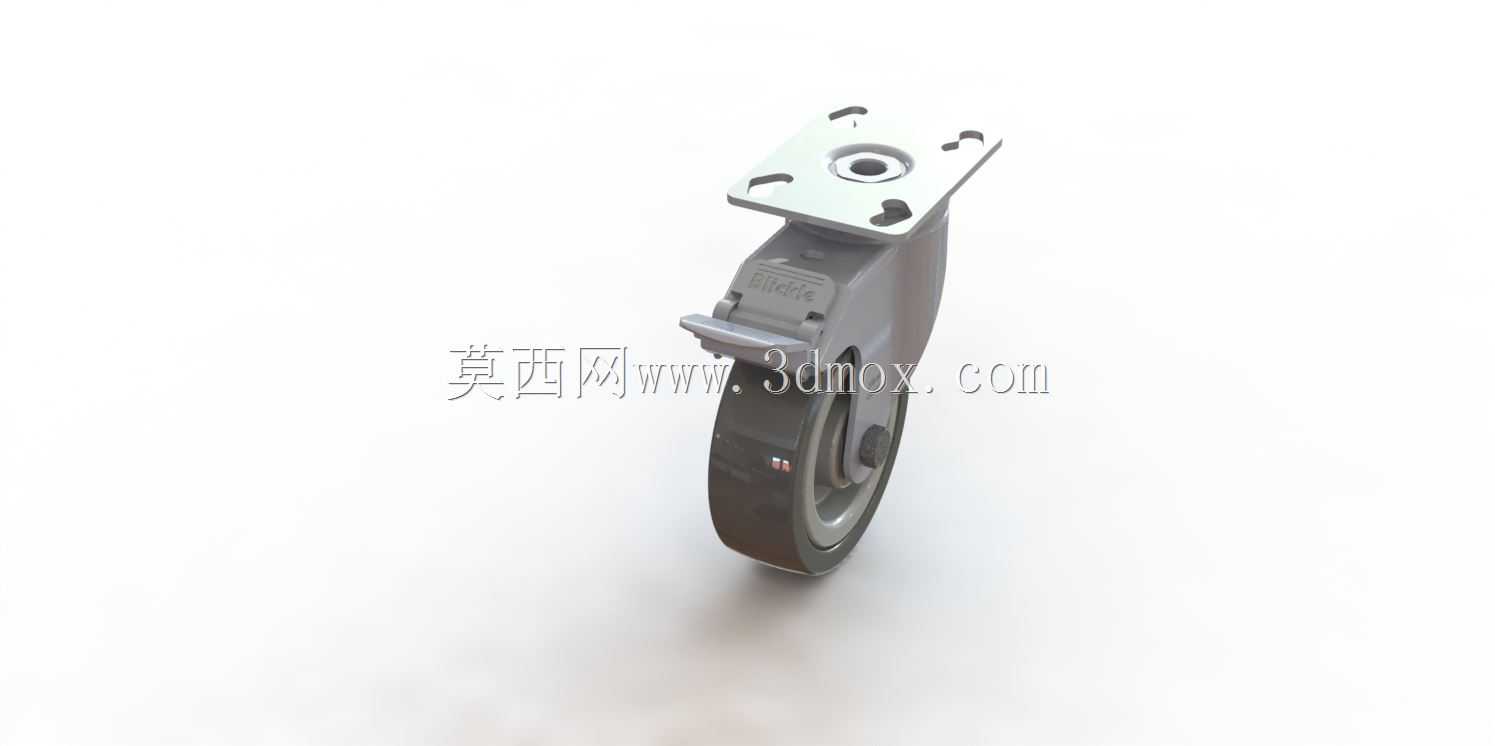

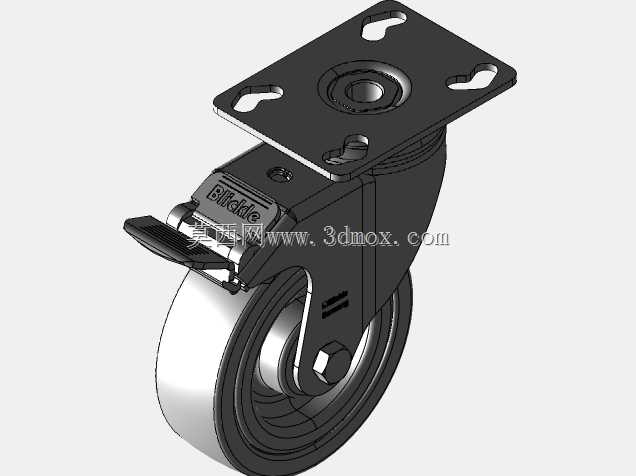

从功能特性来看，这款脚轮集成了万向旋转与制动锁止双重功能，旋转头内部采用双滚珠轴承结构，搭配中心销紧固装配，能够在承载状态下实现360度顺滑转向，转向过程无卡滞、无异响，大幅降低移位时的转向操作力度；顶部采用方形带安装孔的顶板结构，相比丝杆安装型脚轮，顶板安装的接触面积更大，受力分布更均匀，安装后与载体底部框架的贴合度更高，不易出现安装位松动、变形的问题，适配各类平板式底部安装框架的载体。制动结构采用侧踩式刹车设计，踩下制动拨片后可同时锁止轮体转动与旋转头转向，实现载体的完全驻停，避免在有坡度的地面、或者受外力触碰时出现意外滑移，驻停可靠性更强。

从设计思路来看，这款脚轮在结构设计上充分兼顾了承载稳定性、移动静音性与地面保护性：轮架采用冲压钢成型工艺，搭配特殊的动态铆接工艺加工旋转头部位，尽可能缩小旋转头的游隙，让滚动过程更平稳，同时对球座凹槽做加工硬化处理，提升旋转部位的耐磨性能，延长整体使用寿命；轮轴采用螺栓连接结构，装配维护便捷，轮架表面做蓝色钝化镀锌处理，不含六价铬，具备基础的防锈防腐蚀能力，能够适配普通车间、商用场所的常规使用环境，不易出现表层锈蚀脱落的问题。轮体采用优质实心橡胶材质制作，橡胶硬度适配轻型承载场景，滚动过程中噪音极低，对环氧地坪、木地板、瓷砖等各类地面都有良好的保护性，不会在地面留下压痕或者刮痕；轮体中心搭配耐磨尼龙轮毂，压配在轮轴位置，降低轮体转动时的摩擦阻力，同时提升轮体的结构强度，避免长期承载后出现轮体变形、偏心的问题。

从安装边界与尺寸适配来看，这款脚轮的顶板为标准方形四孔安装结构，安装孔位间距符合轻型脚轮的通用安装尺寸规范，安装时仅需在载体底部框架对应位置预留匹配的安装孔，使用螺栓紧固即可完成装配，无需额外定制转接支架；整体安装高度处于轻型脚轮的常规高度区间，不会过度抬升载体的整体重心，保障移动与驻停过程中的稳定性；轮体宽度与直径适配轻型承载需求，转弯半径小，在狭窄通道内也能灵活转向移位，适配空间受限的使用场景。
