起重机用锻造吊钩结构设计模型

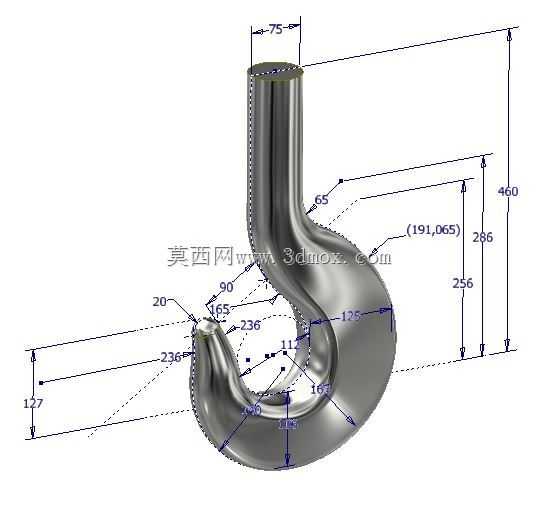

在工业生产、港口装卸、建筑施工、重型设备转运等各类涉及重物起吊的作业场景中，吊钩是直接承载被吊载荷的核心受力部件，其结构合理性、尺寸精度直接关系到起重作业的安全可靠性，是起重设备上不可或缺的关键终端构件。这款吊钩模型的设计完全围绕起重作业的实际受力需求展开，整体采用流畅的曲臂钩体结构，上端为等直径的直柄连接段，用于和起重设备的动滑轮组、吊钩横梁等部件完成装配衔接，直段部分的外径尺寸经过精准核算，能够匹配常规起重吊具的安装孔径，保证装配后无旷量、受力均匀。从直柄段向下，钩体通过平滑过渡的弯曲段延伸至钩尖区域，整个钩身的曲率经过反复优化，既避免了曲率过小导致的应力集中问题，也防止曲率过大造成的钩体开口过大、吊索易滑脱的隐患。钩身的截面尺寸从直柄段到钩尖位置按照受力梯度做渐变设计，在钩身最大受力的弯曲危险截面处保留了足够的截面厚度，能够承受额定载荷下的拉应力、弯曲应力的复合作用，钩尖部分做了收窄处理并带有防脱结构的安装位，可配套防脱棘爪使用，避免吊装过程中吊索、吊具从钩口意外脱出。从尺寸边界来看，这款吊钩的整体安装高度、钩口开度、钩身深度都经过精准标定，直柄段的连接长度能够满足常规吊钩螺母、推力轴承的装配空间需求，钩身的外轮廓尺寸不会和周边的起重小车架、钢丝绳缠绕结构发生运动干涉，在作业过程中钩体摆动时也能预留足够的安全间隙。设计过程中充分考虑了吊钩实际使用中的受力特性，所有过渡位置都采用大圆角平滑衔接，不存在尖锐的棱角和应力突变区域，能够有效分散起吊瞬间的冲击载荷，降低长期交变载荷下的疲劳损伤风险。钩体的整体流线型结构也便于锻造加工过程中的金属流线沿受力方向分布，进一步提升构件的整体力学性能，同时光滑的曲面也能减少对吊装钢丝绳、吊带的磨损，延长吊索具的使用寿命。这款吊钩的结构设计适配中小吨位的桥式起重机、门式起重机、流动式起重机等多种起重设备，既可以作为固定吊具的终端承载部件，也可以配合吊梁、卸扣等部件完成组合吊装作业，能够覆盖工厂内工件转运、货场散货吊装、施工现场建材吊运等多类常规起重作业场景，其尺寸参数完全符合起重吊具的通用安装规范，能够直接适配现有主流起重设备的吊钩装配接口，无需额外做结构改装即可投入使用。
