轻量化镂空四旋翼机架空心结构设计

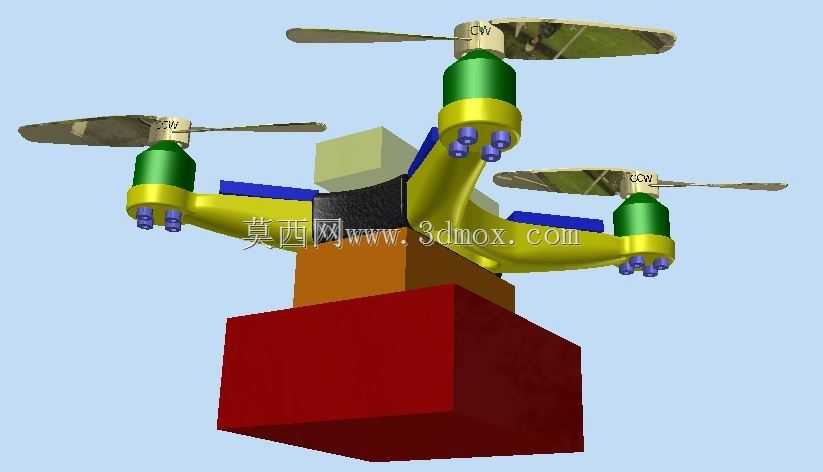

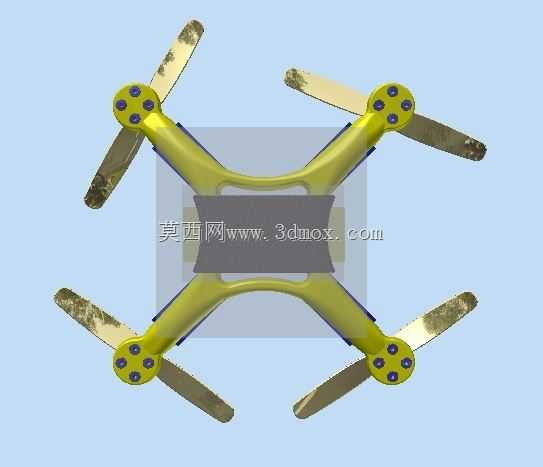

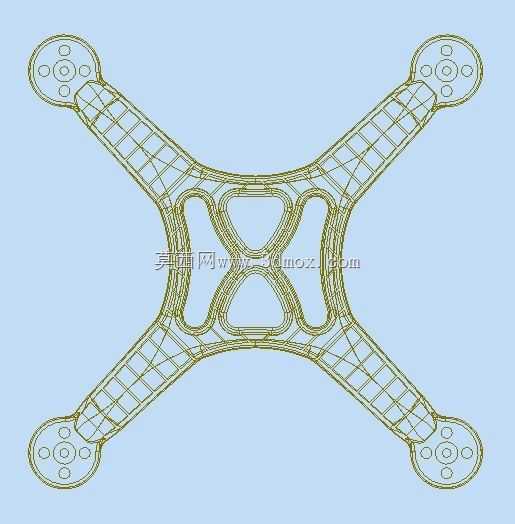

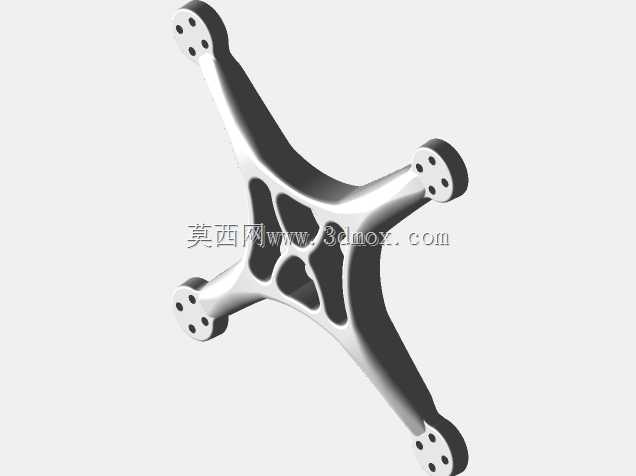

　　这款四旋翼机架采用空心镂空的结构设计思路，核心面向消费级小型航拍、室内教学实训以及轻载作业类旋翼飞行器的装机需求，适配常规22系列外转子无刷电机的安装孔位，机臂端预留的安装座可直接固定电机与螺旋桨，中心区域的镂空腔体可容纳飞控板、电调、电池等核心航电部件，无需额外设计复杂的堆叠固定结构。从实际装机场景来看，这类空心机架主要适配150-250mm轴距的小型四旋翼，机臂端的安装孔位按照常规无刷电机的标准孔距排布，可直接通过螺丝固定电机，中心区域的上下安装面预留了足够的平面度公差，能够直接粘贴飞控减震垫，避免额外加工找平工序。设计过程中优先考量了减重与结构刚度的平衡，机臂主体采用网格状镂空的空心构型，在保证机臂抗扭、

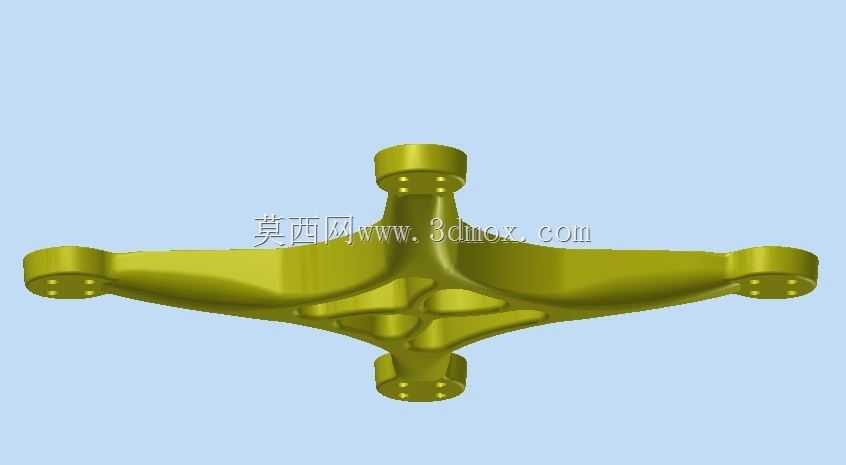

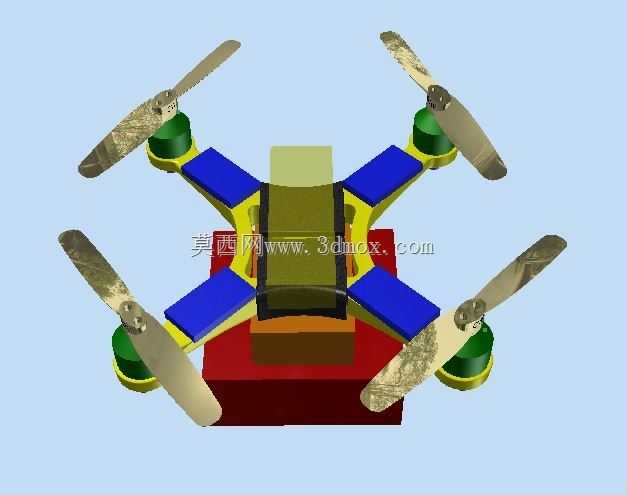

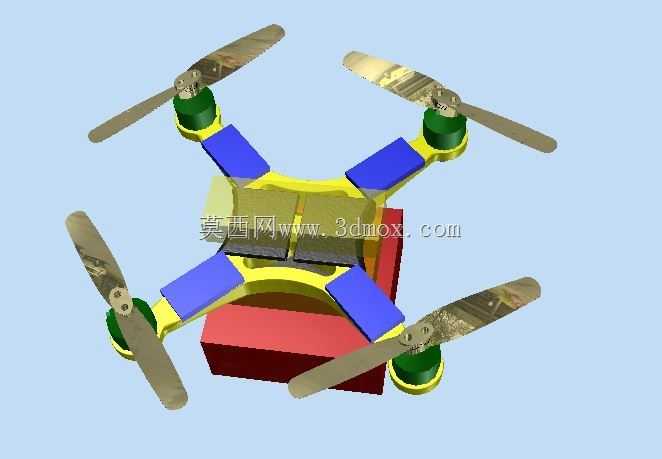

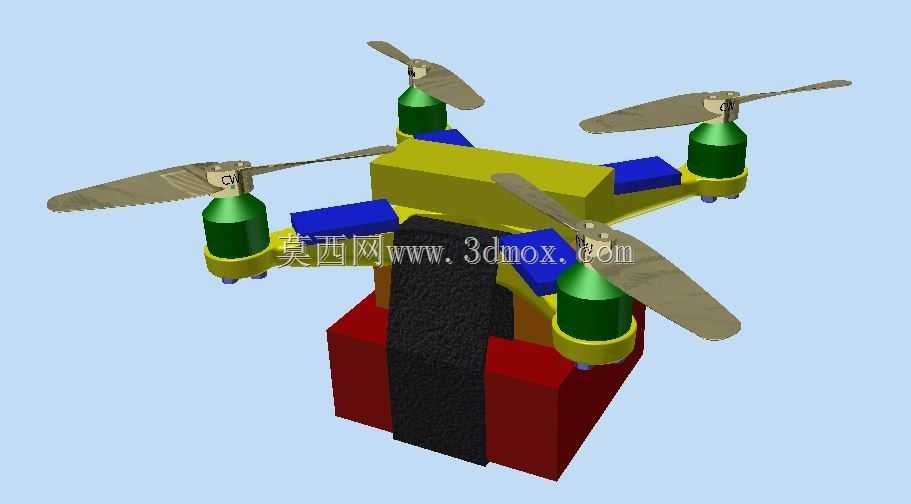

　　抗弯刚度满足飞行载荷要求的前提下，尽可能去除非承载区域的材料，相比实心机架能够大幅降低整机起飞重量，进而提升续航时间与机动响应速度。机臂的截面构型没有采用传统的航空翼型，而是选用了垂直平板式的低阻截面，这类截面虽然不是最优的气动翼型，但能够有效降低螺旋桨下洗气流沿机臂方向的阻力损耗，同时平板结构更适配FDM工艺的3D打印，打印过程中无需添加支撑结构，直接粘贴在打印平台上即可完成成型，大幅降低打印失败率，成型后的零件表面质量更好，无需后续打磨处理即可直接装机使用。机架顶部预留的两个内孔专门设计用于固定带粘性的尼龙搭扣，无需额外设计绑带柱或者电池卡槽，直接通过尼龙搭扣即可完成电池、接收天线等部件的固定，安装拆卸效率更高，

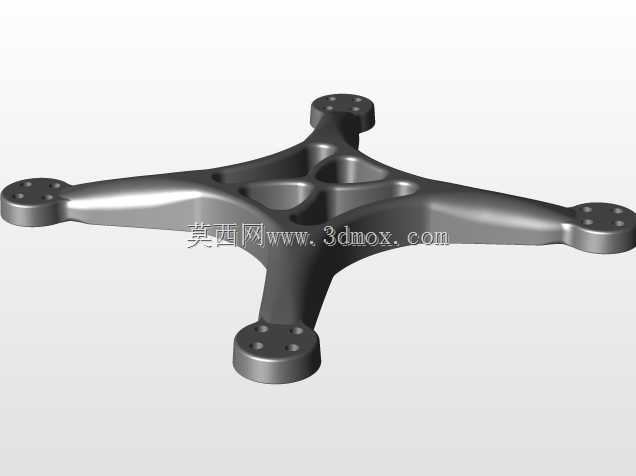

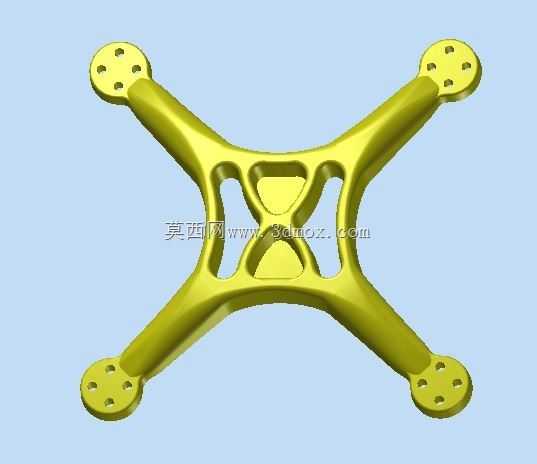

　　同时能够适配不同尺寸规格的锂电池，提升机架的配件兼容性。从结构强度验证的角度来看，这类空心网格结构在跌落测试中能够通过网格的微小形变吸收冲击能量，相比实心结构的抗冲击性能更优，日常飞行中的轻微磕碰不会导致机臂断裂，即使出现局部损坏，也可以直接单独更换单个机臂部件，降低维护成本。机架的中心区域采用双层X型的空心支撑结构，上下两层支撑筋分别对应中心板的上下安装面，能够将机臂传递过来的飞行载荷均匀分散到整个中心框架上，避免局部应力集中导致的中心板断裂问题，同时中心区域的镂空空间可以合理布线，电调的信号线、电源线可以直接从空心腔体内部穿过，避免线缆外露影响气动效率，也能减少飞行过程中线缆被螺旋桨打到的风险。针对打印工艺的适配性，

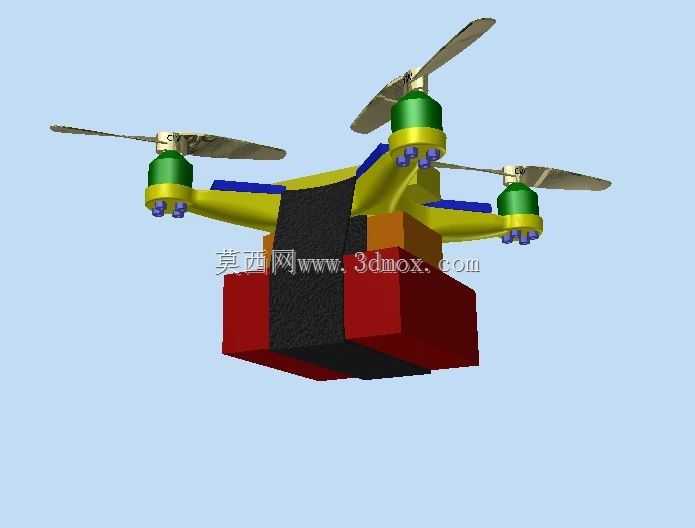

　　设计时将顶部、底部壁厚设置为1mm，外部侧壁壁厚设置为1.2mm，采用25%的网格填充率即可满足常规飞行的强度要求，打印完成后的机架重量控制在合理区间，搭配3S锂电池与2204型号无刷电机，整机起飞重量能够控制在250g以内，满足室内飞行与室外轻载飞行的载荷要求。这类空心机架的安装边界兼容性较强，中心区域的安装孔位适配主流的迷你飞控与四合一电调尺寸，无需额外打孔修改即可直接安装，机臂长度经过优化，能够适配5-6寸的螺旋桨，桨尖与中心板的距离预留了足够的安全间隙，避免飞行过程中桨尖打板的问题。在实际教学场景中，这类机架非常适合创客教育、航模入门教学使用，学生可以直接通过3D打印快速制作机架，搭配标准的航电配件即可完成整机组装，镂空的结构也能让学生直观理解轻量化结构设计的核心思路，理解结构刚度与重量之间的平衡逻辑。在作业场景中，这类轻量化机架能够搭载小型摄像头模块完成室内巡检、航拍体验等任务，低重量的特性也能降低坠机时的碰撞破坏力，减少对周围人员与物体的损伤风险。
