双轮起重滑车吊装承重结构设计

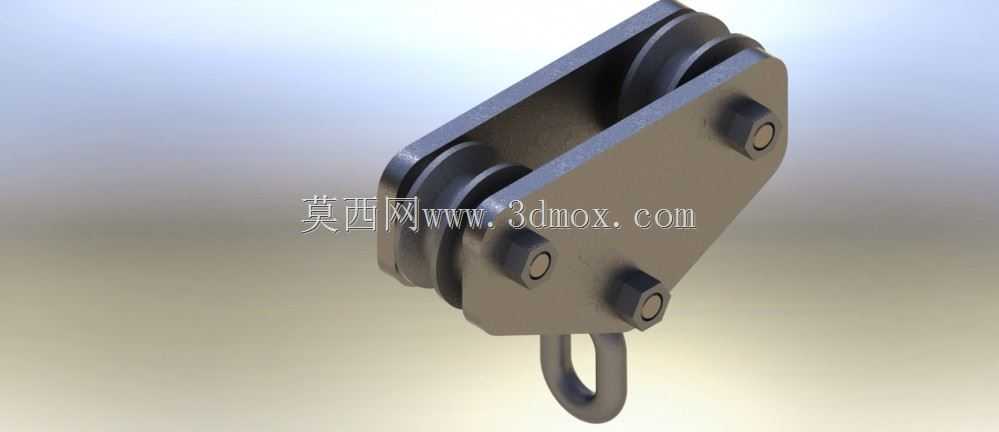

　　在户外架空索道运维、重型设备移位吊装、物料垂直转运等作业场景里，这类双轮结构的起重滑车是改变钢缆受力方向、分散载荷的核心受力部件，区别于单轮滑车，双轮组的设计能在同等额定载荷下降低单根钢缆的受力阈值，适配大跨度、长距离的缆索牵引作业需求。从结构设计逻辑来看，整个滑车采用对称式夹板布局，两块平行的高强度钢板作为主体承载框架，框架上预留三个销轴安装位，其中两个位置固定滑轮组，滑轮的轮槽做了圆弧过渡处理，轮槽曲率匹配常用起重钢缆的外径范围，避免钢缆在轮槽内出现卡滞、偏磨的情况，滑轮内部镶嵌自润滑衬套，在无额外注油的工况下也能保证转动顺畅，降低牵引过程中的摩擦阻力。第三个销轴位位于框架下端，连接底部的吊环结构，吊环采用闭环锻造结构，

　　和销轴的配合间隙控制在合理范围，既保证吊环可随吊装方向灵活转动，又不会出现过大旷量导致的载荷冲击。整个夹板的外形做了切角优化，没有多余的外凸棱角，避免在狭窄作业空间内剐蹭周边构件或者操作人员的防护装备，所有销轴的端部都采用螺栓加防松垫片的锁紧结构，防止作业过程中受振动影响出现销轴窜出的风险。从安装边界来看，这类滑车的整体宽度适配常规起重作业的挂点间距，安装时只需要将上端的钢缆依次穿入两个滑轮的轮槽，再将下端吊环和被吊重物的吊点通过卸扣连接即可完成布设，不需要额外的定制安装基座，能快速适配临时吊装、固定索道布设等不同场景的使用需求。在实际作业过程中，双轮的结构可以让钢缆的弯折角度控制在合理范围内，减少钢缆的疲劳损伤，

　　延长配套索具的使用寿命，夹板的厚度经过载荷校核，能承受额定载荷下的拉伸、剪切复合应力，即使在突发的载荷冲击工况下，也不会出现夹板变形、销轴断裂的失效问题。设计过程中还考虑了户外作业的耐候性，所有金属构件的表面都做了防锈处理，能适应潮湿、多粉尘的户外作业环境，不需要频繁做表面防腐维护。滑轮的转动阻尼经过调校，在空载状态下钢缆牵引时不会出现滑轮卡滞不转导致的钢缆滑动磨损，在满载状态下也能保持转动平稳，不会出现转速突变导致的牵引端受力波动。底部吊环的承载方向设计覆盖了垂直起吊、斜向牵引等不同作业角度，不会因为吊环的转动角度限制影响作业灵活性，整个滑车没有易损的外露小零件，日常巡检只需要检查销轴锁紧状态、轮槽磨损情况即可，维护成本极低。

　　在索道运维场景中，这类滑车可以作为缆索的导向支撑部件，分散长跨度缆索的自重载荷，降低缆索的张紧力要求；在设备吊装场景中，可以配合卷扬机使用，通过滑轮组的倍率效应降低卷扬机所需的牵引拉力，实现小吨位牵引设备完成大重量重物的吊装移位；在厂区物料转运场景中，可以作为架空输送线的转向部件，灵活调整输送线路的走向，不需要额外搭建复杂的转向支撑结构。
