非对称布局四旋翼飞行器机架结构设计

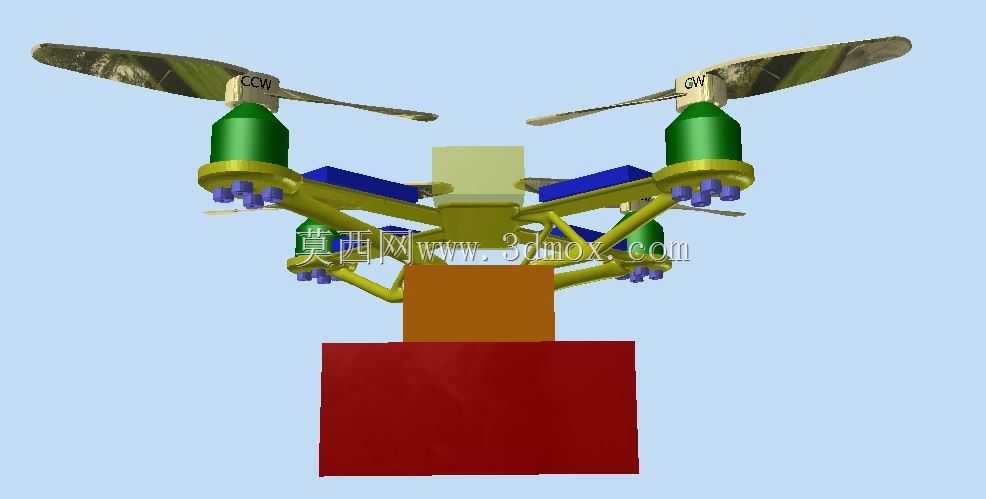

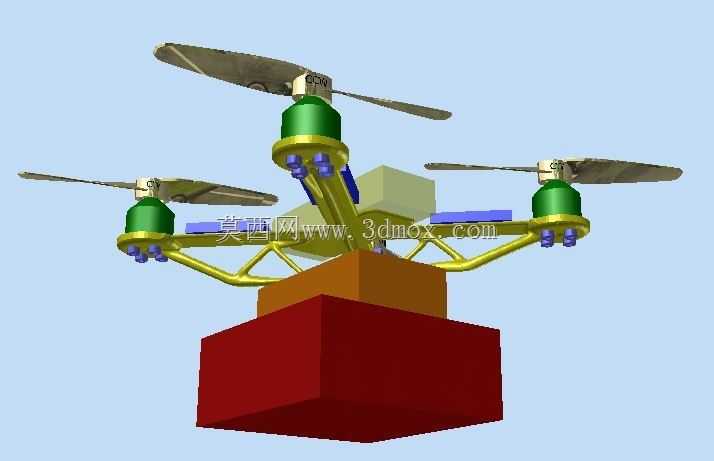

　　这款四旋翼机架的设计初衷，是面向小载重近距作业场景的飞行平台需求，区别于常规对称式四轴机架的惯性对称布局，采用非对称臂长与支撑结构排布，适配特定载荷偏心安装的使用场景，比如搭载单侧外置的检测传感器、采样装置时，可通过结构本身的重心预偏移抵消载荷带来的配平压力，减少飞控系统的持续修正输出，降低飞行过程中的动力损耗。从实际应用场景来看，这类机架可适配室内狭小空间巡检、近距农林样点采样、建筑外立面局部检测等作业，非对称的臂展设计能让其中两个旋翼的作业避障半径更小，在贴近墙面、狭窄管廊内部飞行时，减少旋翼剐蹭障碍物的概率，同时预留的载荷安装位集中在机架中心区域的一侧，可直接固定检测模块，无需额外加装配重块调整整机重心。

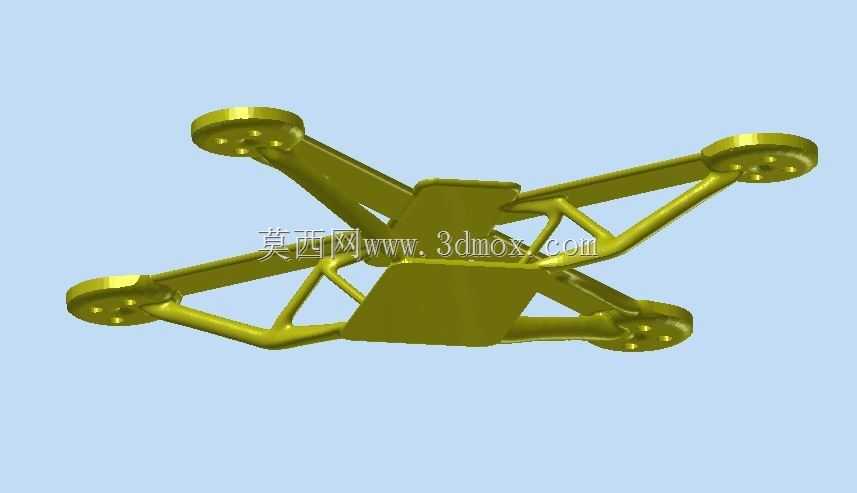

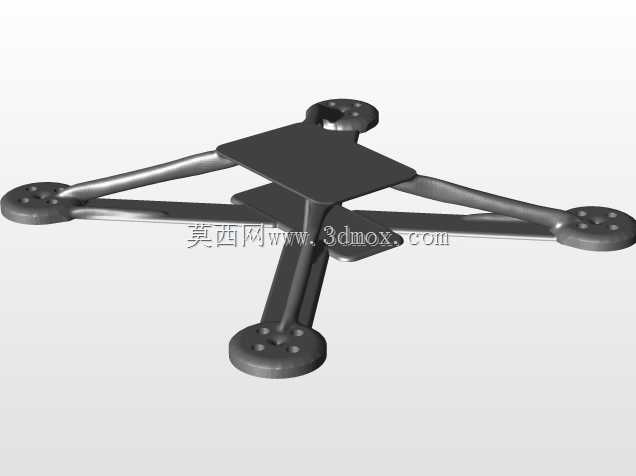

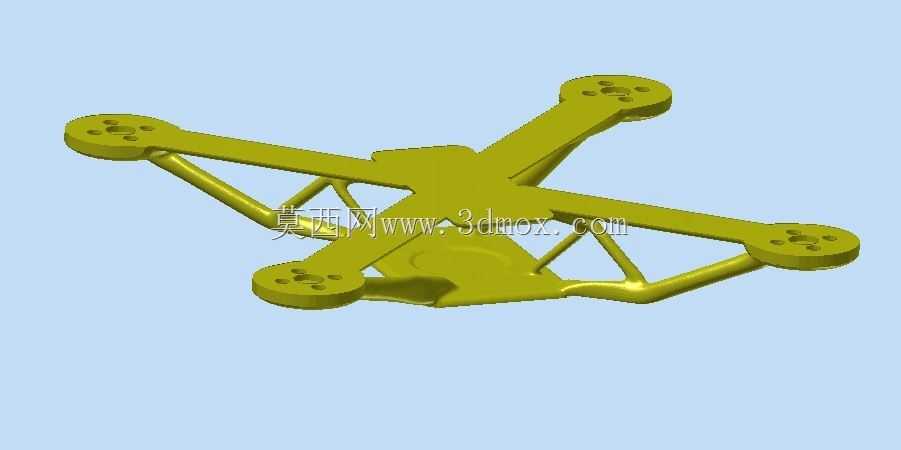

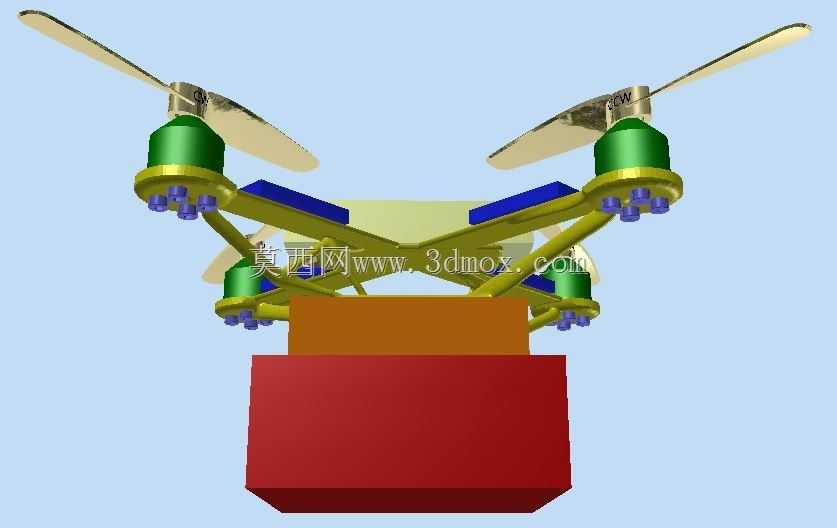

　　结构设计上，机架主体采用中心承载板加一体化延伸臂的结构形式，四个旋翼安装座分别位于延伸臂的末端，每个安装座预留了电机固定孔位，可适配常见的外转子无刷电机安装，孔位间距匹配主流22系列、23系列电机的安装尺寸，安装面做了局部加厚处理，抵消电机高速运转带来的振动传导，避免臂根位置出现应力集中导致的结构断裂。臂身部分采用桁架式镂空结构，在保证结构抗弯、抗扭强度的前提下，尽可能削减非承载区域的材料用量，降低整机自重，每个臂的截面采用变厚度设计，靠近中心板的位置壁厚更大，向末端旋翼座逐步过渡到薄壁结构，匹配飞行过程中臂身的弯矩分布规律，让材料利用率达到最优。中心承载板区域预留了多层安装位，可分层布置飞控板、电调、电池等核心部件，电池固定位设计在中心板下方的凹槽区域，采用尼龙粘扣加定位凸台的固定方式，既可以快速拆装更换电池，也能避免飞行过程中电池移位导致的重心偏移，电调的安装位布置在每个臂的根侧位置，靠近电机接线端，可缩短动力线的走线长度，减少线路损耗同时避免长线缆缠绕旋翼的风险。

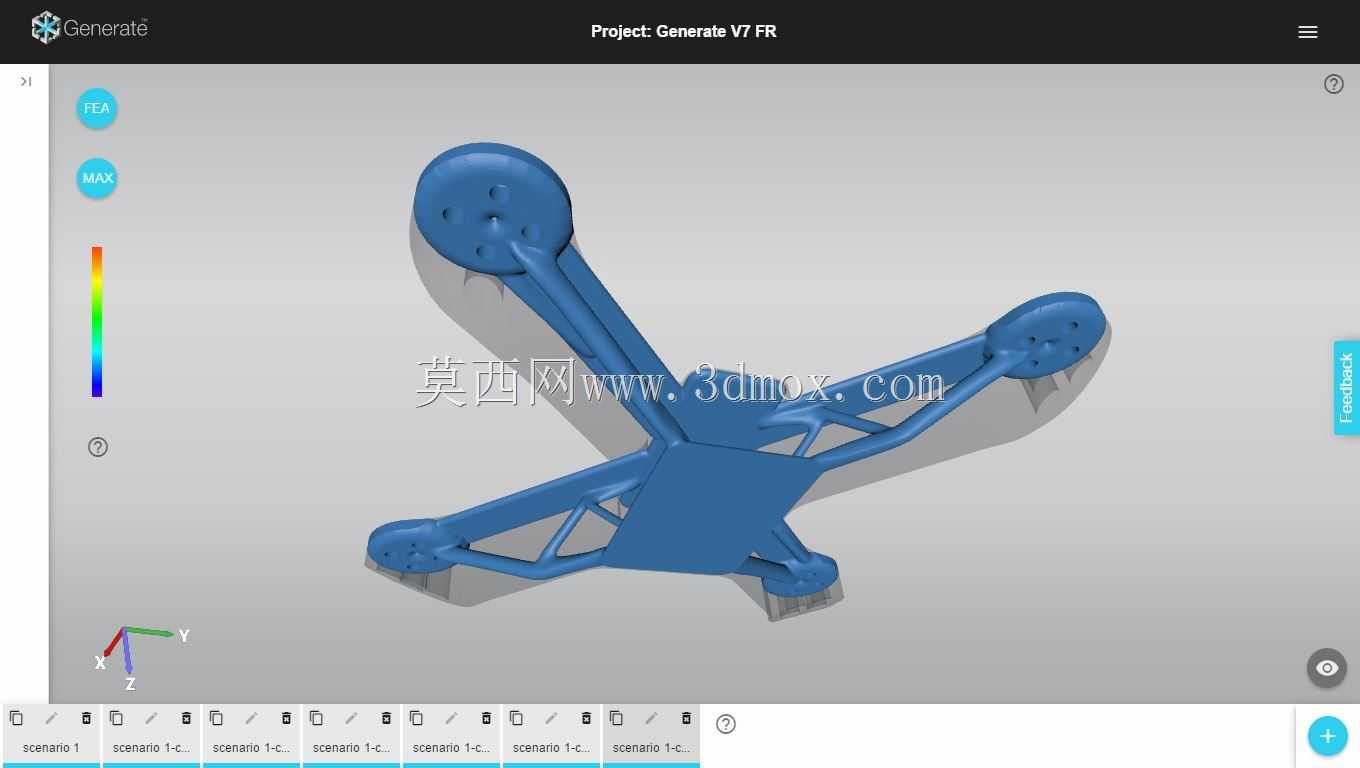

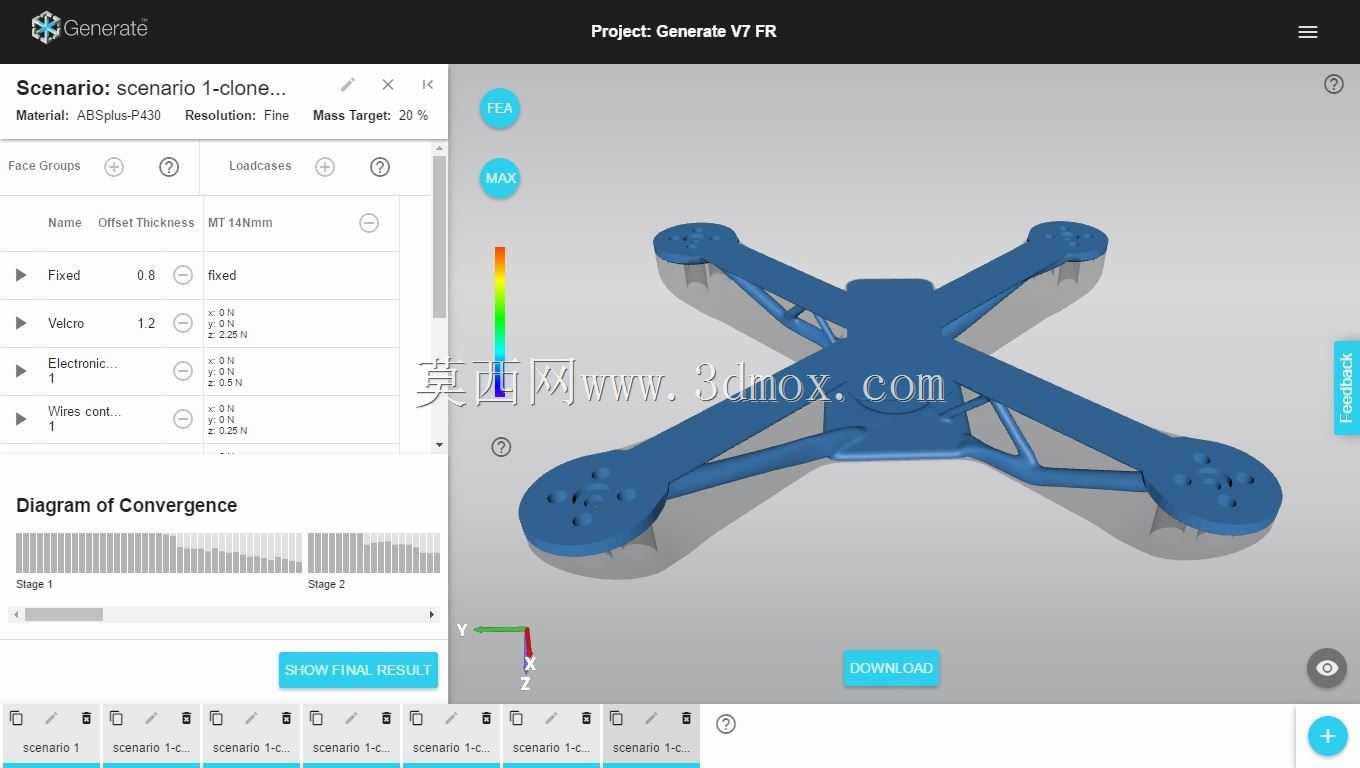

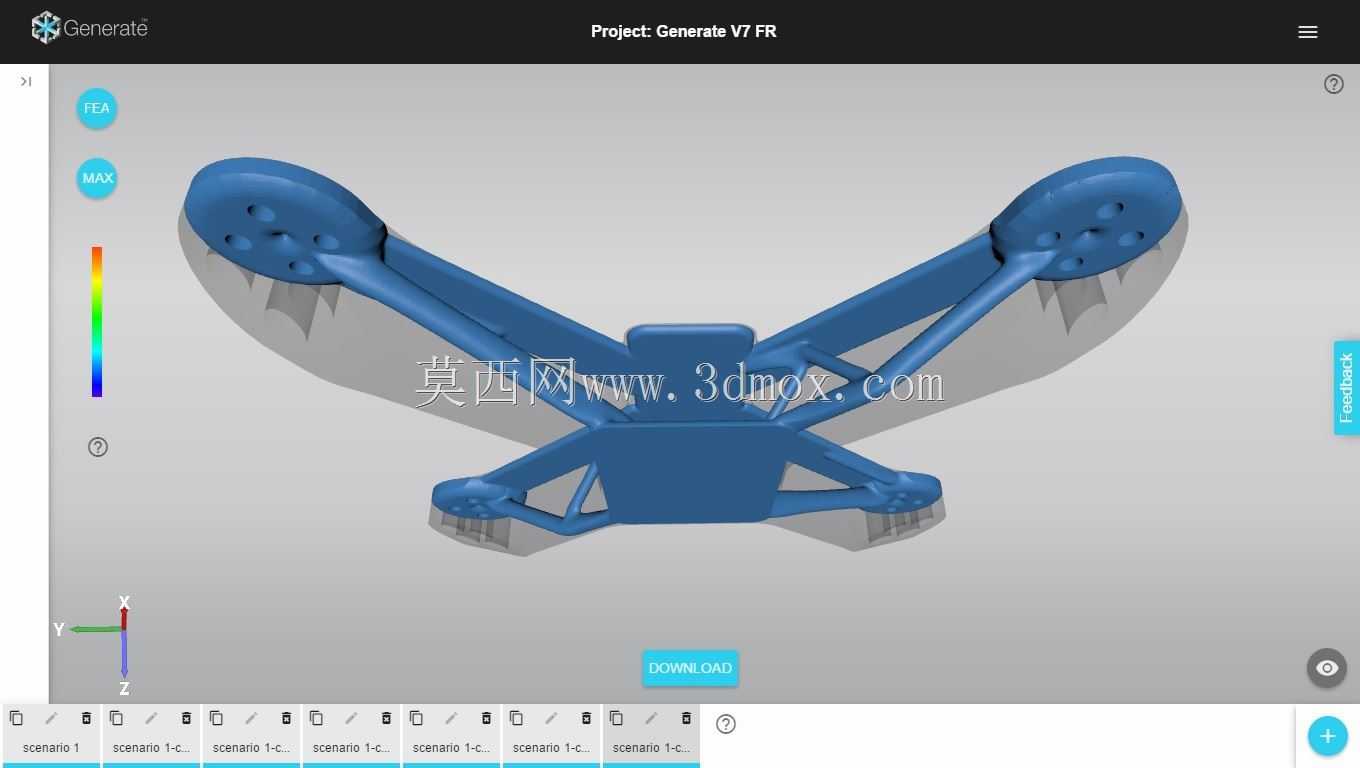

　　安装边界方面，机架整体的外接圆直径根据臂长差异控制在合理范围，最长臂展方向的尺寸适配常规便携飞行箱的收纳要求，最短臂展方向的尺寸可满足狭窄通道的通行需求，旋翼安装面与中心板上表面的高度差预留了螺旋桨的安装间隙，可适配常见尺寸的正反螺旋桨，不会出现桨叶剐蹭中心板上线缆或部件的问题。机架底部预留了起落架安装孔位，可加装轻量化起落架，在降落时缓冲冲击，同时为底部搭载的载荷留出离地间隙，避免载荷直接接触地面造成损坏。走线槽沿臂身内部一体化设计，所有动力线、信号线均可沿臂身内部的槽位布置到中心板区域，外部无裸露长线缆，既降低飞行过程中的风阻，也能避免线缆被气流吹动干扰传感器工作。从结构受力角度分析，非对称布局下每个臂的截面参数都经过针对性调整，长悬臂的抗弯模量比短悬臂高15%左右，抵消更长力臂带来的弯矩增量，保证四个旋翼位置在最大拉力工况下的形变量控制在允许范围内，避免旋翼平面倾斜导致的飞行姿态不稳定。中心板与臂身的连接位置做了圆弧过渡处理，消除直角位置的应力集中点，在硬着陆冲击工况下，应力可沿过渡圆弧均匀分散到整个臂身结构，不会出现连接位置断裂的问题。旋翼安装座的端面做了平面度公差控制，保证电机安装后电机轴的垂直度符合要求，减少旋翼高速旋转时的振动值，降低飞控的滤波压力，提升飞行姿态的稳定性。
