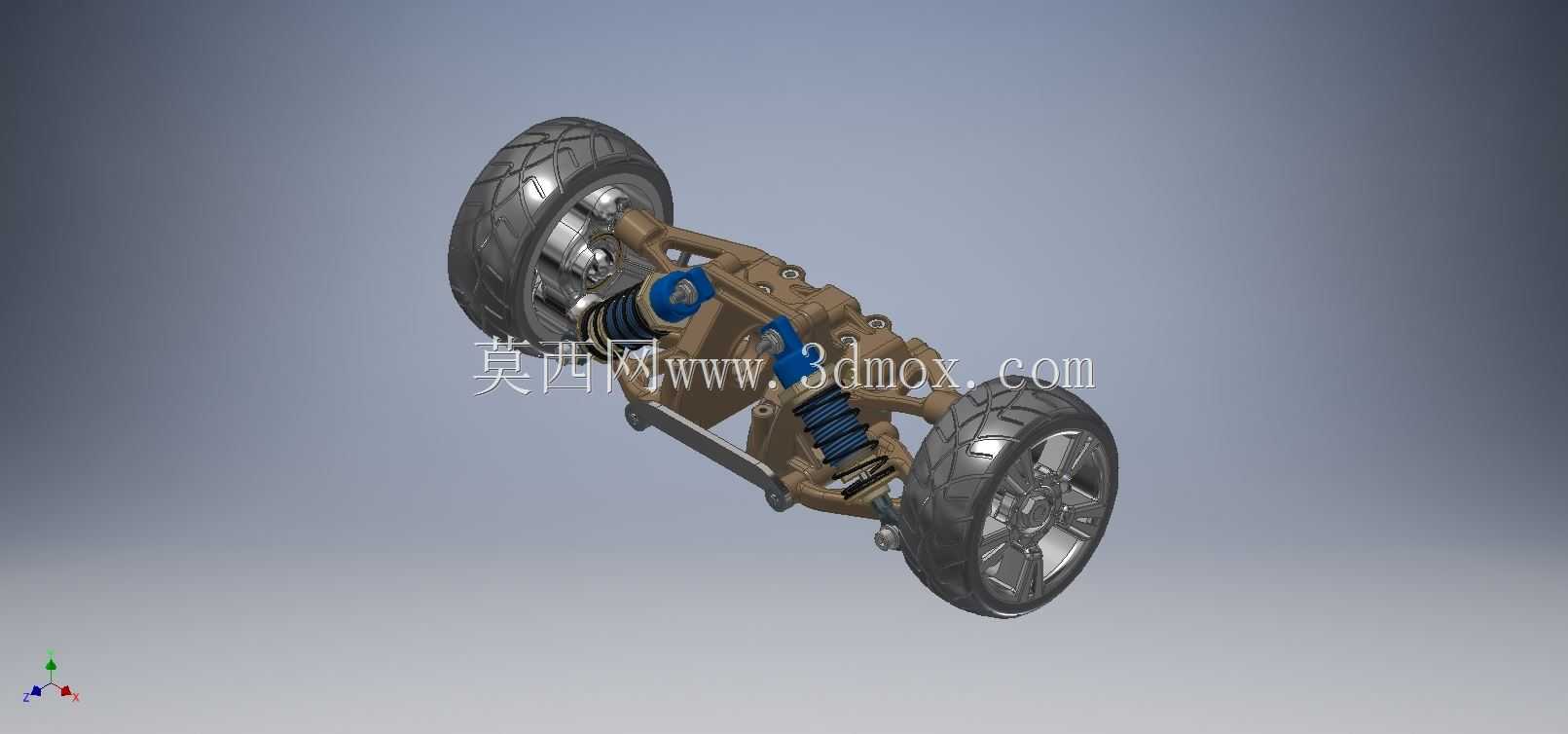

汽车双轮独立悬架结构三维设计

该结构为乘用车辆配套的双轮独立悬架总成，主要应用于民用乘用车、小型越野车辆的前桥或后桥底盘系统中，承担着连接车轮与车身、传递行驶载荷、缓冲路面冲击、保障车轮定位参数稳定的核心作用，是车辆底盘行驶系统中直接影响操控稳定性与乘坐舒适性的关键部件。在实际车辆运行场景中，该悬架可在车辆经过颠簸路面、弯道转向、加速制动等不同工况下，通过内部弹性元件与导向机构的协同动作，过滤路面传递的高频振动，约束车轮的跳动轨迹，保证轮胎与地面的有效接触面积，避免车轮出现异常滑移或摆振，既能够提升驾乘人员的乘坐舒适度，也能保障车辆行驶过程中的抓地力与操控极限，降低底盘部件受到的冲击载荷，延长整车底盘相关零部件的使用寿命。从功能特性来看，该悬架采用螺旋弹簧搭配筒式减震器的弹性阻尼组合，配合多连杆式导向支撑结构，可实现车轮上下跳动过程中主销后倾、外倾等定位参数的变化量控制在合理区间，相比非独立悬架能够减少两侧车轮的运动干涉，让单侧车轮遇到路面凸起或凹陷时，不会将冲击直接传递到另一侧车轮，大幅提升非铺装路面的行驶平顺性。在设计思路层面，该结构优先兼顾了轻量化与结构强度的平衡，摆臂等承载部件采用等强度结构设计，在保证冲击载荷下结构刚度满足要求的前提下，尽可能去除非承载区域的冗余材料，降低簧下质量，提升悬架的响应速度；减震器与螺旋弹簧采用倾斜布置方式，可在有限的底盘布置空间内获得更长的有效减震行程，同时匹配车轮跳动过程中的运动轨迹，避免弹性元件在工作过程中出现干涉卡滞。从安装边界来看，该悬架总成上端通过三个安装点位与车身副车架相连，下端通过转向节与车轮轮毂总成对接，整体横向安装宽度适配常规紧凑型乘用车的轮距参数，纵向布置尺寸不会侵占车内乘员舱与后备箱的使用空间，各铰接点均预留了标准尺寸的衬套安装位，可直接匹配同级别车型通用的橡胶衬套与球头部件，无需额外定制异形连接件，能够大幅降低实车装配与后期维护的成本。在结构细节上，该悬架的转向拉杆连接点位经过运动学优化，可在车轮上下跳动过程中自动补偿前束值变化，减少轮胎的异常磨损，刹车系统安装座的位置与尺寸也符合常规盘式刹车总成的安装标准，可直接适配同规格的刹车卡钳与刹车盘组件，具备较强的通用适配性。
