双位螺钉式绿色PCB接线端子结构

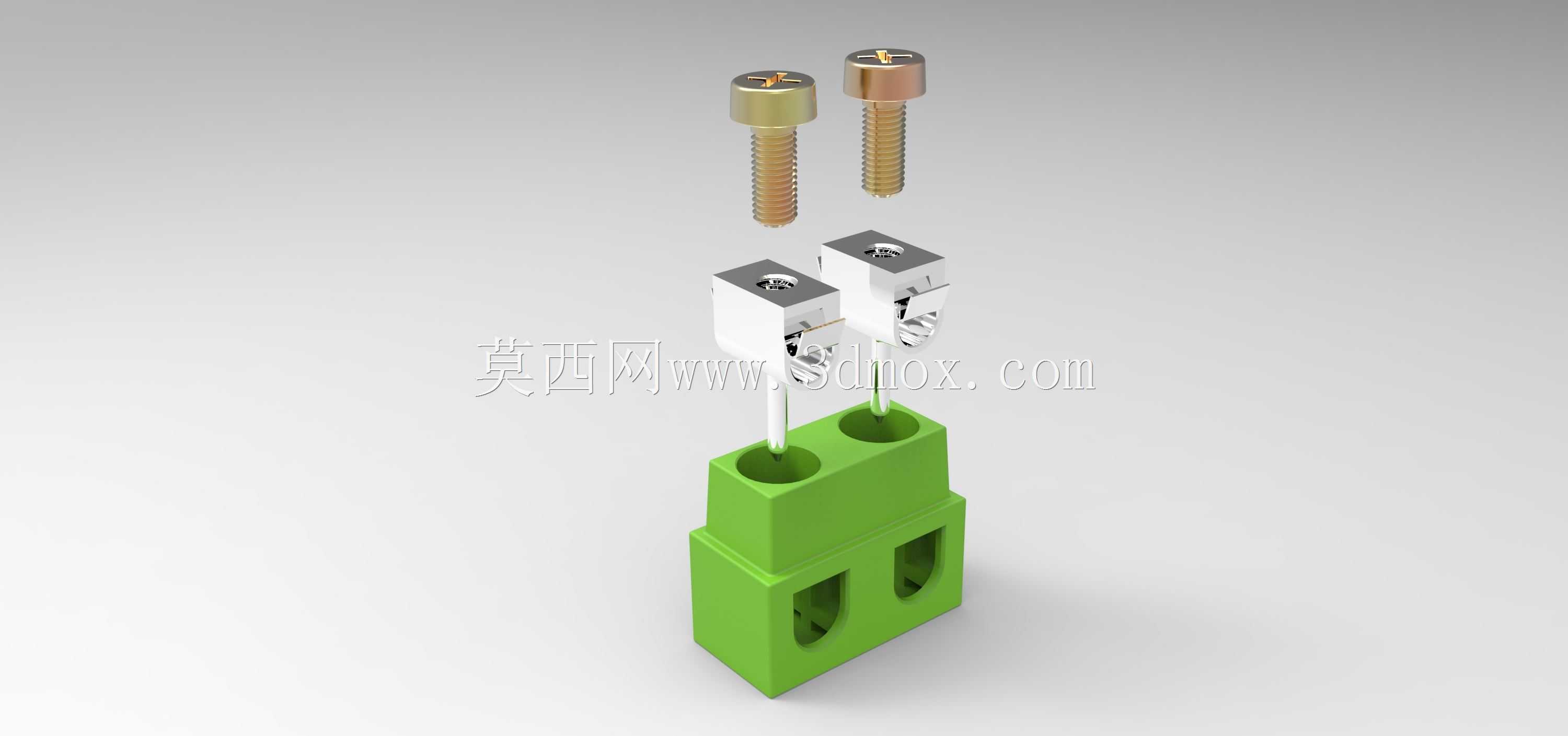

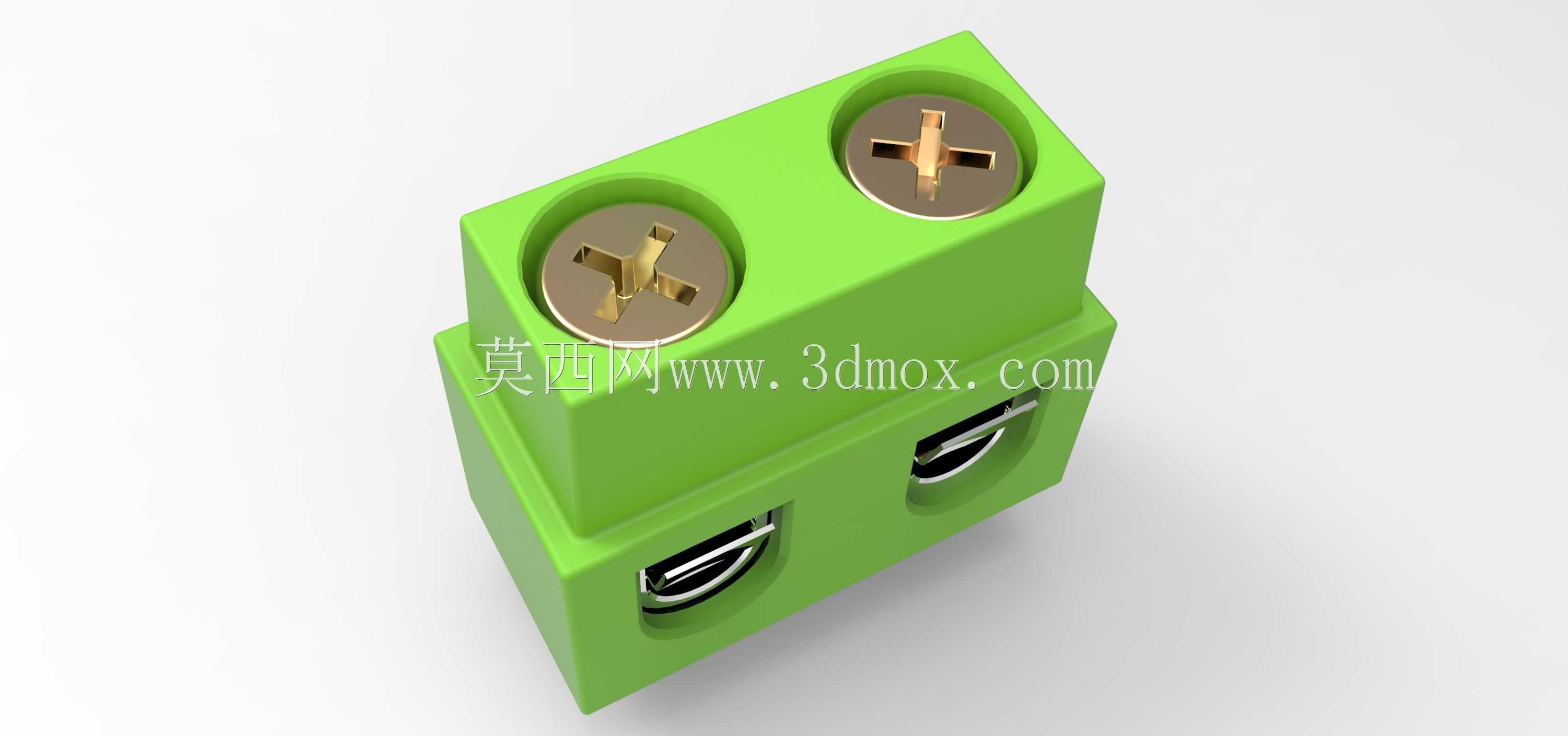

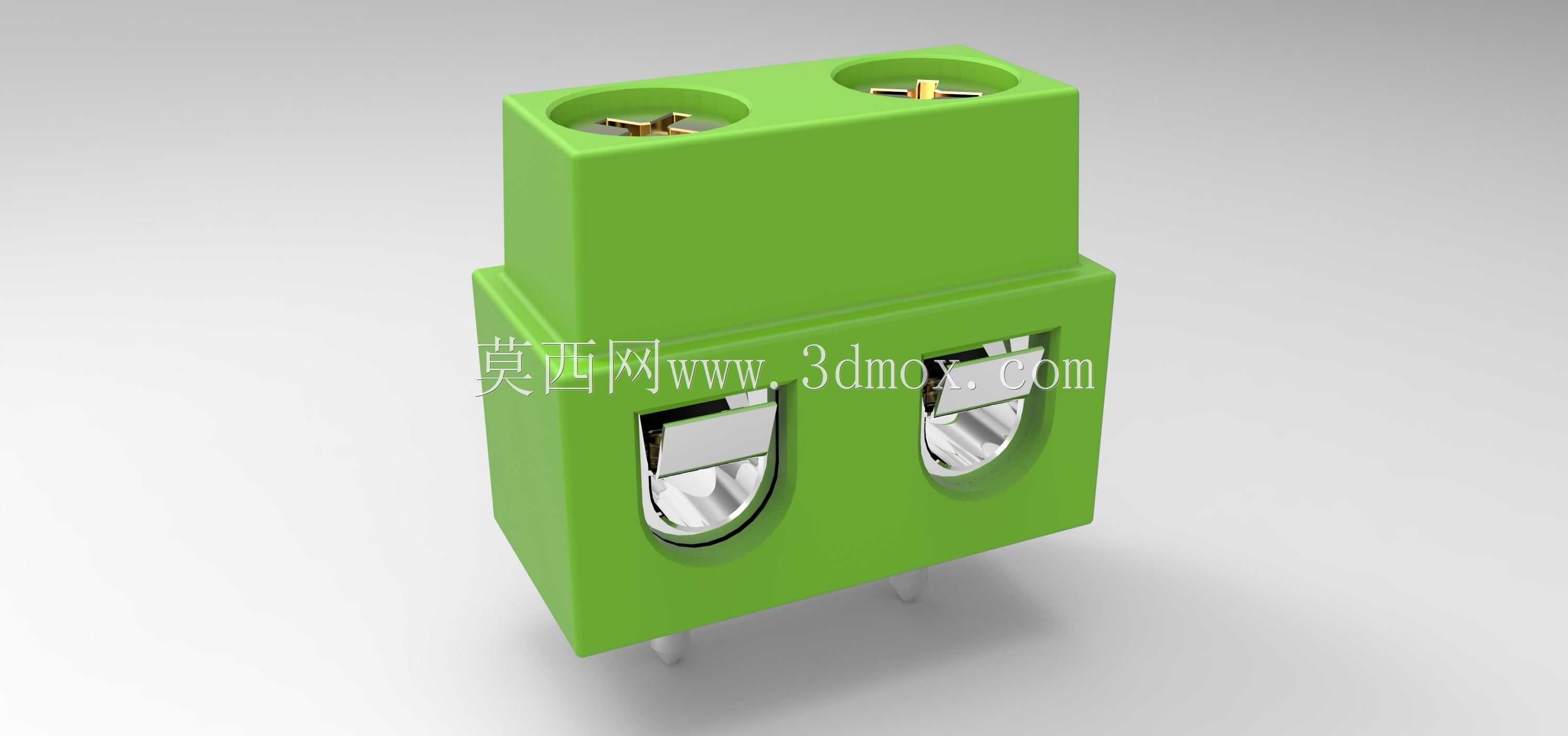

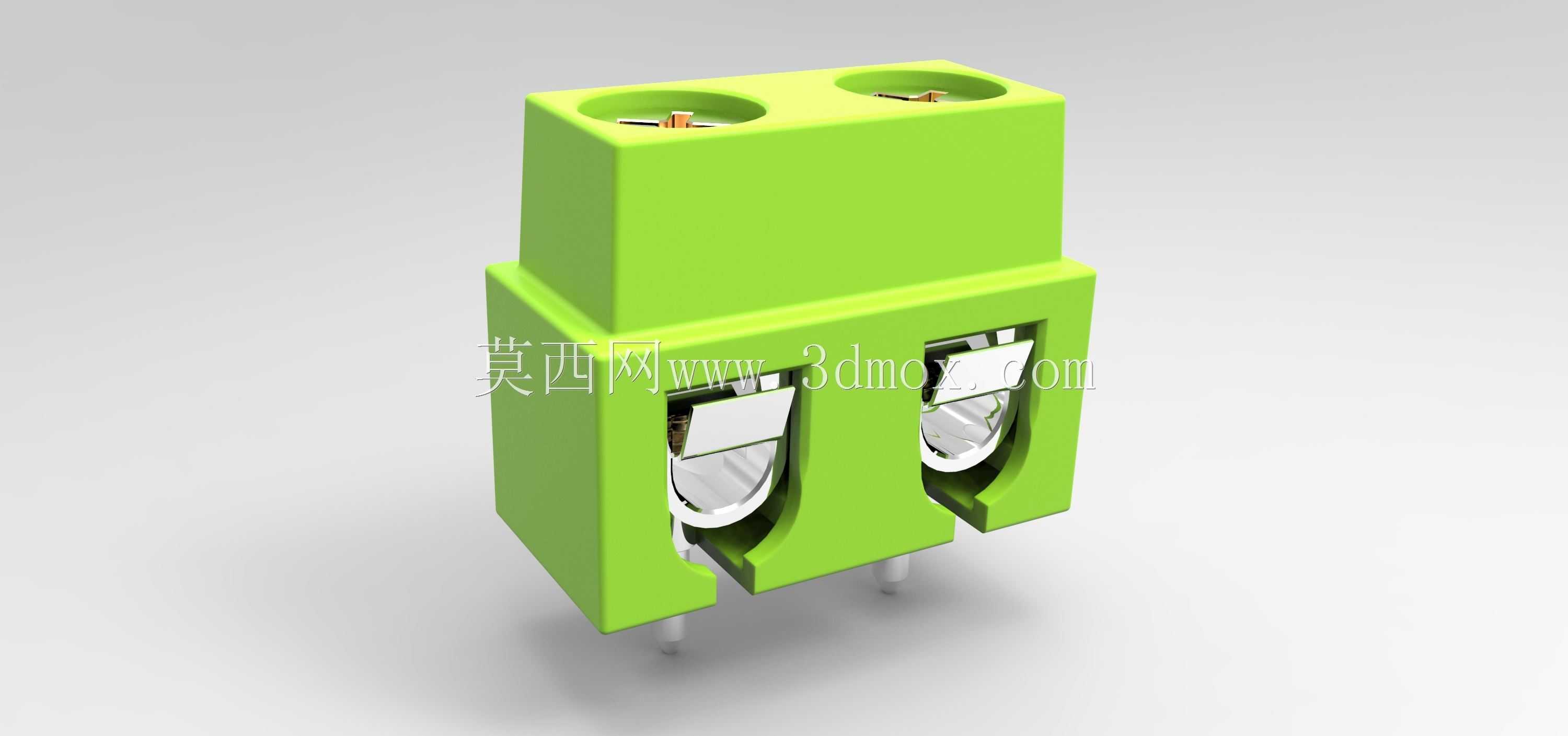

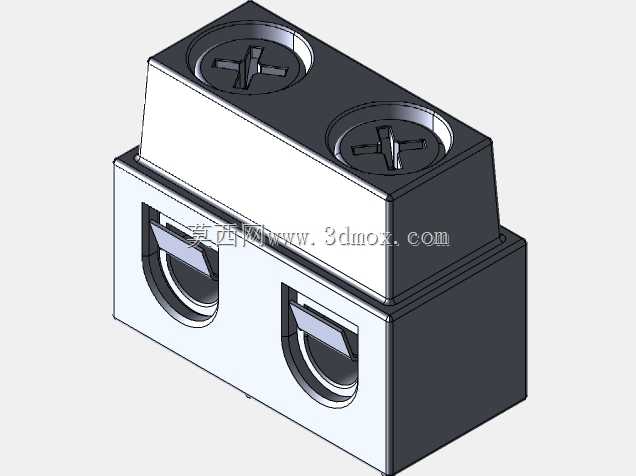

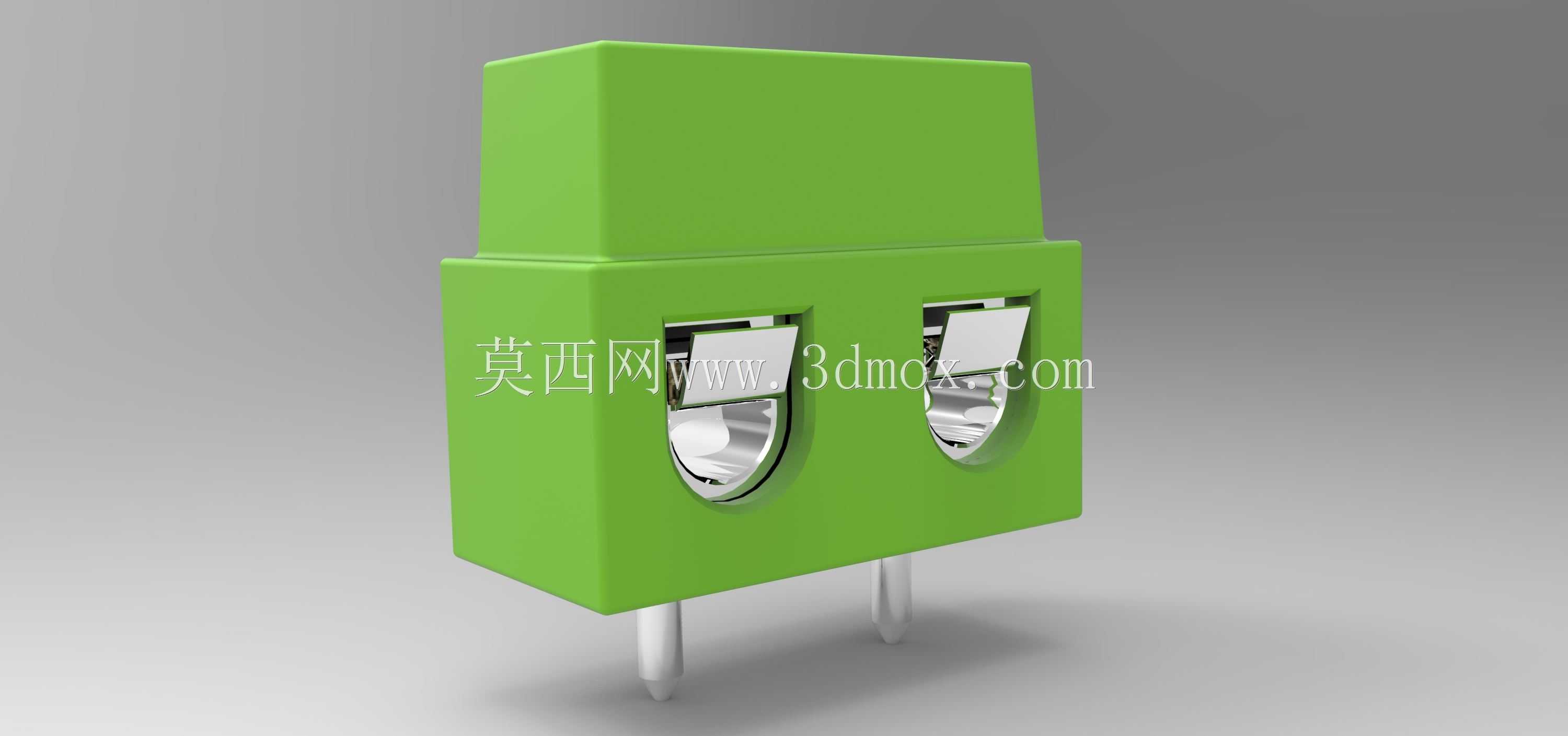

这款双位螺钉式接线端子是低压电气控制、电子设备内部电路连接场景中极为常用的导通配件，主要承担PCB电路板与外部导线之间的稳固电气连接作用，常见于工业控制板卡、小型电源模块、智能家居控制板、低压配电信号采集模块等产品中，解决细导线与电路板直连易脱落、接触不良、维护拆换不便的痛点。端子整体采用上下阶梯式的绝缘基座结构，上部为螺钉锁紧操作区，设置两个带内凹导向的螺钉孔，配套十字槽压紧螺钉，下部为导线接入区，开设两个对应导线入口，内置镀镍金属压线夹与导电插针，底部伸出的两根直插式定位针脚完全匹配标准PCB焊盘孔距，可直接插入电路板完成波峰焊或手工焊接固定。设计过程中优先考虑绝缘安全与操作便利性，绝缘基座选用耐温阻燃的工程塑料材质，相邻两个接线位之间设置完整的绝缘隔挡，避免导线毛刺外露引发的极间短路风险；上部螺钉孔的内凹结构可在拧紧螺钉时引导螺丝刀对位，防止操作打滑刮伤周边元器件；下部导线入口做了圆弧倒角处理，穿线时不会划伤导线绝缘层，适配线径范围内的单股硬线与多股软线压接。压线金属件采用高弹性铜合金基材冲压成型，表面做镀镍防锈处理，螺钉拧紧时压线夹会均匀包裹导线线芯，既保证足够的接触压力降低接触电阻，避免长期通电发热，又不会因压力过大压伤线芯导致导线断裂。安装边界方面，端子整体宽度适配双位接线的最小间距要求，插针间距符合行业通用的PCB布线规范，焊接后端子底部与PCB板面预留微小间隙，避免焊接时助焊剂残留堆积在基座底部引发绝缘隐患；上部操作区的高度预留了足够的螺丝刀操作空间，即使在板上周边元器件排布紧凑的情况下，也能顺利完成导线的装拆操作，无需额外预留过大的操作空位。在实际使用场景中，这类端子可反复拆装导线而不损坏导电结构，相比焊接式导线连接方式，大幅提升了设备组装、后期维护的接线效率，同时稳定的压接结构能承受一定的外力拉扯，避免设备运输、使用过程中导线受拉脱落导致的电路故障，完全满足民用、工业级低压电气设备的连接可靠性要求。
