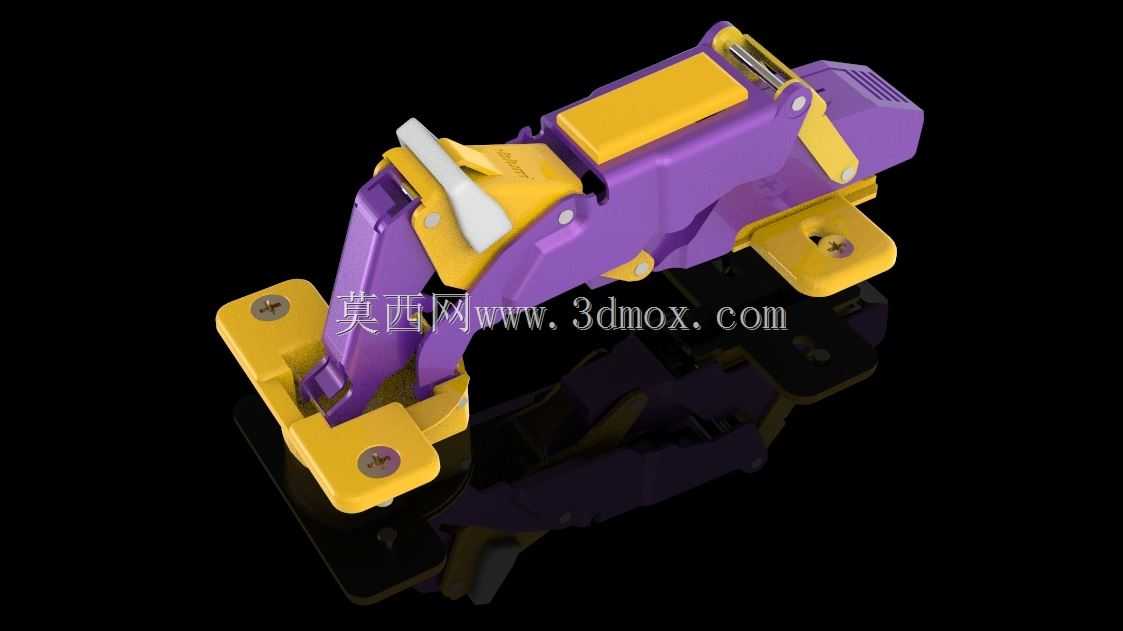

重型隐藏式家具柜门铰链结构设计

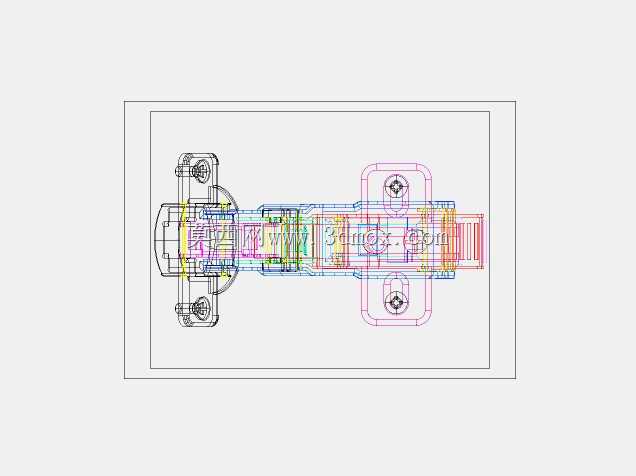

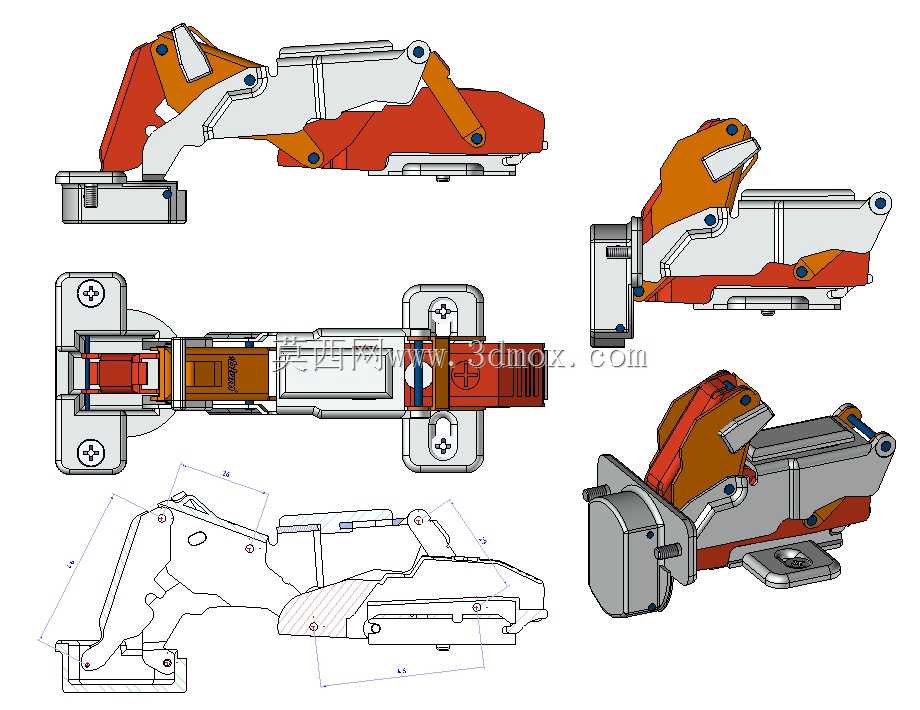

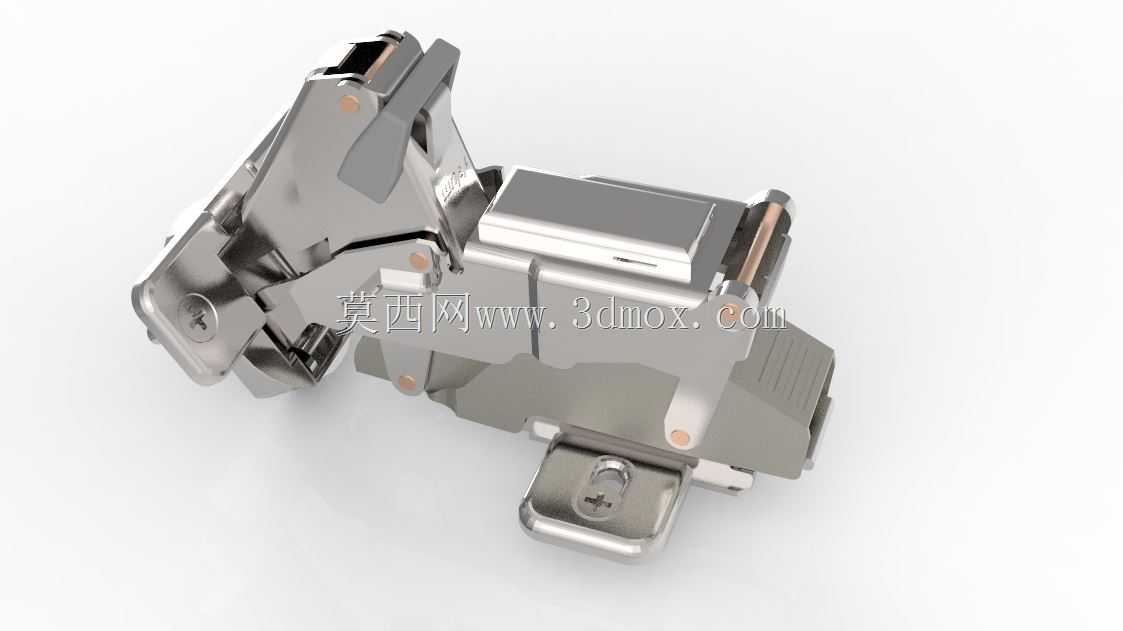

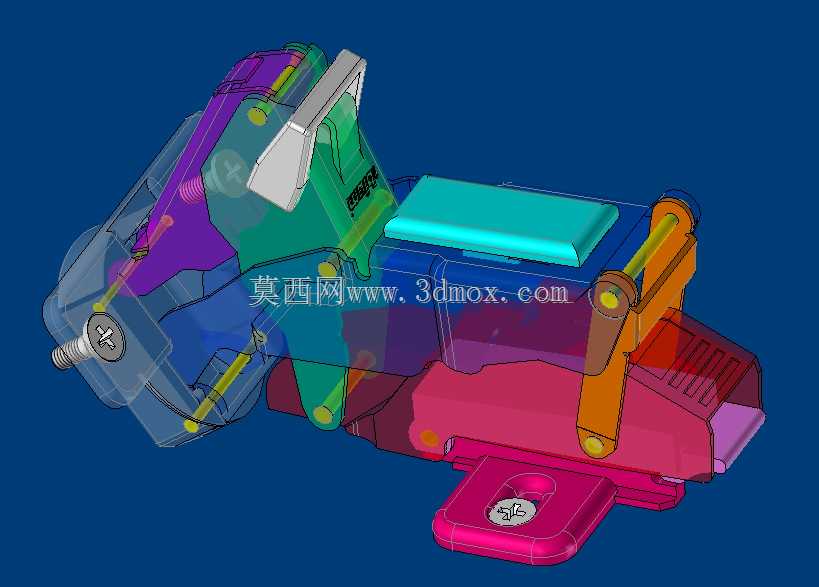

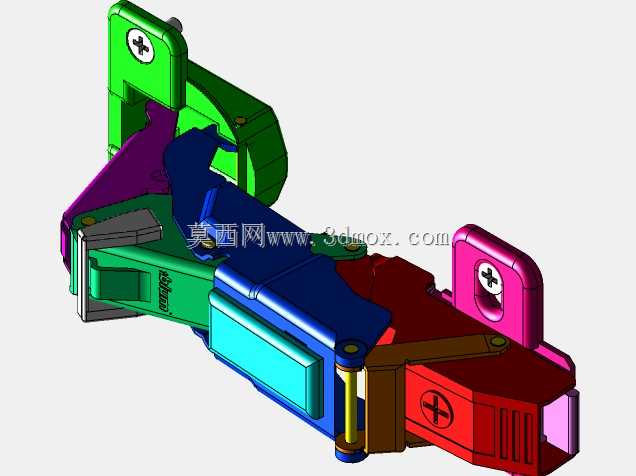

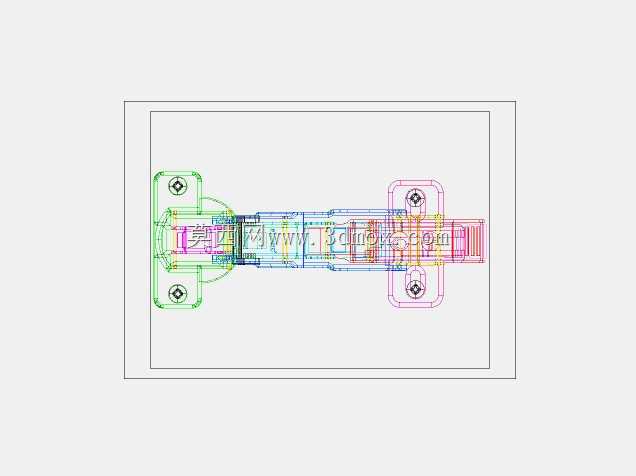

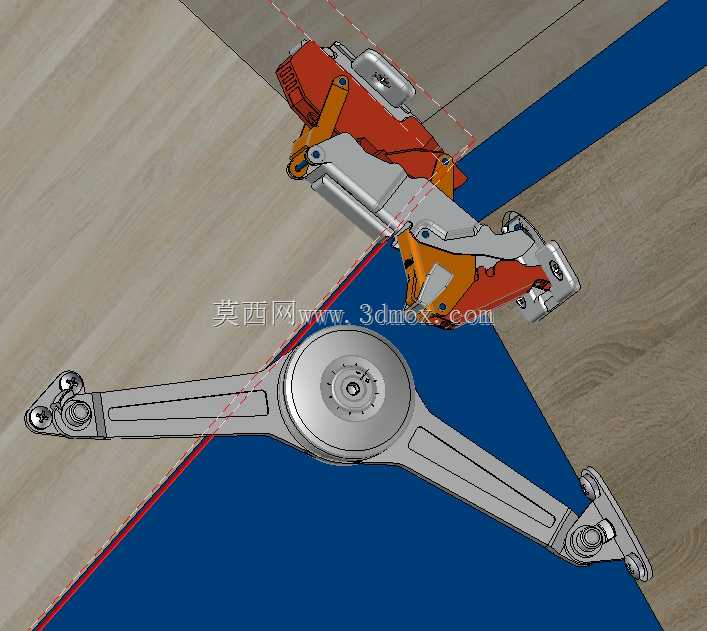

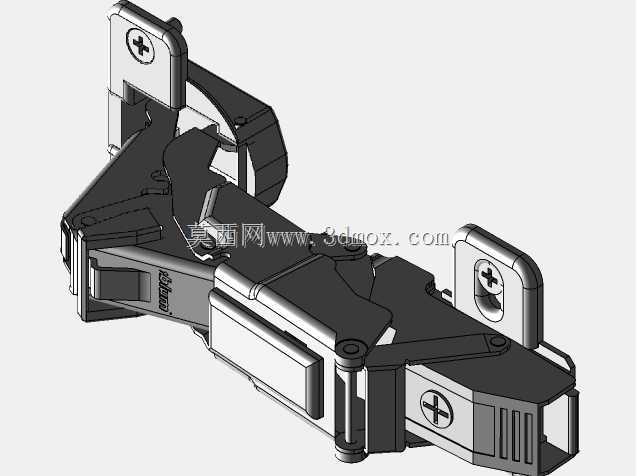

这款重型隐藏式铰链主要应用于高端定制柜体、厚重实木柜门、大型嵌入式储物家具的开合连接场景，能够承载大尺寸、大重量的柜门部件，解决普通铰链承重不足、开合晃动、外露影响柜体美观度的行业痛点，在全屋定制、高端展柜、重型储物柜体生产领域有着广泛的适配空间。从实际用途来看，该铰链作为柜门与柜体的核心连接部件，不仅要实现柜门绕固定轴的顺畅开合动作，还要承担柜门的全部静态载荷与开合过程中的动态冲击力，同时支持柜门安装后的三维微调，抵消柜体加工、现场安装带来的尺寸误差，保证柜门闭合后缝隙均匀、贴合严密，不会出现错位、翘边、闭合不严的问题。在功能特性上，这款铰链集成了阻尼缓冲结构，柜门闭合到最终行程段时会自动减速缓降，避免柜门与柜体碰撞产生噪音与结构损伤，同时自带任意角度悬停的力矩平衡设计，柜门开启到任意角度都能稳定停驻，不会出现自动回弹或者猛然下坠的情况，适配不同使用场景下的柜门停留需求；铰链的连接臂采用多连杆铰接结构，开启时能让柜门完全移出柜体侧板的遮挡范围，实现大角度无阻碍开启，方便柜内物品的取放与柜体内部的清洁维护。从设计思路来看，整体采用模块化集成设计，将铰接传动结构、阻尼缓冲模块、安装调节底座整合为一体化总成，减少零散部件的装配误差，铰接转动副全部采用耐磨衬套包裹，降低长期开合过程中的磨损量，延长产品的使用寿命；外露的壳体部分采用流线型包覆设计，既能够保护内部传动结构不受灰尘、潮气侵蚀，也能避免安装使用过程中尖锐棱角划伤使用者，表面做了哑光质感的防护处理，适配不同风格的家具配色需求。在外形尺寸与安装边界上，这款铰链采用底座嵌入式安装设计，固定底座可完全嵌入柜体侧板的预开孔内，不会额外占用柜内储物空间，铰接臂的运动轨迹经过精准校核，开合全程不会与柜体侧板、柜门内侧的层板产生干涉，安装时仅需在柜体与柜门对应位置开出匹配规格的预孔，通过底座的快装结构即可完成主体装配，后续调节仅需通过底座上的调节螺钉，就能分别完成柜门上下、前后、左右三个方向的位置校准，无需反复拆卸重装，大幅降低现场安装的调试难度。
