百隆隐藏式阻尼铰链结构拆解

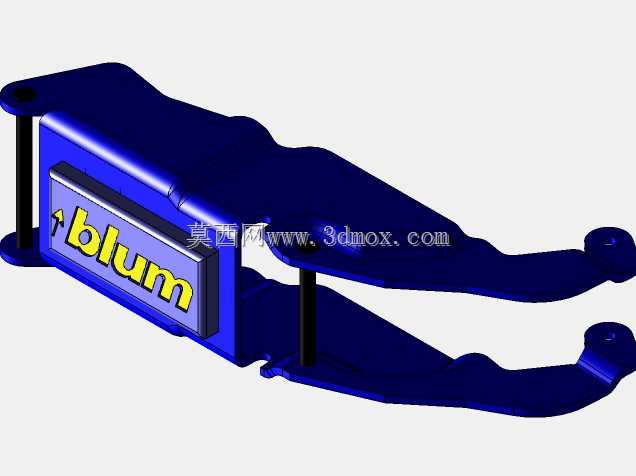

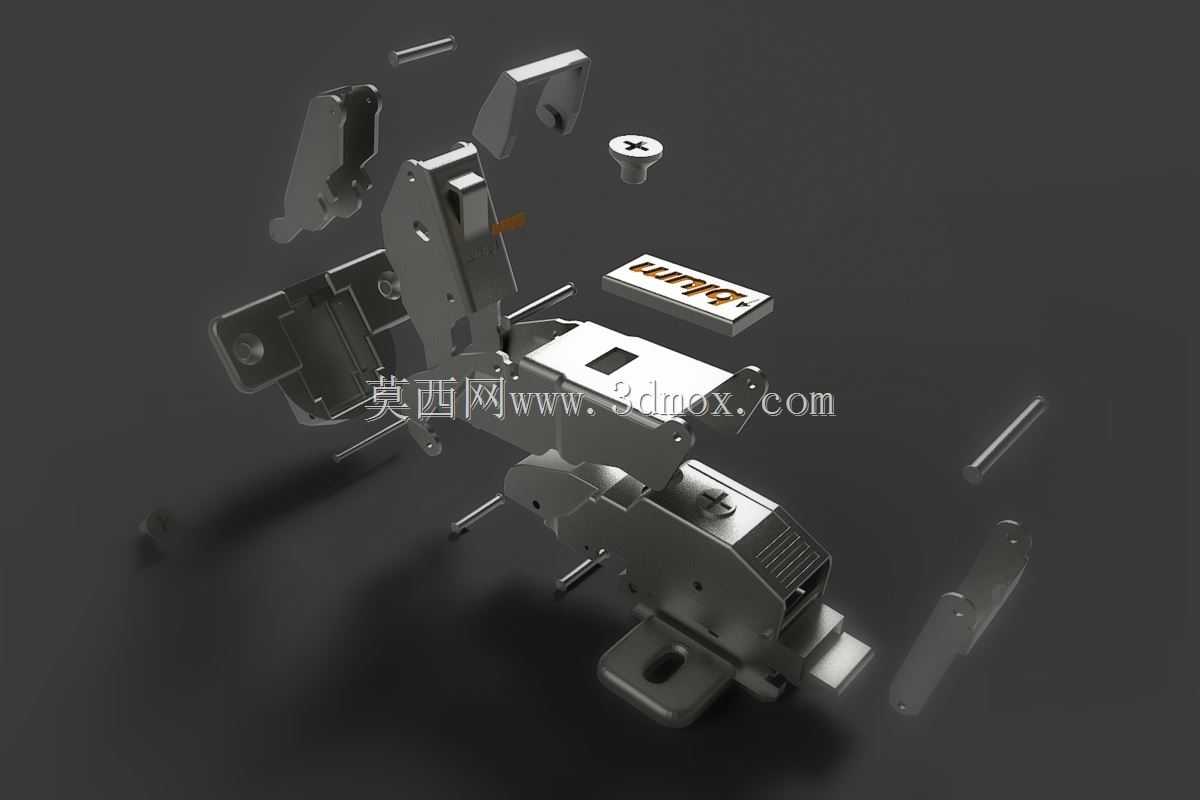

　　这款铰链属于家具连接类核心五金构件，主要应用于板式家具、定制橱柜、衣柜等柜体与门板的活动连接场景，承担门板开合、承重、缓冲复位的核心功能，是定制家居领域用量极大的基础功能件。从拆解结构来看，整套构件包含底座固定件、铰臂主体、阻尼缓冲模块、连接销轴、调节螺钉、装饰盖几个核心部分，各部件通过精密的冲压成型、销轴铰接组合为完整功能体，没有冗余的结构设计，每一个冲压折弯、开孔位置都对应实际的装配与功能需求。

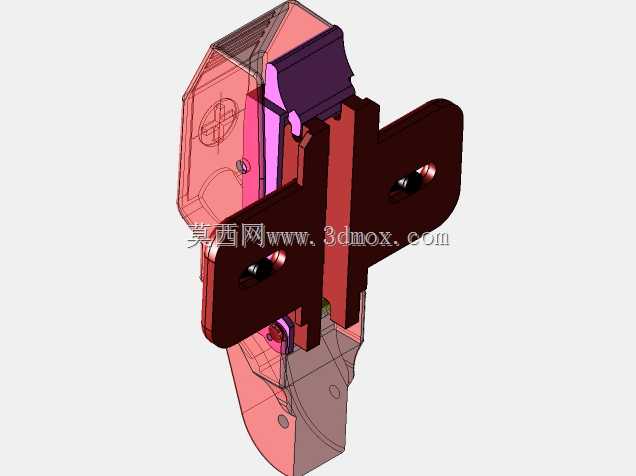

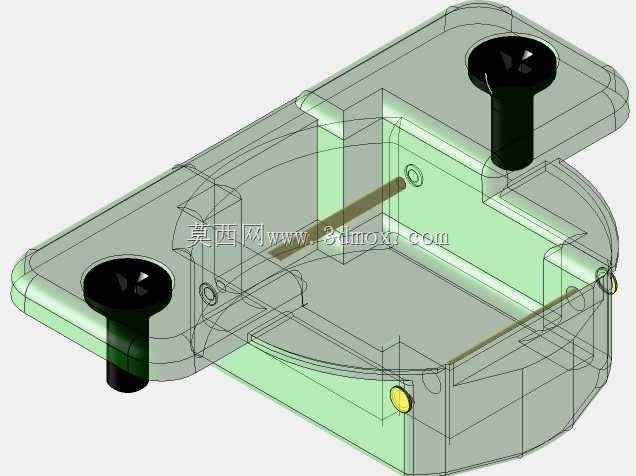

　　从实际使用场景出发，这类铰链需要适配不同厚度的门板安装需求，常规适配16-22mm厚度的板式门板，单只铰链的承重范围覆盖常规家用门板重量，多只配合使用可满足更大尺寸门板的承重要求。安装边界上，底座部分通过自攻螺钉固定在柜体侧板的预设位置，铰杯部分嵌入门板背面的预钻孔位，常规铰杯开孔直径为35mm，开孔深度根据铰杯厚度控制在11-13mm区间，安装时需要预留门板与柜体之间的安装间隙，避免开合过程中出现磕碰干涉。

　　功能特性层面，这款铰链集成了阻尼缓冲结构，在门板关闭到最后15度左右的行程时，阻尼模块会介入提供线性缓冲力，让门板缓慢匀速闭合，避免关闭时产生碰撞噪音，同时也能减少长期碰撞带来的柜体连接松动问题。结构上设置了三维调节余量，安装完成后可以通过铰臂上的调节螺钉，分别对门板的前后、上下、左右位置进行微调，调节范围通常在±2mm区间，用来抵消柜体加工、门板裁切带来的尺寸误差，保证门板安装后的缝隙均匀、开合顺畅。

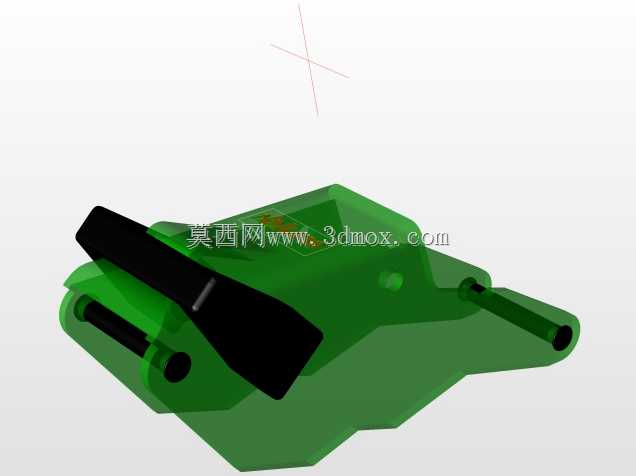

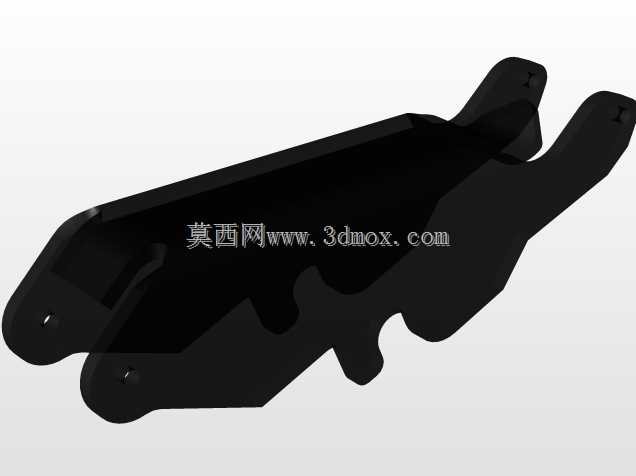

　　设计思路上，整套铰链采用模块化拆分设计，各个功能部件独立冲压加工后再进行总装，既保证了各部件的加工精度，也便于后期的部件更换维护。铰臂主体采用高强度冷轧钢冲压成型，表面经过镀镍处理，具备良好的防锈耐磨性能，长期在厨房、卫浴等潮湿环境下使用也不易出现锈蚀卡滞问题。连接销轴采用不锈钢材质，铰接位置的配合间隙控制在极小范围内，既保证开合转动的顺畅度，又不会出现旷量晃动，长期反复开合后依然能保持稳定的连接精度。阻尼模块采用内置液压阻尼芯，阻尼油脂的阻尼系数经过匹配调校，缓冲过程不会出现卡顿或者回弹无力的问题，能够覆盖从空载到额定承重范围内的门板缓冲需求。

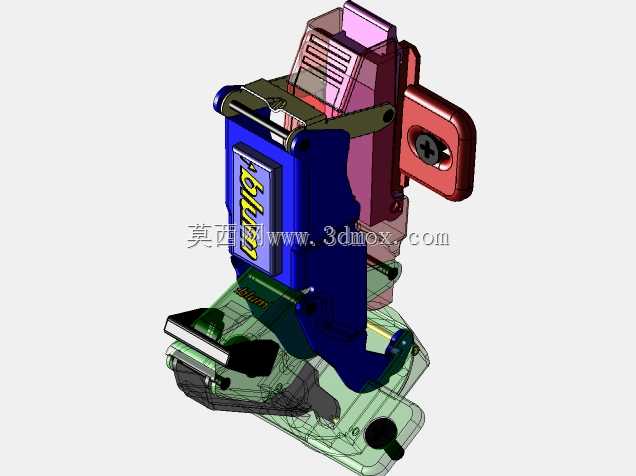

　　从结构建模的角度来看，这类铰链的建模重点在于各个铰接部件的运动配合关系，需要准确还原各段开合行程中的部件位置关系，尤其是阻尼介入阶段的铰臂转动角度、各部件的干涉避让区域，建模时需要严格按照实际冲压件的折弯半径、壁厚、开孔位置进行绘制，保证虚拟装配后的运动仿真与实际产品的开合轨迹一致。底座的安装孔位、铰杯的固定孔位都需要对应实际安装的螺钉规格设置合理的孔径与沉头结构，调节螺钉的螺纹规格、调节行程也需要准确还原，方便设计人员在做柜体整体设计时直接调用模型进行安装干涉检查，提前规避门板开合与柜体内部层板、拉篮等配件的碰撞问题。

　　在实际的家具结构设计中，这类铰链的选型直接影响门板的使用体验与使用寿命，建模时除了还原外观结构，还需要准确标注安装所需的最小空间边界，比如铰杯安装时距离门板边缘的边距要求、门板打开到最大角度时铰链突出侧板的距离、不同开门角度下门板与柜体的间隙要求，这些参数都是结构设计人员在排布柜体结构、确定侧板与门板尺寸时必须参考的核心数据。整套铰链的开合角度通常可以达到100度以上，部分大角度版本可以达到165度，满足不同场景下的开门取物空间需求，不同开合角度的版本在铰臂的折弯角度、铰接点位置上都有细微差异，建模时需要针对具体型号的结构特征进行准确还原，不能通用同一种结构套用所有型号。
