TE340型隐藏式重载铰链结构设计

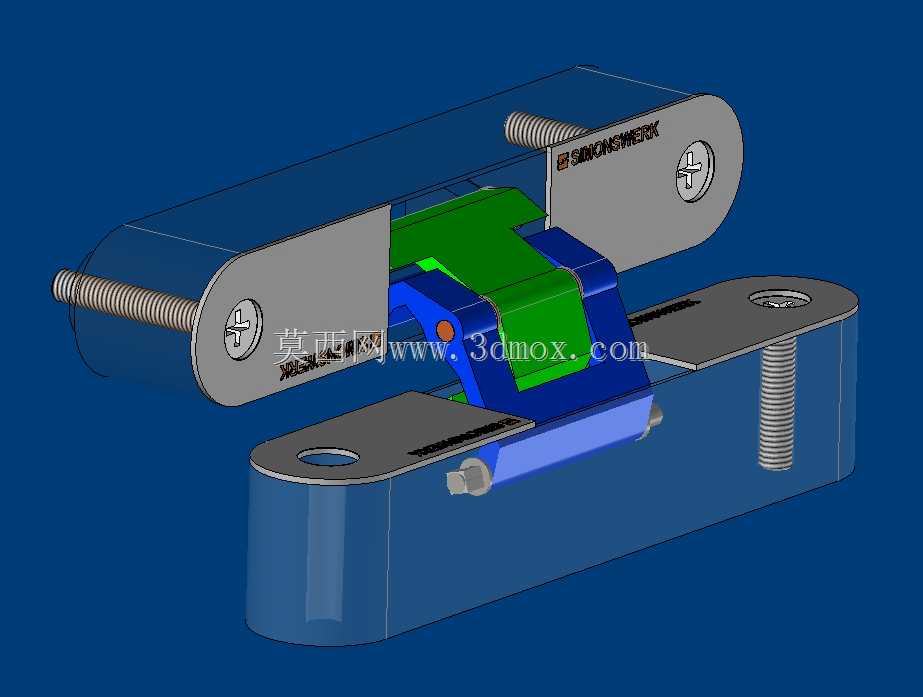

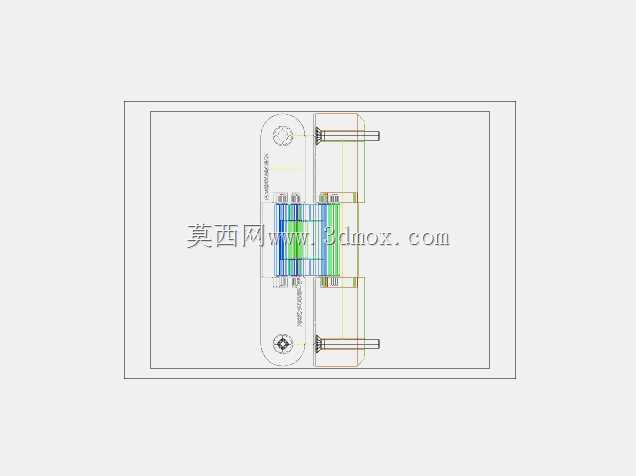

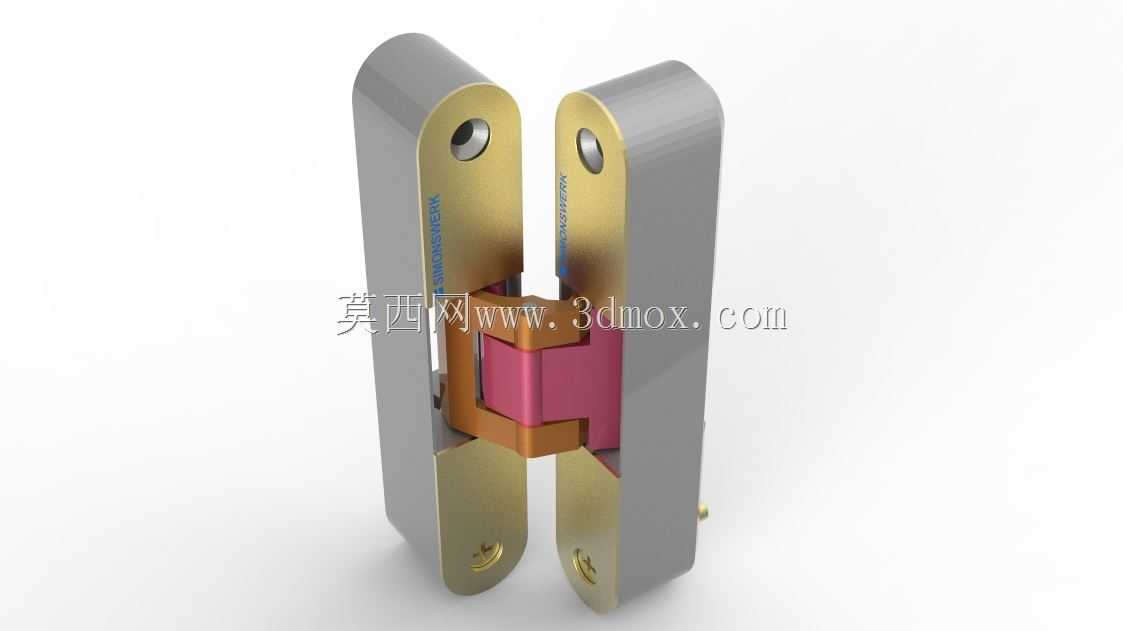

这款TE340型铰接连接件，主要面向对外观整体性、结构承重性有较高要求的铰接开合场景，常见于高端定制柜体、工业设备防护舱门、特种箱柜侧门、精密仪器外罩等需要实现两部件绕固定轴平稳转动开合的装配场景，区别于普通外露式合页，该结构可在闭合状态下完全隐藏于安装基体内部，不会破坏安装面的整体平整性与外观一致性，适配对外观整洁度要求严苛的使用场景。从实际用途来看，该铰接件承担着两个安装基体之间的转动连接与载荷传递作用，既能够保证开合过程中转动顺畅无卡滞，也可承受垂直于安装面的径向载荷与沿铰接轴方向的轴向载荷，避免长期使用后出现铰接松动、开合下垂、错位卡顿等常见问题，适配需要频繁开合、承重要求较高的使用工况。在功能特性上，该结构采用分体式对称装配设计，两侧的安装基体分别通过预留的沉孔与待连接部件实现紧固连接，中间的铰接核心组件采用多块嵌合式结构件组合，通过铰接销轴实现转动配合，开合过程中各部件之间的接触面经过适配设计，转动阻尼均匀，不会出现旷量晃动，同时闭合状态下各部件紧密嵌合，可承受一定的侧向冲击力，避免外力冲击导致铰接结构变形失效。从设计思路层面，这款铰接结构摒弃了传统合页的单片外露式结构，采用对称式长条形安装臂设计，安装臂外侧为平整圆弧面，可与安装基体的预留槽位完全贴合，安装后与基体表面齐平；中间的铰接核心区采用不同材质的部件组合，既保证了转动配合面的耐磨性能，也通过结构嵌合实现了开合角度的物理限位，无需额外加装限位部件即可控制最大开合角度，避免开合过度导致连接部件碰撞损坏。在外形尺寸与安装边界上，该铰接件整体为对称式长条结构，两个安装臂的厚度、宽度尺寸统一，安装时需要在两个待连接的基体上分别对应铣出与安装臂外形匹配的嵌装槽，槽深与安装臂厚度一致，槽位的位置精度需要保证铰接轴的同轴度，避免安装后出现转动卡滞；安装臂上的固定孔位间距经过精准计算，可保证紧固后受力均匀，不会出现局部应力集中导致的部件变形，铰接转动的间隙经过合理设定，既不会因间隙过大出现开合晃动，也不会因间隙过小导致热胀冷缩后出现转动卡滞，适配多数金属、非金属材质的基体安装需求，可在常规室内、常规工业防护场景下长期稳定使用。
