这套夹持固定结构在户外通讯架设、临时观测设备布置、车载附件加装以及小型工装辅具搭建场景里十分常见,核心作用是把两根平行排布的圆柱杆件保持在设定间距上,同时提供可靠的周向抱紧与轴向限位,避免杆件受振动、风载或外力触碰后出现偏转、滑移。现场施工时,两根圆管往往分别承担不同功能,例如一根作为主支撑纵杆,另一根作为设备挂载横杆的对位基准,或者两根同规格管材共同组成轻量化框架的侧边连接段,普通单孔管夹只能固定单根管,无法保证两根管的轴线平行度与中心距,这类一体式双抱箍长支架正是针对该需求设计。

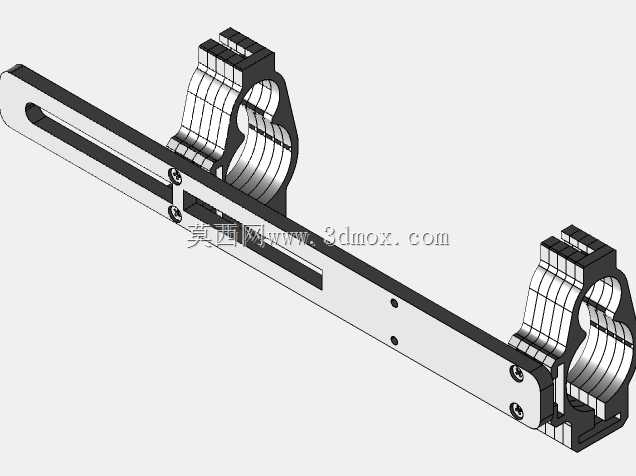

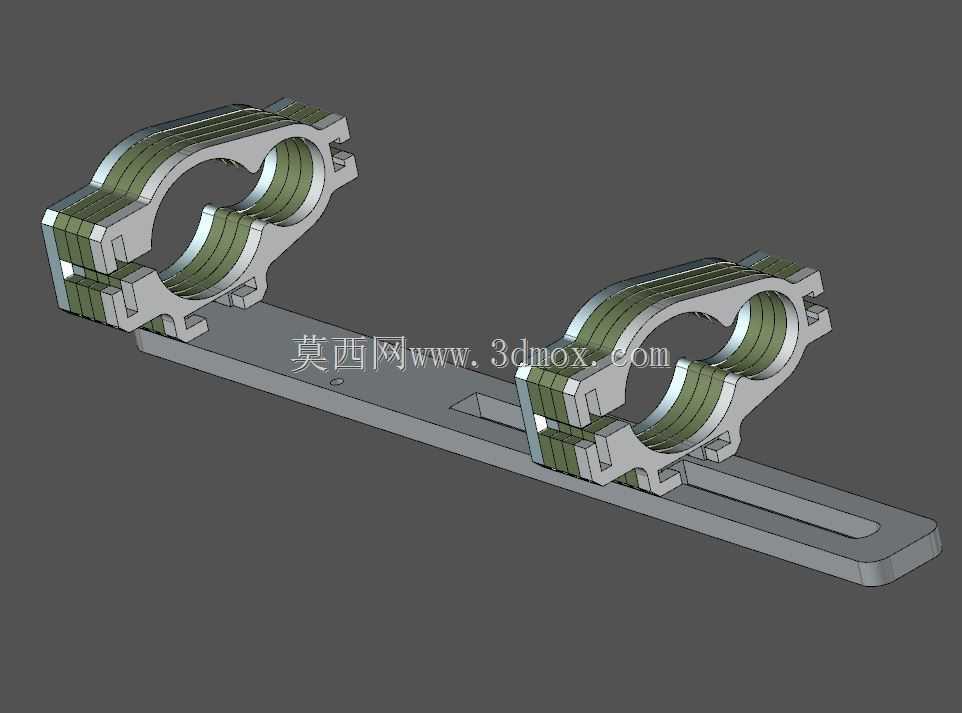

从结构布局看,零件主体为一根狭长的平直承力板,板身沿长度方向开设通长滑槽,滑槽并非单纯减重,而是为安装位置调节预留行程:当支架在主杆上的抱紧位置确定后,配套紧固件可沿滑槽滑动,适配不同杆距或补偿管材下料、装配时的累积误差,不必在基板上加工密集孔位,也减少了多钻孔对长板截面强度的削弱。长板两端各布置一个开合式抱箍,抱箍内孔为圆柱面,内壁沿轴向加工多道环形凹槽,凹槽一方面增大与管材外圆的接触摩擦,另一方面在抱紧时容纳管材表面轻微的涂层凸起、污渍或加工公差带,避免局部点接触导致夹紧力集中。抱箍采用上下对合形式,结合面处预留锁紧螺钉孔,螺钉拧紧后两瓣抱箍产生弹性收拢,将圆管均匀包覆。

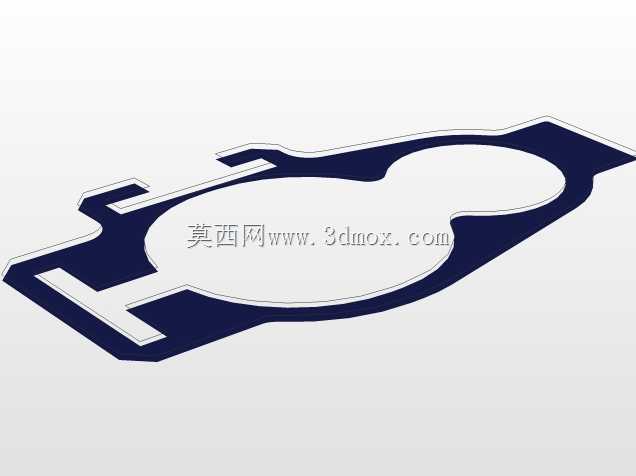

设计思路上优先保证长板的抗弯刚度与抱箍的夹持对中度。长板截面选用扁平矩形,宽度方向贴合两抱箍的安装基准面,厚度方向承受垂直于板面的弯矩;在两端抱箍与长板衔接的位置,通过螺钉将抱箍底座与长板端面锁紧,装配时可先预装一端抱箍、穿入第一根圆管,再沿滑槽调整另一端位置,穿入第二根圆管后统一锁紧,降低现场对位难度。抱箍外形的阶梯状轮廓是壁厚过渡与加强筋结合的结果:靠近内孔受力区保留较厚实体,远离受力面的外缘逐步减薄,既控制整体重量,又避免壁厚突变带来的应力集中。

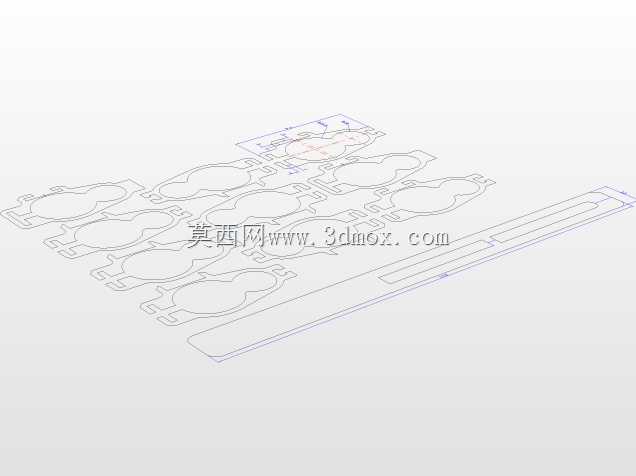

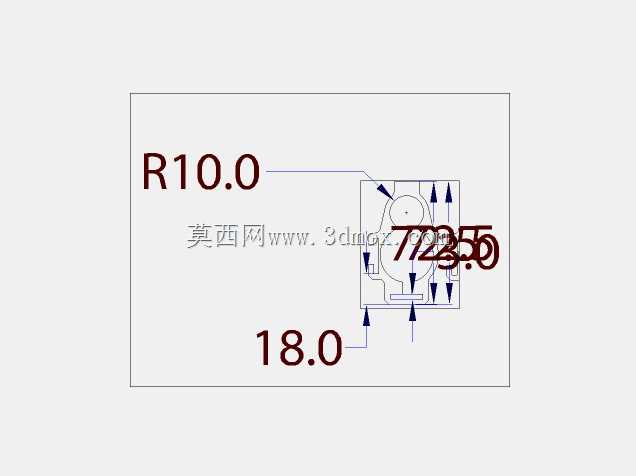

安装边界方面,长板的滑槽长度决定了两抱箍中心距的可调范围,设计时需保证滑槽两端保留足够的实体边距,防止紧固件靠近板端时出现撕裂;抱箍内孔直径与被夹圆管外径为小间隙配合,装配前需确认管材外径落在抱箍开合行程内,若管材外径过大,抱箍结合面无法贴合,锁紧后会长期处于张开应力状态,过小则抱紧力不足。长板上分布的小孔用于辅助定位或安装附属扎线座、传感器支架等小件,孔位均避开主滑槽的受力截面。实际使用中,支架承受的载荷主要来自挂载设备的重力与风致振动,长板在两杆之间形成简支受力路径,抱箍处的摩擦力矩抵抗杆件转动,选型时需结合圆管材质、表面粗糙度校核螺钉预紧力,避免在铝合金管或薄壁钢管上因过度锁紧造成管材压瘪。三维建模过程中,抱箍内孔的环形槽、对合面定位特征以及长板滑槽的端部圆角均需完整表达,这些细节直接影响后续工程图出图、钣金或机加工工艺编制以及装配干涉检查。
