海福乐Aximat单臂枢轴铰链结构设计

　　这款枢轴铰链主要面向定制柜体、嵌入式家具的柜门连接场景，区别于传统杯状暗铰链的安装逻辑，它采用单臂枢轴的转动结构，适配无预留杯孔的薄型柜门、特殊材质柜门的安装需求，尤其是高密度层压板、防火板这类脆性较高的柜门基材，能避免传统铰链开孔造成的基材崩边问题。从实际使用场景来看，这类铰链常应用在办公家具系统、实验室储物柜、高端定制衣柜的平开门结构上，尤其是对柜门开合静音、安装后外露件少、长期使用无下垂变形有要求的项目中，这类带膨胀销固定的枢轴铰链适配性更强。

　　从功能特性上看，这款铰链的转动副采用了嵌套式的轴套结构，转动过程中臂身与底座之间的摩擦面为工程塑料与镀锌钢板的配对，开合过程无金属直接摩擦的异响，同时枢轴的转动角度覆盖0到110度的常规柜门开合范围，在柜门完全闭合时，臂身的锁止结构能提供足够的闭合预紧力，避免柜门因为柜体内部气压变化或者轻微震动出现自行弹开的问题。固定端采用的膨胀销结构，在安装时不需要额外的螺母配合，只需要在基材上钻出对应直径的安装孔，将膨胀销敲入孔内后拧紧顶部的十字螺钉，销体的膨胀段会在孔内胀开，与基材孔壁形成过盈配合，即使是密度较低的刨花板基材，也能提供足够的抗拔出力，避免长期开合过程中铰链出现松动移位。

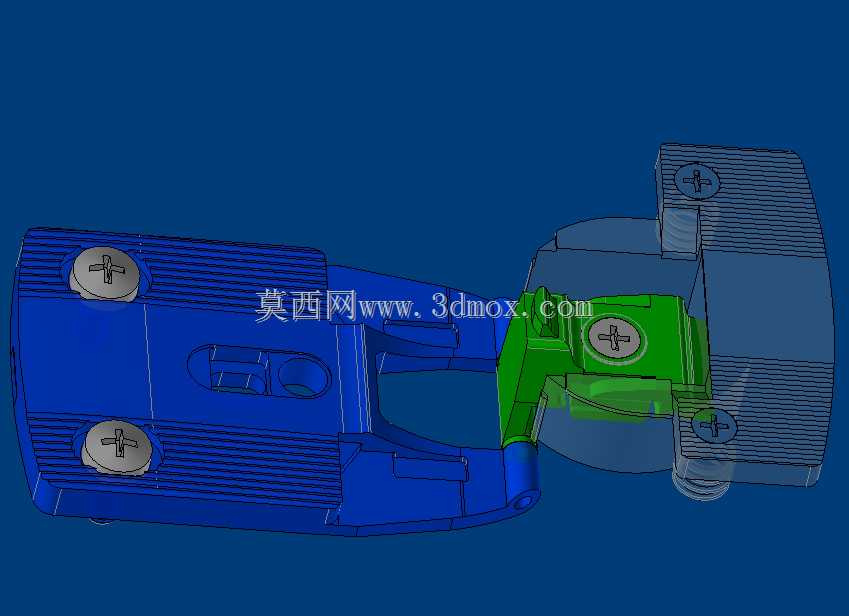

　　从设计思路上拆解，整个铰链分为三个核心功能模块：与柜门连接的固定臂、与柜体侧板连接的底座、连接两者的枢轴转动组件。固定臂采用了一体化的冲压折弯结构，臂身的加强筋沿着受力方向布置，在柜门开合的受力路径上，材料厚度做了局部加厚处理，能承受单扇门12kg以内的垂直载荷，长期使用不会出现臂身弯曲变形导致的柜门下垂。底座部分设计了两个长条形的安装调节孔，安装完成后可以通过松开固定螺钉，前后调整底座的位置，实现柜门与柜体之间缝隙的微调，调节范围在正负2mm之间，能抵消柜体加工、柜门裁切过程中出现的尺寸误差，降低现场安装的调试难度。枢轴组件内部设置了阻尼结构的安装位，可以根据使用需求选配阻尼芯轴，实现柜门闭合过程的缓冲效果，避免柜门关闭时与柜体发生碰撞。

　　关于安装边界与尺寸参数，这款铰链的固定臂总长度为62mm，安装时柜门侧边距离底座安装面的最小间隙需要预留3mm，避免开合过程中臂身与柜体侧板发生摩擦。膨胀销的安装孔直径为8mm，钻孔深度需要达到12mm，才能保证膨胀销完全胀开达到设计的抗拔力。底座的安装孔中心距为32mm，符合家具五金的通用安装孔距标准，可以与常规的暗铰链安装定位模板配合使用，不需要重新制作定位工装。当柜门完全打开时，臂身的最大外伸距离为48mm，设计柜体内部储物空间时，需要避开这个区域，避免层板或者储物盒与铰链臂身发生干涉。在柜门厚度适配方面，这款铰链可以适配15mm到24mm厚度的柜门，当柜门厚度超过22mm时，需要在柜门内侧对应臂身的位置铣出深度2mm的避让槽，保证柜门可以完全闭合。从材料选型来看，臂身与底座均采用冷轧钢板冲压成型，表面做了蓝锌钝化处理，能满足常规室内环境下的防锈要求，转动副的轴套采用POM材质，耐磨性能优异，按照每天开合10次的使用频率计算，使用寿命可以达到10万次以上，满足家具产品的长期使用需求。在实际选型过程中，需要根据柜门的重量、材质、安装位置的空间限制匹配对应的螺钉长度，当安装基材为密度板时，建议在膨胀销安装孔内注入少量木工胶，进一步提升连接强度，避免长期使用出现松动。
