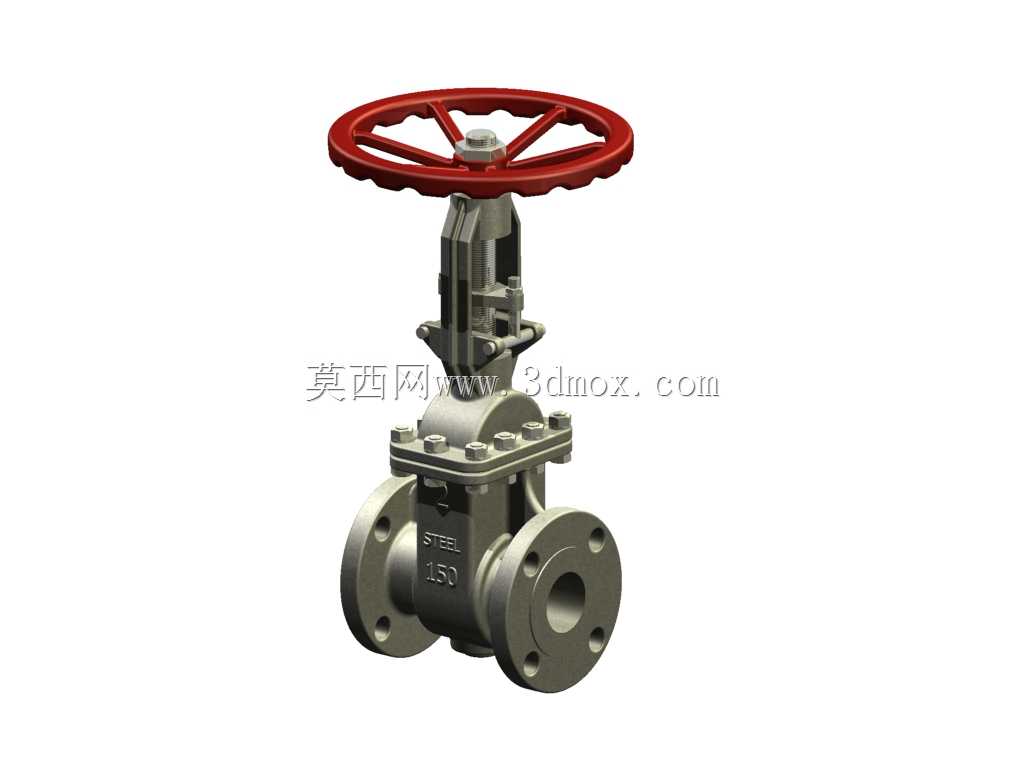

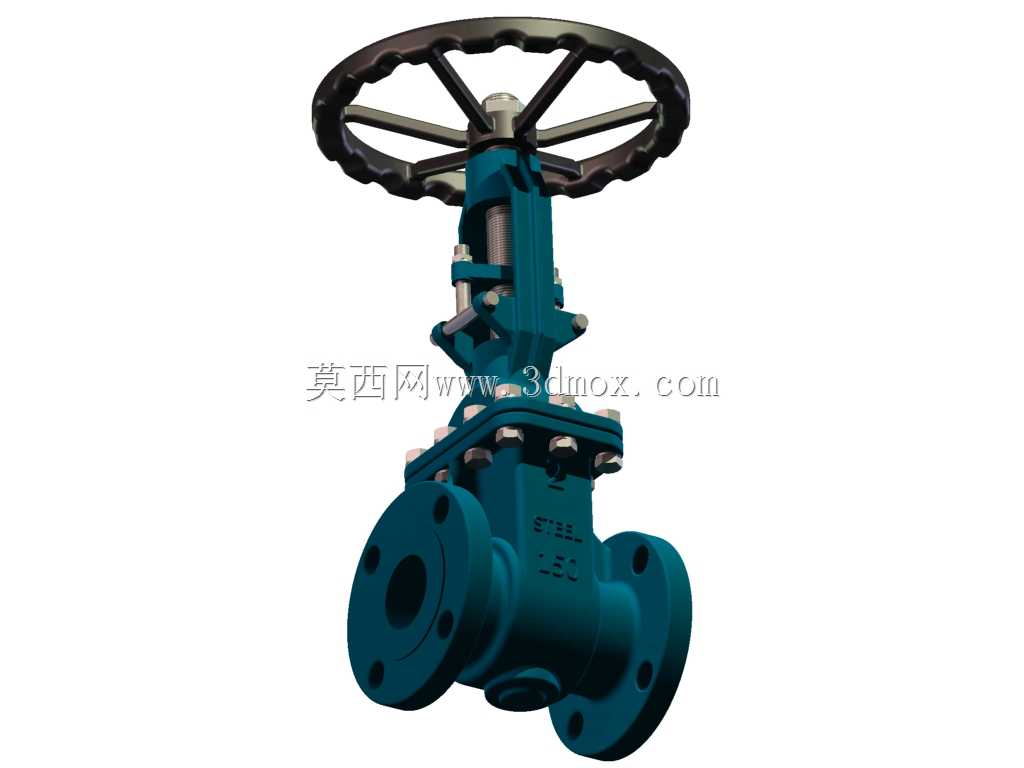

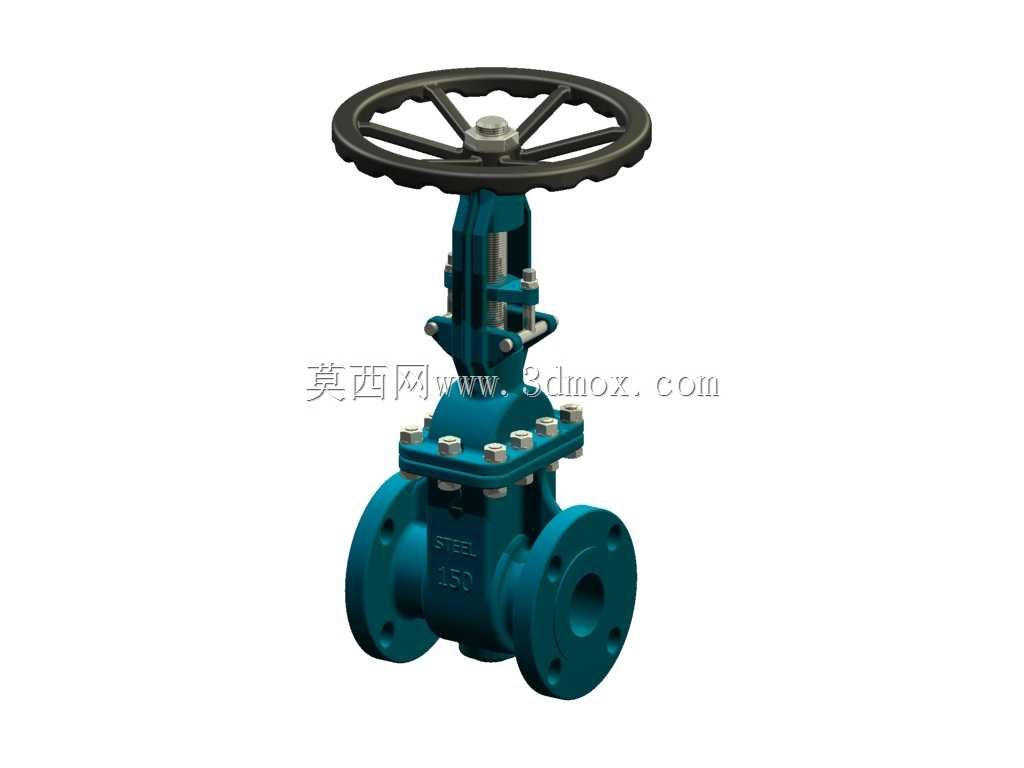

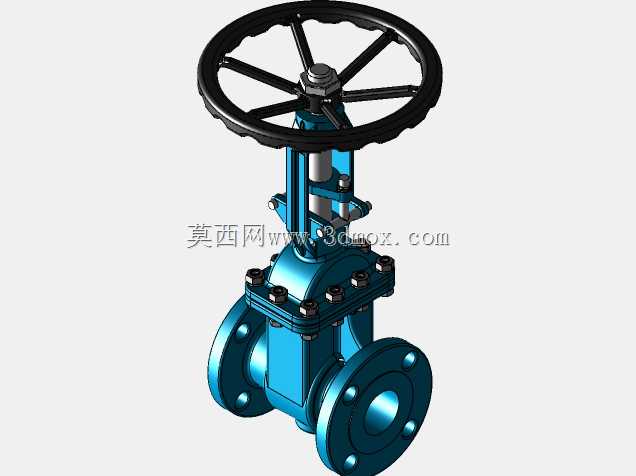

铸钢法兰连接明杆楔式双闸板闸阀

这款铸钢材质的法兰连接闸阀，主要应用在石油化工、市政给排水、火力发电、冶金等行业的工业管路上，作为管路截断类核心部件使用，它的核心作用是在管路系统中实现介质的完全通断控制，不适合作为调节流量的节流元件使用，因为闸板处于半开状态时，密封面会受到介质的高速冲刷产生磨损，长期使用会出现密封失效的问题。这款闸阀采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的启闭状态，现场操作人员不需要额外加装开度指示装置，就能快速判断阀门当前的工作状态，同时明杆结构的阀杆螺纹位于阀体外部，不会直接接触管路内的输送介质，对于输送带有腐蚀性、含固体颗粒介质的管路来说，能有效避免介质对阀杆螺纹的腐蚀与卡滞，大幅提升阀门的操作顺畅度与使用寿命。它的密封结构采用柔性楔式单闸板设计，楔式角度经过精准匹配，在关闭过程中闸板会借助楔紧力紧密贴合两侧阀座密封面，能够实现Class150压力等级下的可靠密封，RF突面法兰的连接形式，适配目前工业领域通用的法兰安装标准，安装时不需要额外加工定制配对法兰，现场施工的适配性很强。在设计过程中，阀盖与阀体采用螺栓连接的结构，中法兰处设置了对应的密封垫片，当阀门内部密封件出现磨损需要检修时，只需要拆卸阀盖连接螺栓就能完成内部闸板、阀座、密封填料的更换，不需要将整个阀门从管路上切割拆除，大幅降低了后期运维的成本与工作量。手轮采用轮辐式结构设计，操作时的力臂经过优化，操作人员不需要借助额外的加力杆，就能完成额定压力下的阀门启闭操作，手轮表面做了防滑处理，即使在沾有油污、水渍的工况下也能稳定操作。从安装边界来看，这款阀门的结构长度、法兰螺栓孔分布、法兰密封面尺寸都严格遵循对应压力等级的通用标准，两端法兰的同轴度、密封面平面度都经过设计校核，安装时只要保证配对法兰的平行度与同轴度，均匀锁紧连接螺栓，就能避免出现安装应力导致的阀体变形、密封泄漏问题。阀门的填料函位置预留了足够的填料加装空间，长期使用出现填料泄漏时，可以在带压状态下补充填料完成密封修复，不需要停机排空管路就能处理轻微泄漏问题，适配连续生产的工业工况需求。
