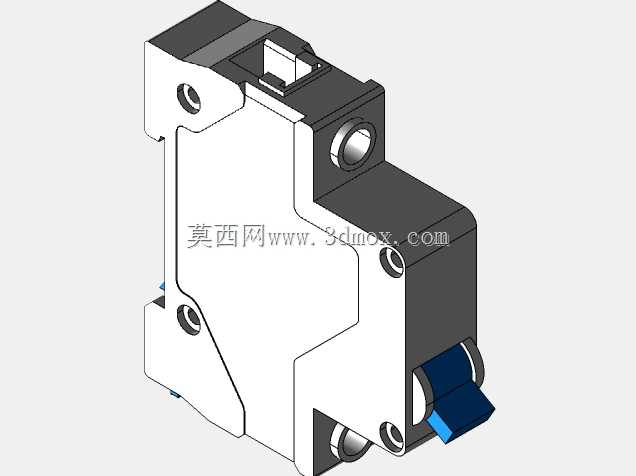

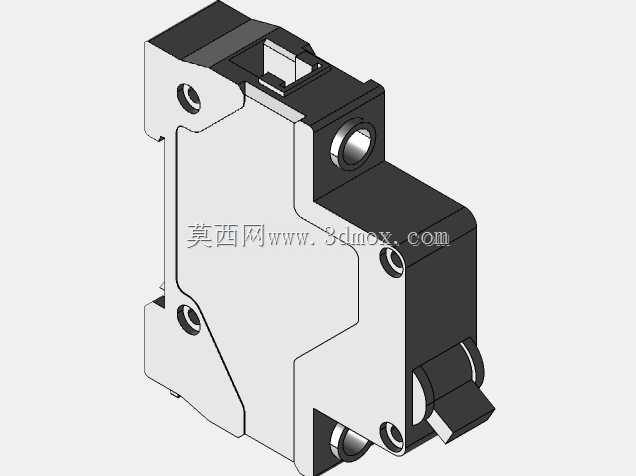

正泰单极小型断路器结构三维设计

这款单极低压保护器件主要应用于民用住宅分户配电、商业办公终端配电、工业设备末端回路的供电保护场景，作为终端配电回路的核心保护元件，承担着线路过载保护、短路瞬时保护以及日常线路分合控制的核心功能，可在线路出现过载温升异常、短路大电流冲击的瞬间快速切断供电回路，避免线路过热引发火情、短路电流冲击损坏后端用电设备，同时也可作为日常回路检修时的明显断开点，保障运维操作的人员安全。

从产品功能特性来看，这款单极器件采用热磁式脱扣原理，双金属片受热弯曲实现反时限过载保护，电磁脱扣机构实现毫秒级短路瞬时分断，操作手柄具备清晰的分合位置指示，合闸、分闸操作手感清晰明确，脱扣动作时手柄会自动跳至中间位置，方便运维人员快速定位故障回路。器件进出线端采用标准接线端子结构，适配常规配电导线的压接需求，端子处配备防触电护罩，避免接线操作时误触带电部位，提升操作安全性。

在设计思路上，整体结构采用模块化紧凑布局，外壳采用高阻燃耐冲击的工程塑料材质，内部灭弧室采用多栅格金属灭弧片结构，可在分断大电流时快速切割、冷却电弧，避免电弧持续灼烧触头，提升器件的分断能力与使用寿命。内部操作机构采用四连杆传动结构，保证脱扣动作的快速性与可靠性，避免慢分慢合引发的触头熔焊问题，各运动部件之间的配合间隙经过反复校核，既保证机构动作顺畅无卡滞，又避免间隙过大导致的机构松动、脱扣参数偏移问题。

从外形尺寸与安装边界来看，这款单极器件采用标准导轨安装结构，适配行业通用的35mm标准DIN导轨，宽度为标准单极模数尺寸，可与同系列其他规格的保护器件并排拼接安装在配电箱内，充分利用配电箱内部的安装空间，器件背部配备弹性卡扣，无需额外紧固件即可快速卡装在导轨上，拆卸时仅需拨动卡扣即可快速取下，大幅提升配电盘组装与后期运维的更换效率。器件进出线端的接线空间经过优化，可容纳常规截面积的铜导线接入，接线操作时无需过度弯折导线，同时器件的操作手柄突出高度、端子螺丝的操作空间均符合低压终端电器的安装规范，在配电箱内密集排布时也可方便进行分合闸操作与接线作业，不会出现操作空间不足的问题。
