A2C250型ABB塑壳断路器三维结构设计

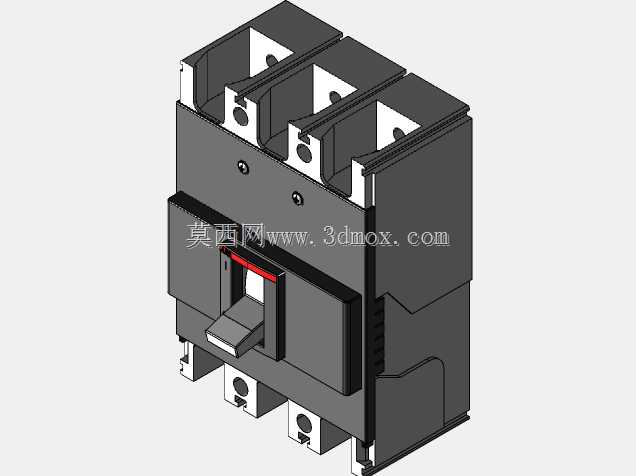

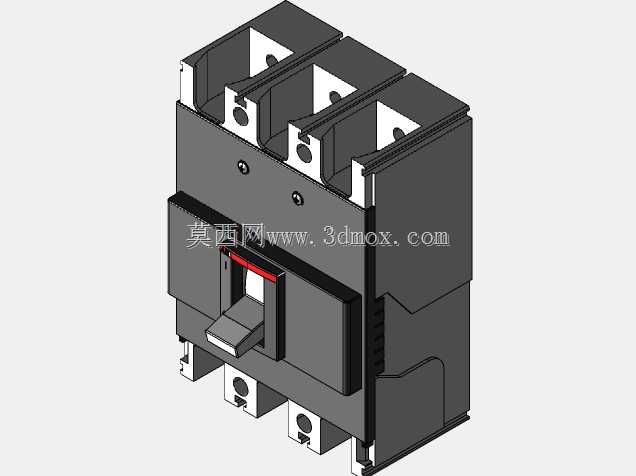

这款塑壳断路器主要应用于低压配电系统的末端配电与支路保护场景，常见于工业厂房配电柜、商业建筑配电竖井、民用建筑总进线柜等场景，承担着配电线路的过载、短路、欠压保护职能，同时可作为线路的不频繁通断操作开关使用，是低压配电网络中保障用电安全、避免电气火灾与设备烧毁的核心保护元件。在实际使用中，该款三极断路器适配三相交流配电回路，可对三相异步电机、车间配电干线、商用中央空调机组等负载提供可靠保护，当回路中出现过载电流时，断路器内部的热脱扣机构会通过双金属片受热形变触发脱扣，切断故障回路；当出现短路大电流时，电磁脱扣机构会瞬时动作，在数毫秒内分断电路，避免故障电流对后端设备造成冲击损坏。从产品设计思路来看，该模型完整还原了产品的模块化结构设计，上部三个独立的进线接线腔采用带隔弧筋的分隔设计，能够避免分断时产生的电弧在极间窜动引发相间短路，每个接线腔预留了足够的螺栓接线空间，适配不同线径的铜排或电缆接入；中部操作机构区域采用凸起的防护外罩设计，操作手柄带有明确的分合位置标识，红色的分断指示条可直观反馈断路器的工作状态，手柄周边的防护结构可避免日常操作时误触带电部件；下部出线端同样采用三极独立分隔结构，与进线端对应，安装时可直接适配标准导轨或螺栓固定的安装方式，进出线端的接线端子位置符合主流低压配电柜的安装间距要求，无需额外调整柜体开孔位置即可完成替换安装。外形尺寸方面，该模型严格遵循实际产品的安装边界设计，整体宽度适配三极塑壳断路器的标准安装模数，壳体深度预留了足够的内部灭弧室安装空间，安装孔位的间距、接线端子的高度差都与实际量产产品保持一致，在进行配电柜体三维布局设计时，可直接调用该模型进行干涉检查，提前确认柜体内部的走线空间、母排弯曲半径、操作手柄与柜门的安全距离，避免实际装配时出现部件干涉、操作空间不足的问题。壳体侧面的散热筋结构也在模型中完整还原，该结构可在断路器带载运行时增大壳体散热面积，降低长期工作时的内部温升，提升产品的长期运行可靠性，壳体拼接处的卡扣、固定螺栓位置也都做了精准还原，能够直观展现产品的装配逻辑，方便电气设计人员快速理解产品结构，在成套柜设计时合理规划周边元件的布置位置，保障配电设备的整体装配合理性与运行安全性。
