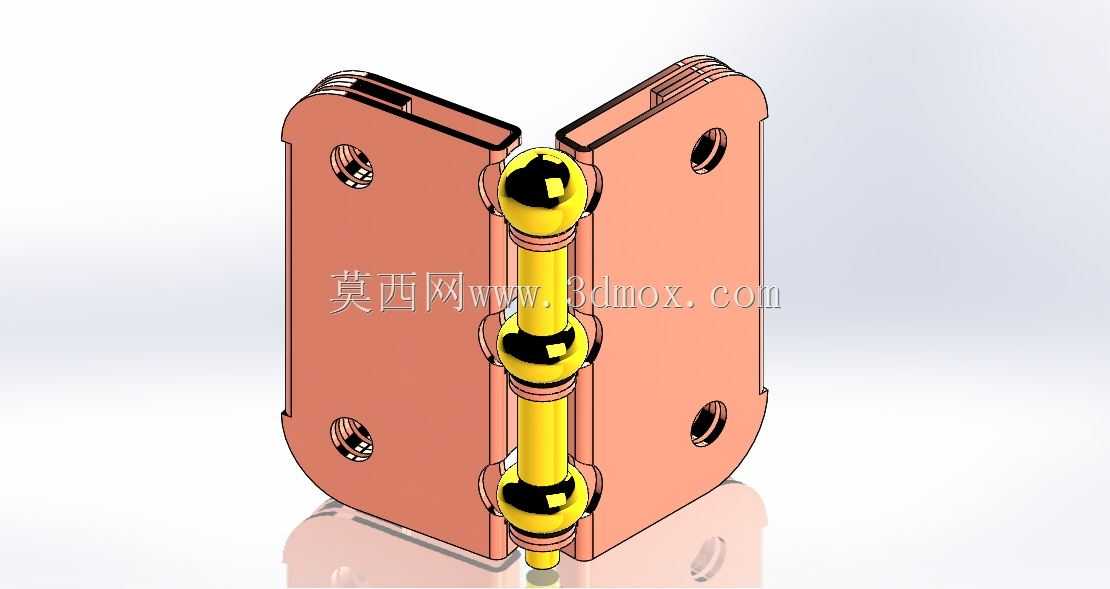

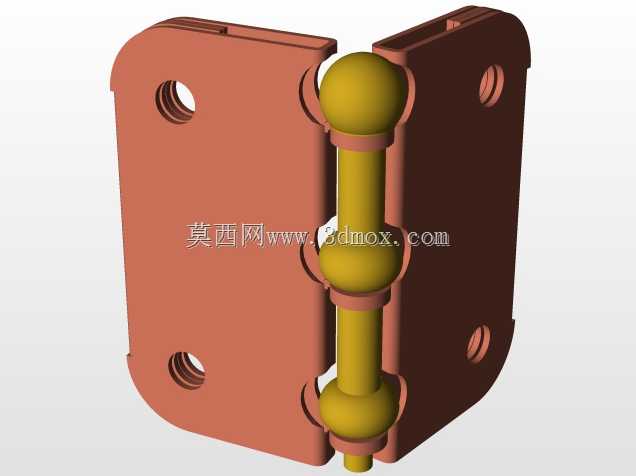

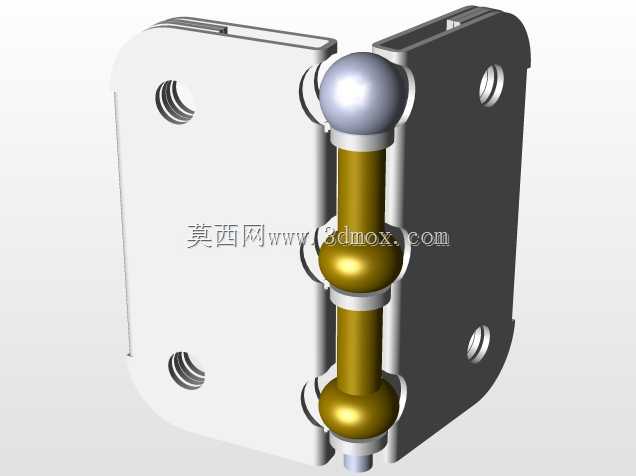

薄金属片拼接式可拆卸合页结构设计

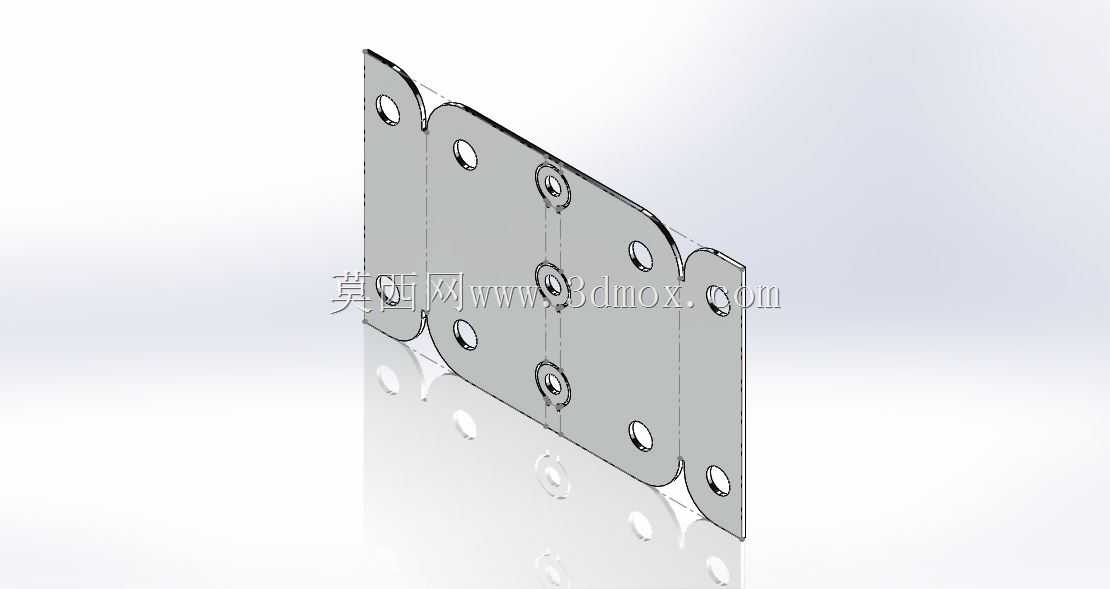

这款薄金属片铰链主要面向小型柜体、装饰性箱体、手工木质收纳盒以及创意家居装饰构件的连接场景，区别于传统冲压一体成型合页，它采用拆分式的板件与销轴组合结构，能够适配激光切割加工的生产工艺，大幅降低小批量定制场景下的开模成本，在文创家具、手工木作、个性化展陈装置的装配场景中有着极高的适配性。从实际用途来看，它既可以承担常规合页的转动连接功能，实现两个被连接件之间0到180度范围内的顺畅开合，也可以作为外露式装饰构件，凭借独特的分段式销轴结构提升产品的外观辨识度，满足小众定制产品对功能性与装饰性的双重需求。在功能特性上，这款铰链摒弃了传统合页的卷圆法兰结构，两块合页板直接采用平板切割成型，板件上预留的安装孔位适配常规自攻螺丝的安装尺寸，销轴部分采用分段式的球节限位结构，既可以保证开合过程中销轴不会从板件中滑脱，也能让转动过程的阻尼感均匀适中，不会出现松旷或者卡滞的问题，同时拆分式的结构也方便后期的拆卸维护，不需要破坏被连接件就可以完成铰链的更换。从设计思路来看，这款铰链的核心逻辑是适配轻量化的加工条件，所有板类零件都可以通过激光切割直接从薄金属板材上下料，不需要额外的冲压卷边工序，只需要简单的折弯处理就可以完成板件的成型，销轴上的限位球节结构可以通过小型车床完成加工，不需要复杂的专用工装，非常适合小型工坊、个人创作者进行小批量生产，甚至可以作为手工DIY的配套五金件使用。在安装边界上，两块合页板的厚度控制在常规薄五金件的尺寸范围内，安装时不需要在被连接件上开挖深槽，只需要平整的安装面就可以完成固定，合页展开后的整体宽度适配小型柜体的侧边安装空间，销轴的突出长度经过优化，不会在开合过程中与柜体侧边发生干涉，安装孔位的间距经过匹配，能够兼容市面上常见的小型合页安装孔距，替换原有常规合页时不需要重新打孔，降低了改装的难度。
