100mm规格通用型散热风扇格栅防护结构

这款散热风扇格栅是面向电子设备散热、工业机柜通风、小型机电散热场景设计的防护构件，在各类需要主动风冷散热的设备中承担着核心防护与导流辅助作用。日常设备运行过程中，外露的散热风扇扇叶高速旋转，很容易卷入线缆、杂物，或是对运维人员、设备周边的操作人员造成机械伤害，这款格栅通过均匀排布的同心环结构，在不阻碍气流流通的前提下，形成可靠的物理防护屏障，既可以阻挡大体积杂物进入扇叶区域引发卡滞故障，也能避免人员误触高速旋转的扇叶引发安全事故。

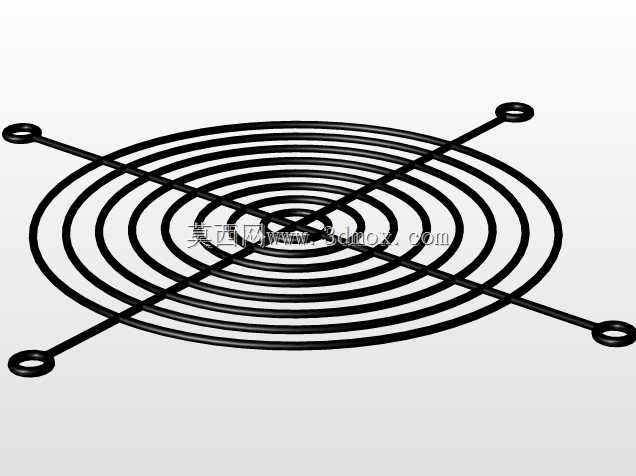

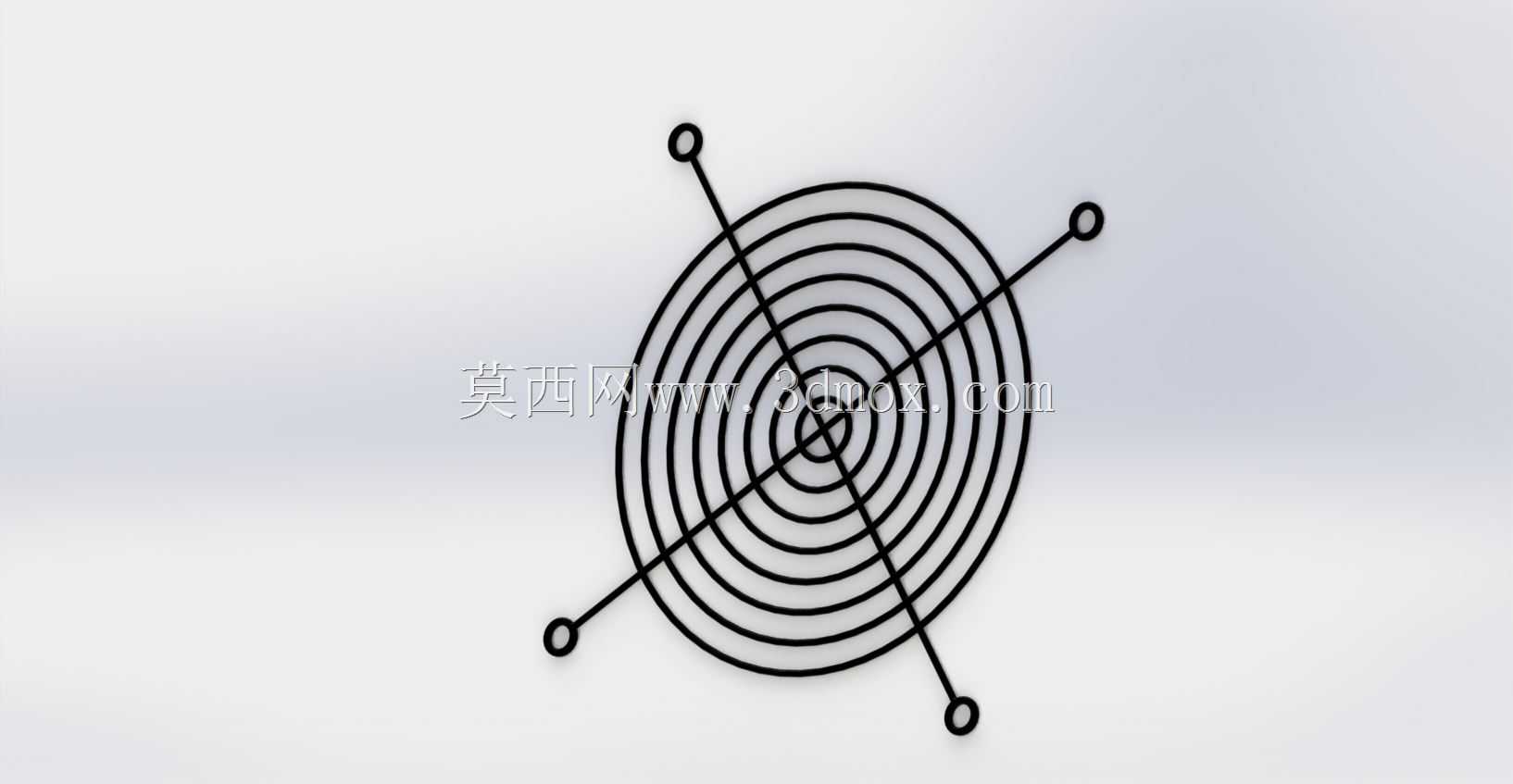

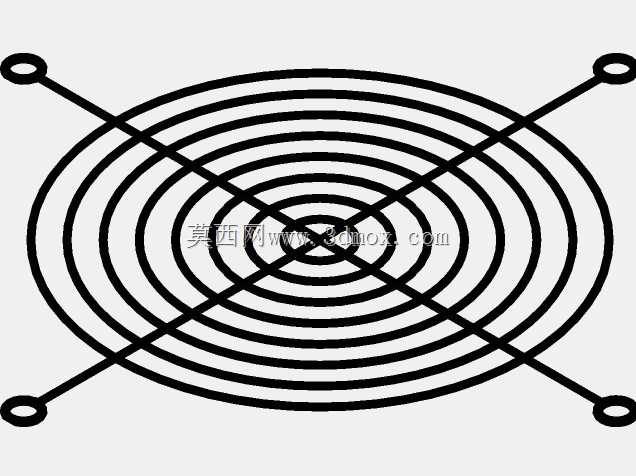

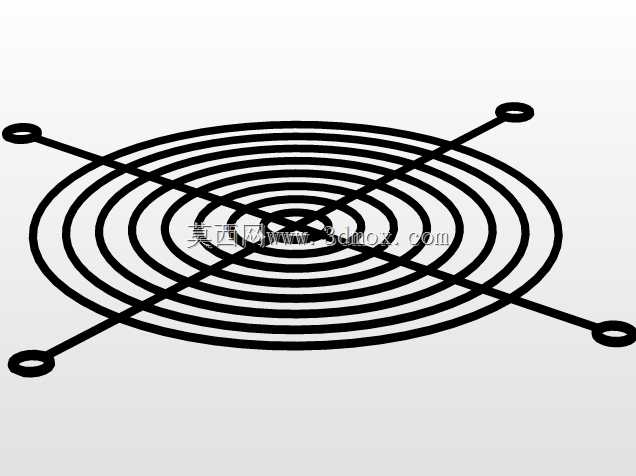

从设计思路来看，这款格栅采用了对称式十字支撑加同心环的经典结构，四条径向支撑筋从中心区域向外延伸至安装固定端，每根支撑筋末端都设计了一体化的安装固定耳，固定耳上预留了标准安装孔位，无需额外加装固定支架即可直接完成装配。同心环的间距经过反复优化，既保证了环条自身的结构强度，不会因为长期受气流冲击出现变形、共振异响，也尽可能缩小了环条对气流的遮挡面积，最大程度降低格栅带来的风阻损耗，保证风扇的散热效率不会因为加装防护格栅出现明显衰减。

尺寸与安装边界上，这款格栅适配直径100mm的标准轴流散热风扇，四个安装耳的孔位中心间距为145mm，完全匹配市面上主流100mm规格散热风扇的标准安装孔距，安装时可以直接与风扇自带的安装孔位对齐，通过螺丝即可快速完成固定，不需要额外打孔或是调整安装位置。格栅整体采用扁平化设计，厚度控制在合理范围内，不会额外占用过多设备内部的安装空间，无论是嵌入式安装在机柜侧板上，还是直接固定在设备内部的风扇支架上，都能完美适配。格栅的边缘做了平滑过渡处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会割破设备内部的线缆绝缘层，适配各类工业控制柜、电脑机箱、通讯设备机箱、小型机电设备的散热口防护需求，在保证通风散热效率的同时，全方位提升设备运行的安全性与可靠性。
