300升高粘度立式搅拌设备三维设计

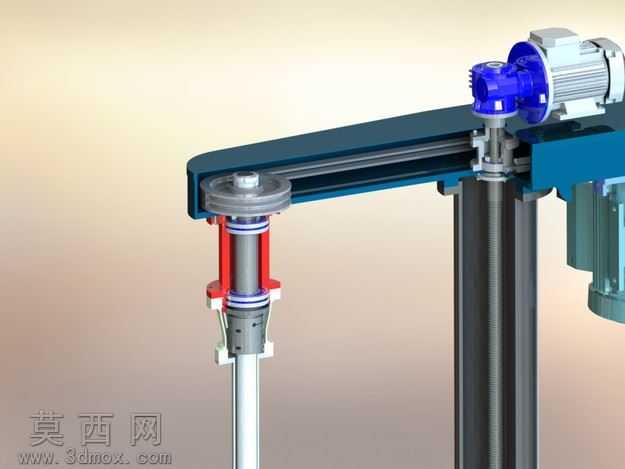

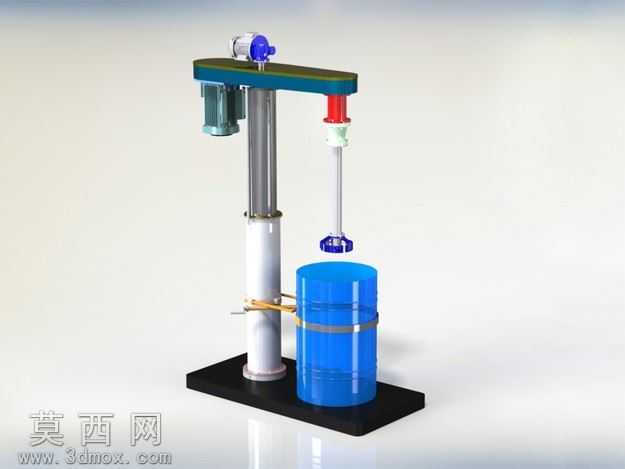

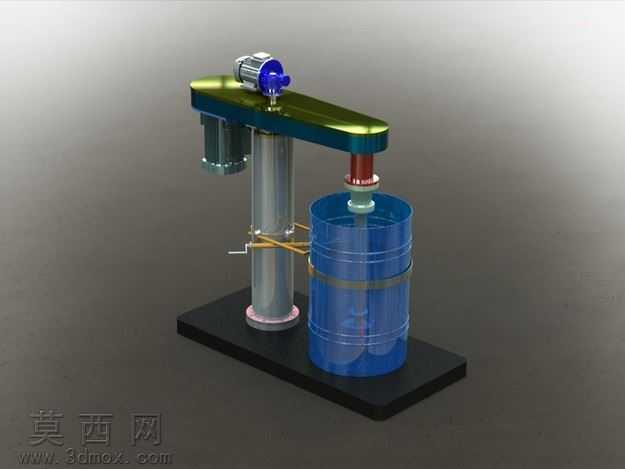

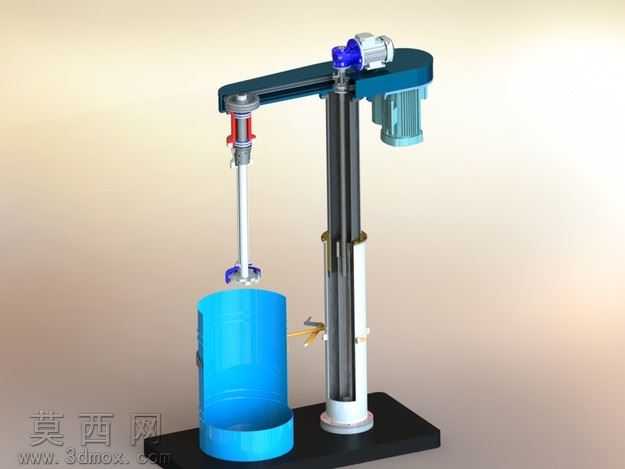

本作品为针对1000000CP高粘度物料设计的300升立式搅拌设备三维模型，建模过程中严格遵循工业搅拌设备的设计规范，对设备各组成部分进行了1:1比例的精准还原。模型整体采用立式悬臂结构布局，底部为一体式矩形安装基座，保障设备运行过程中的结构稳定性，基座上方设置立式支撑立柱，搭配横向延伸的悬臂安装架，形成稳定的C型支撑结构，为搅拌执行组件提供可靠的安装支撑。驱动单元布置于悬臂末端顶部，采用减速电机集成设计，建模时还原了电机的散热筋、接线盒等细节结构，动力输出端通过联轴器连接搅拌主轴，主轴与悬臂之间设置导向防护结构，同时搭配红色的柔性密封减震组件，既可以避免高粘度物料搅拌过程中主轴晃动，也能阻挡物料飞溅污染驱动部件。搅拌工作端适配300升容量的蓝色圆柱料桶，料桶外部设置黑色紧固抱箍，可将料桶稳定固定在基座的定位区域内，搅拌桨采用适合高粘度物料的叶轮式结构，建模时还原了桨叶的曲面弧度与倾斜角度，保障搅拌过程中能够对高粘度物料形成有效的剪切与循环流动，避免物料粘壁、搅拌不均的问题。立柱侧面设置有升降调节结构，可根据料桶高度、物料液位调整搅拌主轴的伸入深度，适配不同工况下的搅拌需求。渲染阶段针对不同部件赋予了贴合工业实际的材质：基座、悬臂、支撑立柱采用亮绿色烤漆金属材质，还原工业设备常用的防护漆面质感；料桶采用亮蓝色半透明工程塑料材质，可直观展示内部搅拌桨的位置与结构；驱动电机采用蓝色哑光铸铁材质，联轴器与密封组件采用红色橡胶材质，搅拌主轴采用抛光不锈钢材质，金属部件添加了符合场景光照的反射与高光效果，整体渲染光影柔和，结构层次清晰，能够直观展示设备的整体布局与各部件的装配关系。设计过程中充分考虑高粘度物料搅拌的受力特性，对支撑结构的强度、搅拌轴的刚性进行了合理的结构优化，避免高负荷搅拌过程中出现结构变形，各部件的装配关系符合实际机械装配逻辑，可用于搅拌设备的结构展示、方案验证以及相关教学演示场景。
