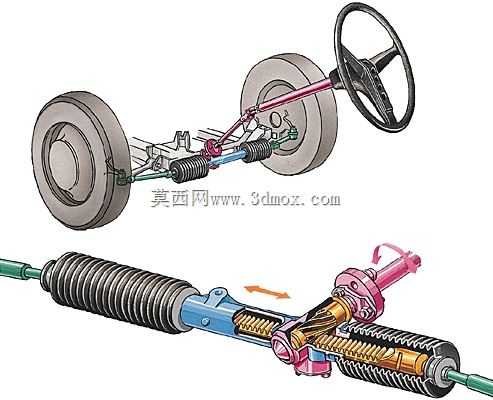

汽车齿轮齿条式转向系统结构展示

该结构为汽车底盘核心转向执行部件，广泛应用于各类乘用车辆与轻型商用车辆的转向系统中，是连接驾驶端转向操作与车轮转向动作的核心传动单元，直接决定车辆转向操作的精准度、路感反馈清晰度与行驶转向安全性。在实际整车装配场景中，该部件横向布置于前桥副车架上方位置，两端通过转向拉杆与左右转向节臂相连，输入端通过转向万向节与转向管柱、方向盘总成衔接，整体安装边界需匹配前舱底盘布局预留空间，避让副车架加强筋、稳定杆、制动管路等周边部件，横向安装跨度适配对应车型的前轮轮距参数，输入端轴线角度需匹配转向管柱的布置倾角，保证转向力矩传递无卡滞。从功能特性来看，该齿轮齿条结构可将方向盘输入的旋转运动直接转化为齿条的横向直线往复运动，相比传统循环球式转向结构，传动路径更短、转向响应延迟更低，结构整体更紧凑，重量更轻，同时齿条与齿轮的啮合间隙可通过压紧机构自动补偿，长期使用后仍能保持极小的传动空程，避免转向虚位过大影响操控。设计过程中，首先根据目标车型的转向传动比要求匹配齿轮的齿形参数与齿条的模数，保证方向盘转动圈数与车轮最大转角的匹配符合驾驶习惯，输入端的齿轮轴做强化处理以承受转向时的交变冲击载荷，齿条表面做高频淬火处理提升耐磨性能，外部的波纹防尘套采用耐油耐老化橡胶材质，完全密封齿条与齿轮的啮合腔体，阻挡行驶过程中的泥水、沙尘进入啮合面造成异常磨损。两端拉杆的球头销预留角度调节余量，装配时可通过调整拉杆旋入长度完成前轮前束参数的校准，保证轮胎行驶时的磨损均匀性。整体结构无冗余传动部件，传动效率可达九成以上，驾驶员转动方向盘时可清晰感知路面反馈的阻力变化，兼顾日常驾驶的轻便性与高速行驶的转向稳定性，同时紧凑的结构设计可有效降低前舱底盘的布置难度，适配不同动力布局的前驱、后驱乘用车型，在日常使用中仅需定期检查防尘套完整性与球头松旷量即可，维护成本较低，是当前民用车辆转向系统中应用最广泛的结构形式。
