扭曲叶片离心式叶轮结构设计

　　这类扭曲叶片结构的叶轮，主要适配中低压离心式流体输送场景，常见于小型通风设备、低压送风系统、微型流体增压单元以及部分专用设备的散热风道组件中，和常规直叶片叶轮相比，扭曲型叶片的流道过渡更贴合流体在叶轮腔体内的实际流动轨迹，能有效降低叶片入口处的气流冲击损失，减少运行过程中的涡流紊流区域，在同等转速工况下可获得更平稳的流体输出特性，运行振动与气动噪音也能得到明显控制。从实际结构设计逻辑来看，该叶轮采用轮盘与叶片一体化的结构形式，轮盘作为整个部件的承载基体，中心位置设置与驱动轴配合的安装定位凸台，凸台内径尺寸匹配常规微型驱动电机的输出轴径，安装端面预留有紧定螺钉配合的定位平面，可实现与驱动轴的周向固定，避免高速旋转时出现打滑移位。

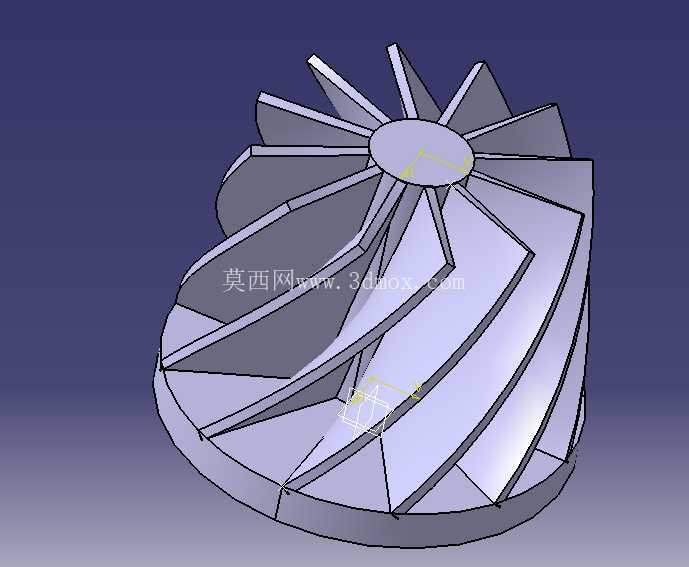

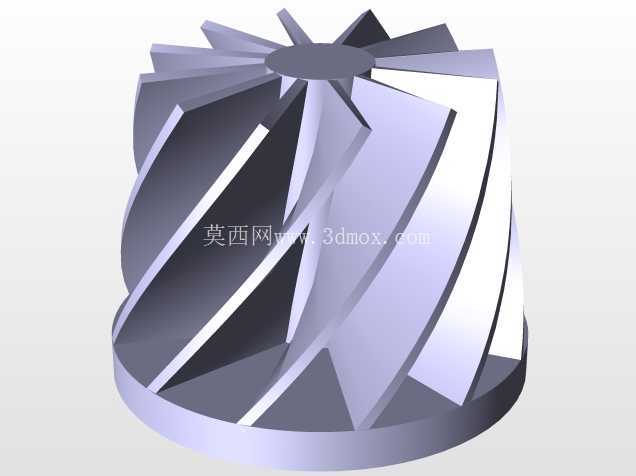

　　叶片沿轮盘周向均匀排布，叶片型线从轮盘中心入口处沿径向向外逐渐扭转，入口段叶片角度适配流体轴向进入的流向，出口段叶片角度则匹配流体径向甩出的出流方向，每一片叶片的前缘都做了小尺寸的圆角过渡处理，避免尖锐棱边切割流体产生的局部阻力损失，叶片尾缘则保持平直切面，保证出流方向的一致性。轮盘的外圆直径根据适配的风道腔体尺寸做匹配设计，轮盘边缘的厚度略小于叶片根部厚度，既可以控制整体转动惯量，降低驱动电机的启动负载，也能保证叶片与轮盘连接位置的结构强度，避免长期高速旋转下叶片根部出现应力集中导致的疲劳断裂。

　　在安装边界上，该叶轮的轴向总高度控制在适配常规蜗壳腔体的尺寸范围内，叶片顶端与蜗壳内壁之间预留有均匀的装配间隙，间隙值控制在不产生碰擦、同时尽量减少流体泄漏损失的合理区间，中心安装凸台的轴向突出高度与电机轴的插入深度匹配，保证装配后叶轮的轴向定位准确，运行时不会出现轴向窜动。从实际使用的工况适配性来看，这类叶轮适合输送无腐蚀性、无固体颗粒的常温空气或其他低粘度流体，运行转速区间覆盖常规民用及工业小型设备的常用转速范围，叶片的扭曲角度经过流道仿真优化，在设计工况点附近的运行效率处于较高区间，偏离设计工况时的性能下降幅度也比直叶片叶轮更平缓，对实际工况波动的适应性更强。

　　建模过程中需要重点关注叶片型面的光顺性，每一段曲面的曲率过渡要连续无突变，避免出现局部的曲率折角，否则不仅会增加流体流动阻力，还可能在特定转速下激发叶片的共振，影响部件的运行寿命；同时轮盘与叶片的连接位置要做均匀的圆角过渡，分散旋转过程中产生的离心应力，避免应力集中点成为结构失效的起始位置。另外在实际选型匹配时，需要结合驱动电机的输出功率、额定转速以及目标流量风压参数，核对叶轮的转动惯量与电机的启动特性是否匹配，避免出现电机启动过载或者运行时转速达不到设计值的情况，装配时要保证叶轮的动平衡精度满足对应转速等级的要求，减少运行时的振动传递，提升整套设备的运行稳定性。
