锁具内部锁牛皮传动结构三维设计

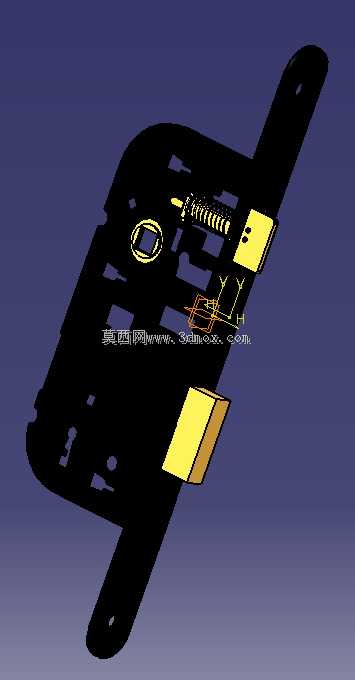

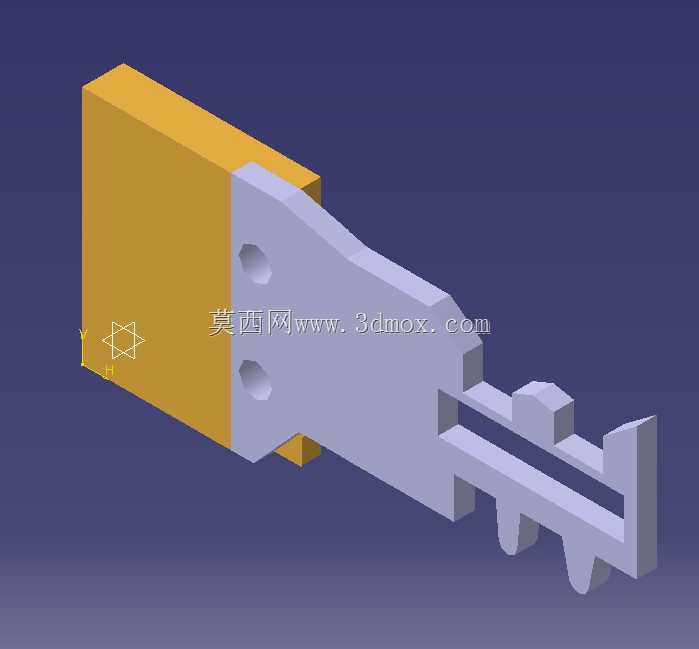

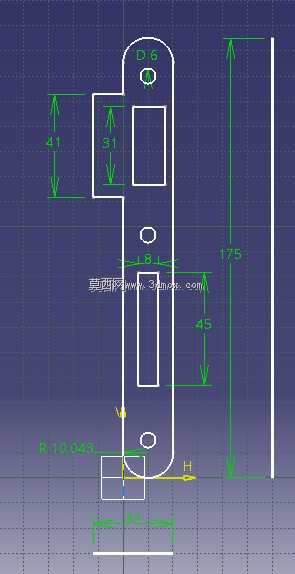

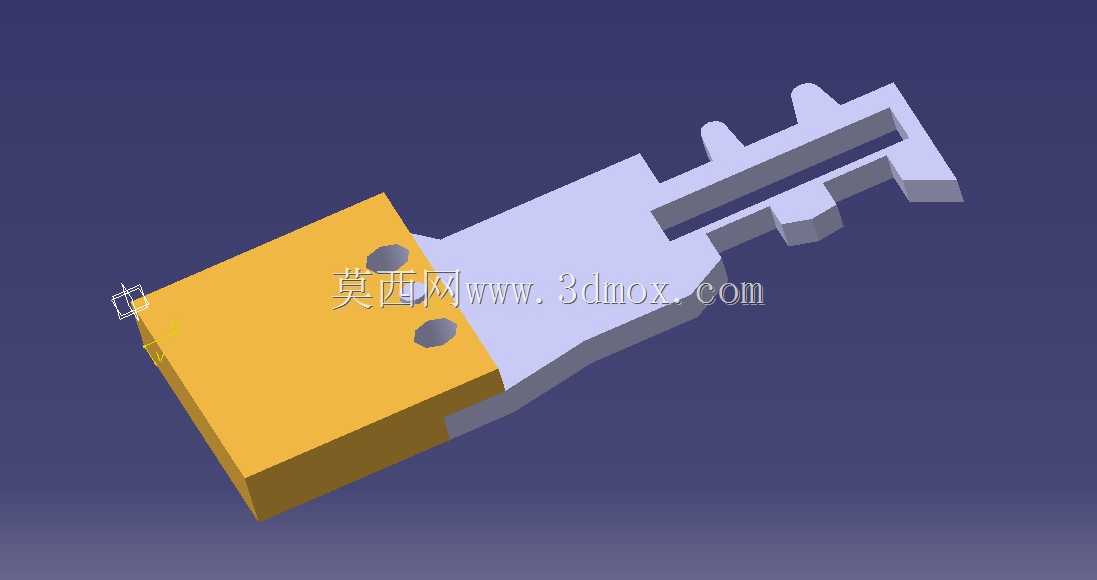

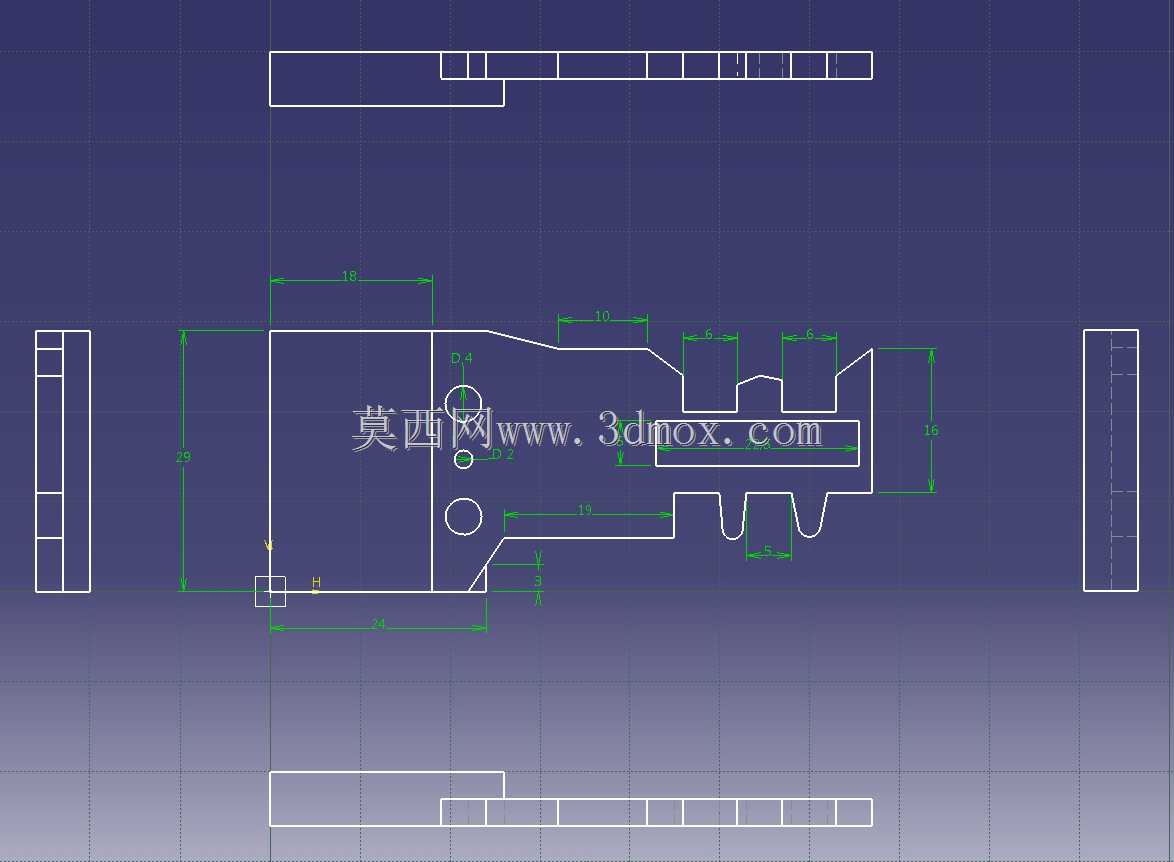

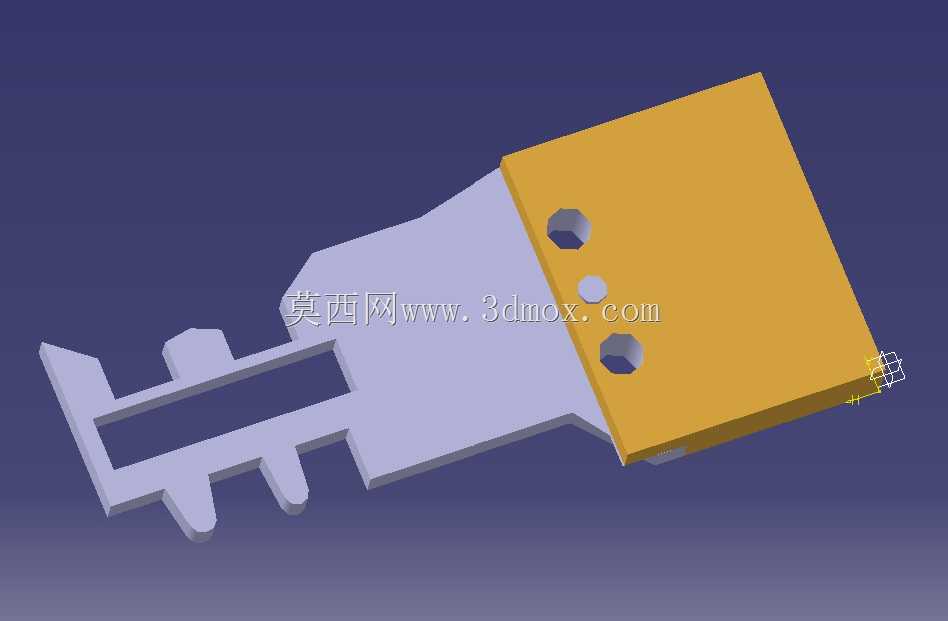

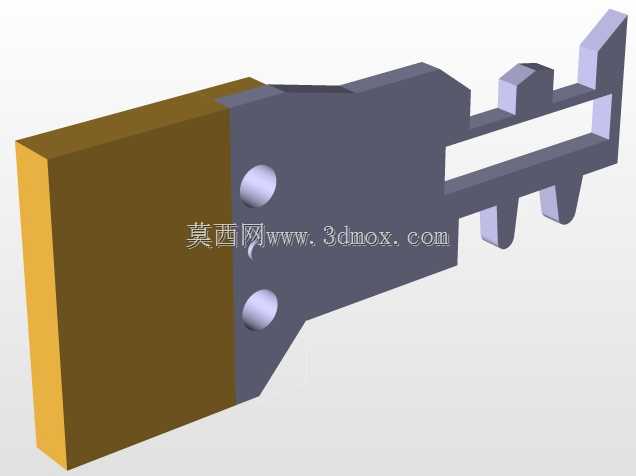

日常接触的各类锁具中，锁牛皮是承担锁舌伸缩传动、锁紧力传导的核心内置构件，多数民用挂锁、抽屉锁、柜门锁的内部锁紧动作，都依赖该类构件完成力的传递与位置锁定。从结构设计逻辑来看，该构件采用长条形板状基体作为承载基础，基体上预留多组异形镂空槽位，一方面用于避让锁芯拨块、弹簧等相邻装配部件，减少锁体内部的空间冗余，另一方面通过槽位的轮廓导向，约束锁舌的伸缩行程，避免动作过程中出现卡滞、偏斜的问题。基体两端延伸出的带孔安装臂，用于将整个传动组件定位在锁壳内部的预设安装位上，安装孔的位置公差需要控制在±0.05mm范围内，才能保证装配后整个传动链路的同轴度，避免出现锁舌伸缩不畅的问题。构件上集成的弹簧安装位，采用环形定位凸台结构，能够将复位弹簧精准约束在固定轴线上，弹簧在锁舌伸出时提供预紧力，保证锁舌在无外力解锁时保持伸出锁紧状态，解锁动作完成后则带动锁舌自动回缩，整个弹簧的预压缩量设计在15%-20%区间，既不会因为预紧力过大导致解锁阻力过高，也不会因为预紧力不足导致锁舌无法完全伸出锁紧。两块块状锁舌部件采用耐磨金属材质设计，与基体的导向槽采用间隙配合，单边间隙控制在0.02-0.03mm，既保证滑动顺畅，又不会出现旷量导致锁舌晃动。在实际应用场景中，该类结构需要承受数千次的往复伸缩动作，因此基体的边角位置都做了圆角过渡处理，避免应力集中导致长期使用后出现构件断裂的问题，同时所有滑动接触的面都做了表面粗糙度处理，降低长期往复摩擦带来的磨损量。设计过程中需要充分考虑锁体内部的安装边界，整个构件的最大外轮廓尺寸需要适配对应规格锁壳的内部腔体，不能与锁芯、弹子组件等其他部件产生运动干涉，同时要保证拨块的转动行程与锁舌的伸缩行程完全匹配，拨块转动30度时即可带动锁舌完全回缩，满足日常解锁的操作手感需求。
