电源变压器配套锁存固定结构件

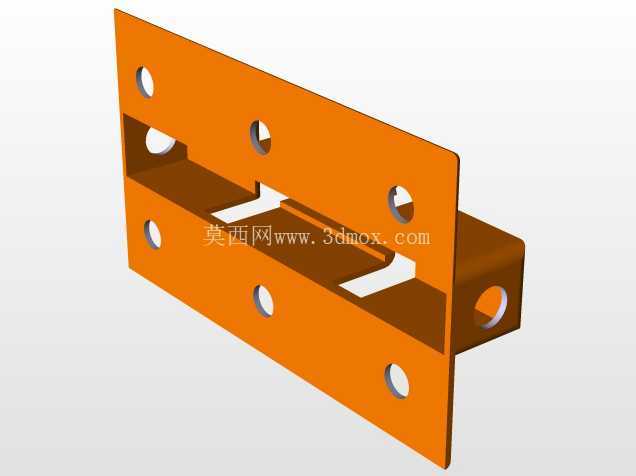

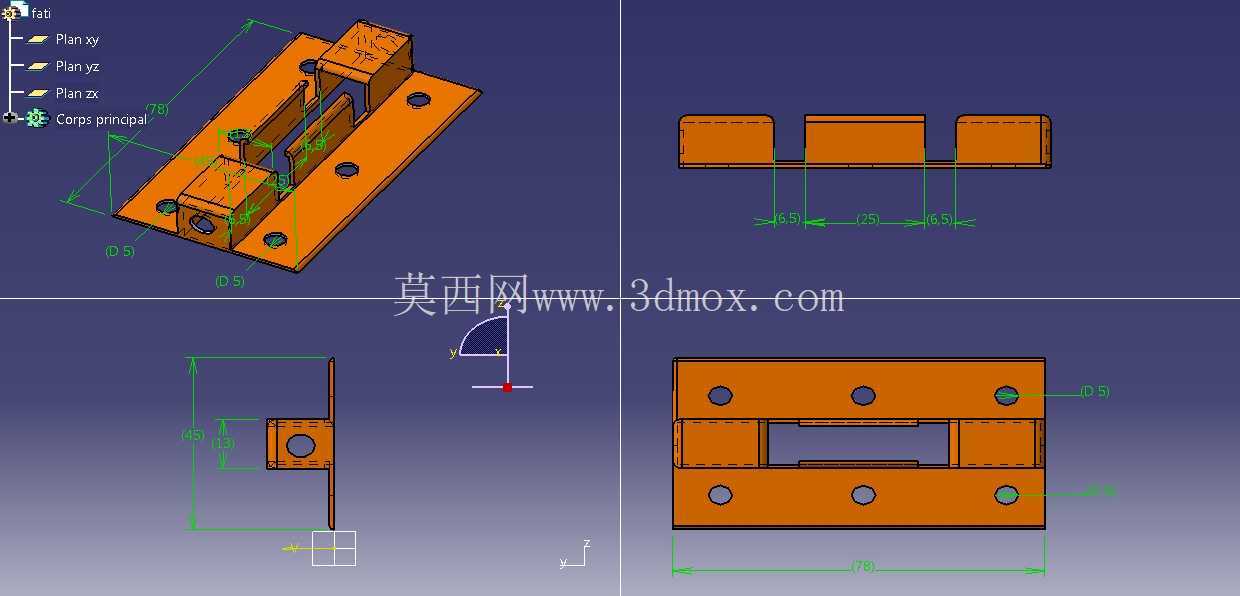

　　在电源变压器的装配体系里，这类锁存结构是保障铁芯、绕组组件与安装基座相对位置稳定的核心小部件，日常多应用于工业控制电源、小型配电模块、嵌入式供电单元的内部装配环节，区别于外露的机箱锁具，它的作用场景完全集中在变压器本体的层间固定与模组锁紧，避免设备在运输、运行振动过程中出现绕组移位、铁芯叠片松散的问题。从结构设计逻辑来看，整个零件采用一体化折弯加冲孔的钣金成型思路，底座为长条形平板结构，上面分布的六个安装孔分为两组，沿底座长度方向对称排布，孔位的同轴度公差控制在0.05mm范围内，既可以通过螺栓将整个锁存件固定在变压器的安装骨架上，也能为上层的锁紧压块提供定位基准。

　　底座两端向上折弯形成的两个立板，是实现锁存功能的核心受力部位，立板上预留的卡槽宽度与变压器铁芯叠片的边缘厚度完全匹配，安装时可以直接卡在铁芯的侧部定位台阶上，不需要额外加装调整垫片，中间的横向贯通槽是为绕组引出线的走线预留的空间，避免锁紧后压线破坏绝缘层。从尺寸边界来看，整个锁存件的底座长度适配常规E型铁芯40mm规格的安装跨距，底座宽度控制在15mm，立板的折弯高度为8mm，所有折弯处的内R角统一为0.5mm，既保证钣金折弯时不会出现应力开裂，也不会因为圆角过大导致装配间隙超差。

　　零件的所有外露棱边都做了0.2mm的倒角处理，避免装配时划破绕组的绝缘漆层，这一点在低压小功率电源变压器的装配要求里是明确的强制项，很多新手设计时容易忽略棱边去毛刺的要求，最终导致成品耐压测试不通过。在实际选型适配时，这类锁存件不需要做额外的表面处理，直接采用冷轧钢板冲压成型即可，因为它处于变压器内部的封闭空间，不存在外露腐蚀的问题，过高的表面处理要求反而会增加不必要的成本。设计时特意将两个立板的卡槽位置做了0.1mm的负公差设计，装配时通过轻微的过盈配合卡在铁芯台阶上，配合螺栓的预紧力，可以在-20℃到85℃的工作温度范围内保持稳定的锁紧力，不会因为变压器工作时的温升导致材料热胀冷缩出现松动。从建模的细节来看，所有的冲孔特征都预留了钣金冲压的工艺缺口，折弯线的位置也做了工艺让位，避免冲压成型时出现材料拉扯变形，六个安装孔的孔位距离底座边缘的距离都大于2倍板厚，符合钣金加工的最小孔边距要求，不会出现冲孔时边缘崩裂的问题。中间的走线槽宽度为12mm，足够容纳3根直径2mm的引出线同时穿过，槽口的边缘同样做了卷边处理，避免长期运行过程中线材绝缘层被金属棱边磨损造成短路故障。

　　在实际的产线装配环节，这个锁存件可以实现无工装快速定位，工人只需要将卡槽对准铁芯侧部的台阶推入，再拧紧六个固定螺栓即可完成装配，单工位的装配时间不超过10秒，相比传统的铁丝绑扎、环氧粘接的固定方式，不仅装配效率提升明显，后期的维护拆解也更加方便，不需要破坏原有绕组的绝缘结构就能完成铁芯的更换检修。很多人在做小型变压器结构设计时，往往把注意力集中在绕组参数、铁芯磁通量的计算上，忽略这类固定锁存小零件的细节设计，最终导致成品在振动测试、高低温循环测试中出现结构松动的问题，直接影响整个供电模块的使用寿命。这个锁存结构的设计完全是从量产装配、长期可靠运行的角度出发，没有多余的装饰性特征，所有的结构尺寸都服务于定位、锁紧、走线三个核心功能，孔位的排布、折弯的高度、卡槽的深度都经过实际装配验证，能够适配市面上绝大多数40mm规格的E型电源变压器安装需求，不需要做额外的结构修改就能直接投入生产使用。
