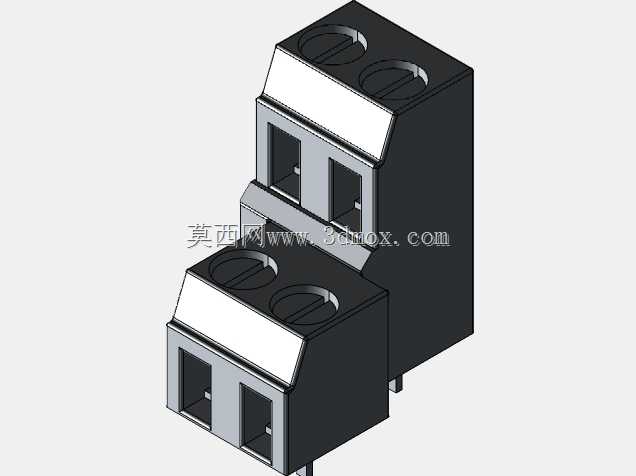

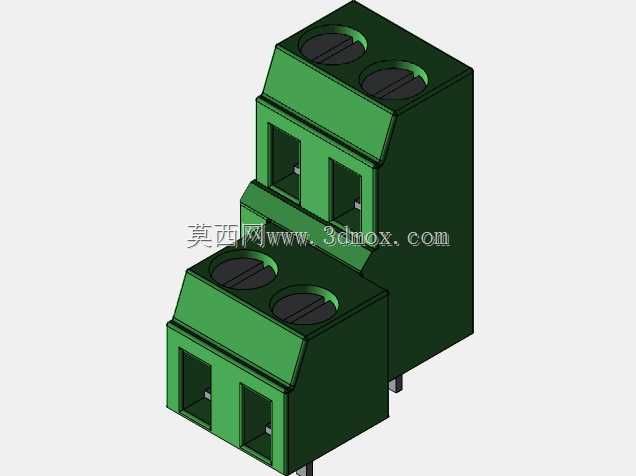

5.08间距双层螺钉式接线端子结构

这款双层螺钉式接线端子是电气回路连接场景中常用的基础连接件，主要应用在工业控制柜内部布线、PCB板载信号与动力线接驳、小型配电模块线路转接、自动化设备控制回路接线等场景，能够在有限的安装空间内实现双倍点位的线路接驳，大幅提升电控系统内部的空间利用率，解决单层端子排布占用PCB板面积过大、布线拥挤杂乱的问题。

从实际用途来看，该端子主要承担导线与电路板、导线与导线之间的可靠电气连接功能，上层与下层各自独立设置接线位，可分别接入不同回路的导线，既可以实现强电动力回路与弱电信号回路的分层排布减少信号干扰，也可以同回路多线并接拓展接线容量，适配多股软线与单股硬线的压接需求，拧紧顶部螺钉即可通过内部压片将导线牢牢固定，避免设备运行过程中受震动、拉扯导致的接线松脱、接触不良等故障，保障电气连接的稳定性。

在功能特性设计上，该端子采用上下双层错位排布的结构，上下层接线螺钉的操作位置预留了足够的螺丝刀操作空间，不会出现上下层接线互相干扰的情况；主体采用绝缘阻燃的工程塑料材质，具备良好的电气绝缘性能与耐温性能，可适配常规工业电控场景的工作温度范围，相邻接线位之间设置绝缘隔栏，有效避免接线毛刺、线芯外露导致的极间短路风险；底部设置定位插脚，可精准插入PCB板对应的安装孔中，焊接后固定牢固，不会出现偏移歪斜的问题。

设计思路上，这款端子围绕紧凑化、高可靠性的核心需求展开，在5.08mm的标准间距规格下，将传统单层两点位的空间拓展为四个接线点位，在保证电气间隙、爬电距离满足电气安全规范的前提下，最大化压缩安装占用面积；压接结构采用经典的螺钉压接方式，无需额外的冷压端头，剥线后直接插入接线孔拧紧螺钉即可完成接线，降低现场接线的操作门槛，适配现场施工、设备组装等不同场景的接线需求。

从外形尺寸与安装边界来看，该端子单组双层两列的整体宽度适配5.08mm标准间距，长度随接线位数拓展，整体高度控制在合理范围内，不会与周边较高的元器件产生安装干涉；底部焊脚间距符合PCB通用设计规范，安装孔位尺寸与主流同规格端子完全兼容，可直接替换同参数的其他品牌端子，无需调整PCB板的设计；接线孔可适配常规线径的导线，导线插入深度经过优化，既保证足够的压接接触面积，也不会出现导线插入过深顶触周边线路的问题，安装后整体与PCB板面贴合平整，焊接后结构稳固，可承受常规的接线操作力矩而不出现开裂、损坏。
