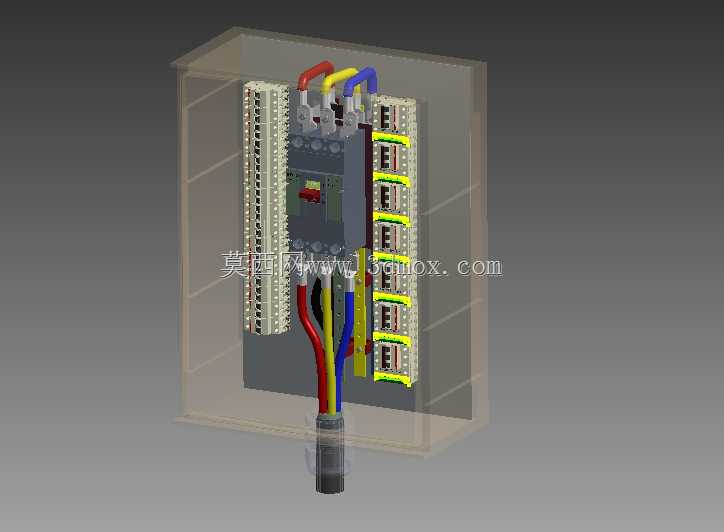

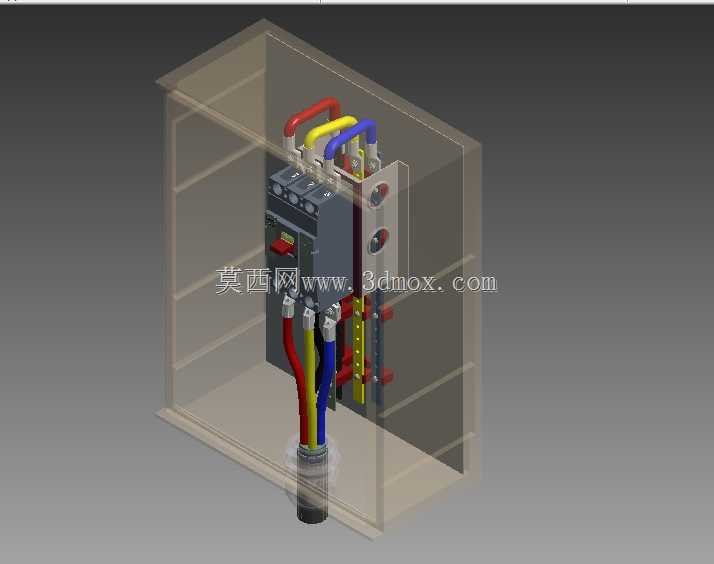

透明外壳进线式小型配电接线箱体结构展示

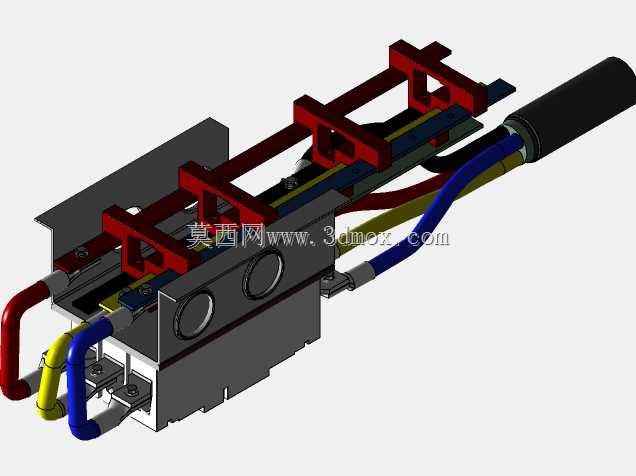

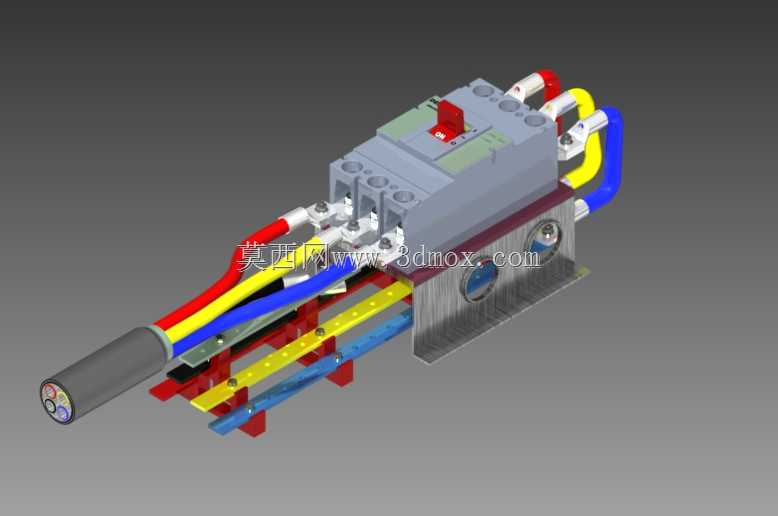

这款配电接线箱体主要面向民用建筑分户配电、小型加工车间末端配电、商用空间支路配电等场景，作为低压供电回路的终端承载单元，承担进线电缆分接、回路过载保护、短路防护、漏电保护的核心作用，是末端供电链路里保障用电安全、规整布线的核心载体。从实际使用场景来看，这类箱体可嵌入墙体暗装，也可壁挂明装，适配家装水电改造、临街商铺配电改造、小型设备工位就近配电等多种安装需求，能够将外露的接线端子、带电元件完全封闭在箱体内部，避免人员误触带电部件，同时阻挡灰尘、飞溅水汽侵入元件接线端，降低线路氧化、接触不良的故障概率。在功能特性上，箱体内部预留了主进线断路器的安装位，可根据回路负载需求选配不同电流等级的保护元件，侧边设置了专用的接地排与零排安装位，能够实现相线、零线、保护地线的分路规整排布，进线端预留了电缆密封接头的安装位置，可适配不同外径的进线电缆，保证进线处的防护等级，避免虫鼠顺着线缆间隙钻入箱体内部引发短路故障。设计思路上采用了半透明外壳的可视化设计，日常巡检时无需打开箱门即可直观观察内部断路器的分合状态、接线端有无变色烧蚀痕迹，大幅降低日常巡检的操作成本；内部走线空间做了分层规划，主进线线缆从箱体底部引入后，预留了充足的弯曲半径空间，避免线缆过度弯折损伤绝缘层，相线采用红、黄、蓝三色区分相序，接线端预留了足够的接线操作空间，方便后期运维时更换元件、调整回路。在安装边界上，箱体整体采用紧凑型尺寸设计，壁挂安装时仅需预留对应尺寸的墙面安装空间，箱体背部设置了标准化的挂装孔位，可适配常规的墙体膨胀螺栓安装，内部元件安装导轨采用通用标准规格，可兼容市面上主流的微型断路器、漏电保护元件，无需额外定制安装配件；箱门与箱体的连接采用可拆卸式结构，接线施工时可将箱门完全拆下，获得更大的操作空间，施工完成后装回箱门即可实现封闭防护，箱体边缘做了圆弧钝化处理，避免安装、运维过程中锋利边缘划伤施工人员。
