SparkfunRFID射频识别转接板卡结构

这款RFID转接板卡是面向射频识别读写场景设计的硬件转接载体，主要服务于非接触式身份识别、物品标签读取、近场射频交互类应用场景，在门禁权限核验、仓储物料盘点、智能柜身份校验、创客电子开发项目中承担信号转接、模块适配的核心作用，能够将RFID读写模块的引脚信号规整引出，降低射频模块与主控板之间的接线难度，避免飞线连接带来的信号干扰、接触不良问题。

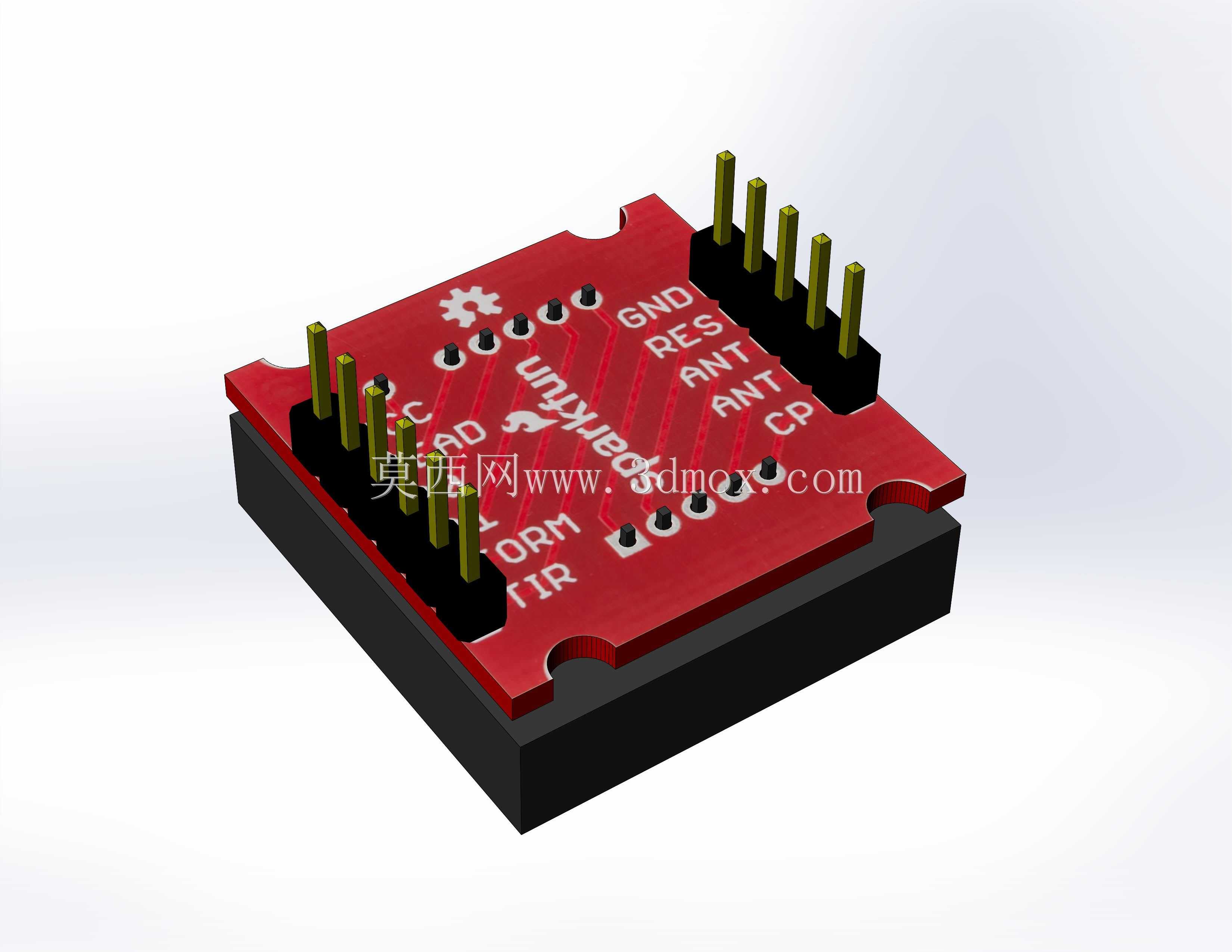

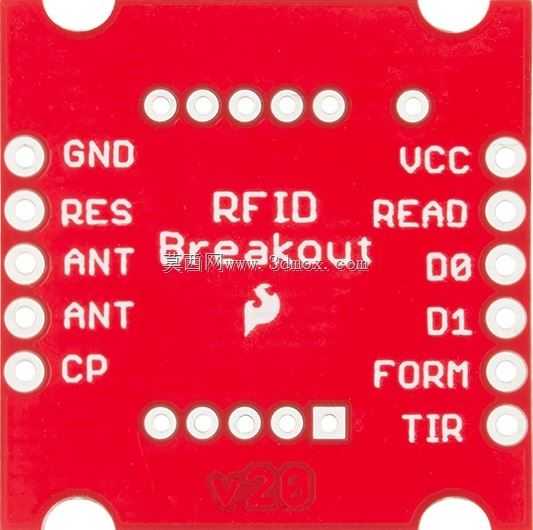

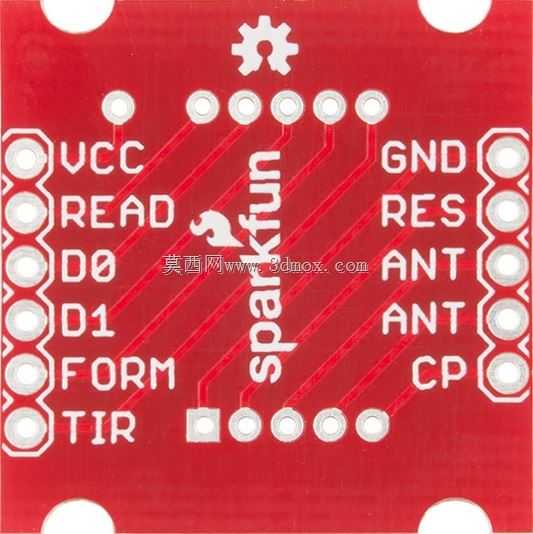

从功能特性来看，板卡集成了标准间距排针接口，板身丝印清晰标注了GND、RES、ANT、CP等引脚定义，使用者无需额外查阅引脚手册即可快速完成接线，板载预留的天线匹配点位能够适配不同增益的RFID射频天线，保障13.56MHz频段下的射频信号稳定传输，板边设置的定位缺口能够与配套读写底座精准嵌合，避免使用过程中出现板卡移位、引脚错位的问题。

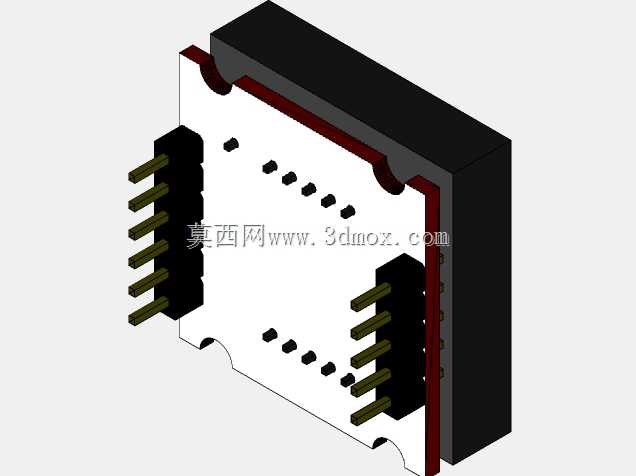

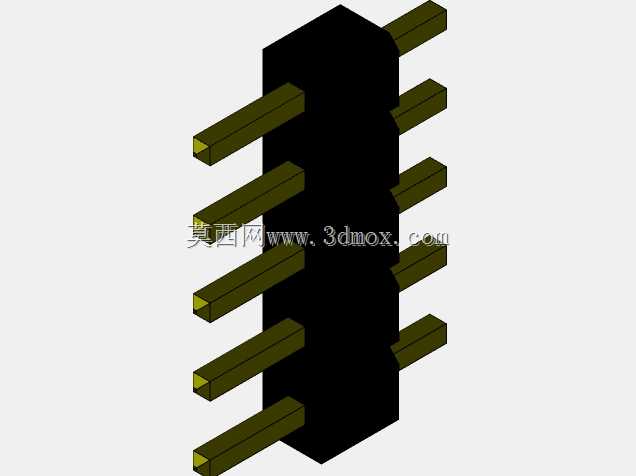

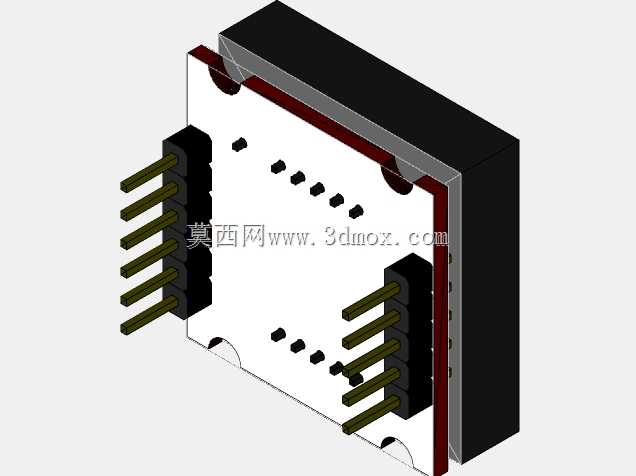

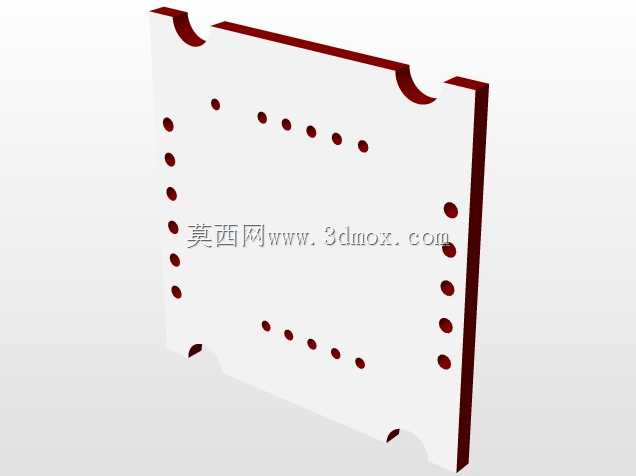

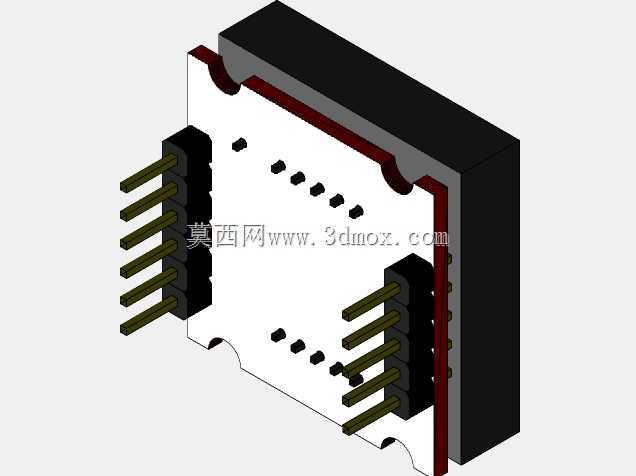

在设计思路上，这款转接板采用层叠式结构布局，红色PCB基板作为信号承载主体，底部黑色绝缘基座承担结构支撑与绝缘防护作用，两侧排针采用对称式排布，既兼容直插式焊接需求，也支持排母座插拔式安装，板身走线严格遵循射频信号布线规则，高频信号走线做了等长处理，电源与信号走线做了隔离设计，最大程度降低电源纹波对射频识别灵敏度的影响，板身预留的多个焊盘点位支持使用者根据实际需求加装滤波电容、状态指示灯等扩展元件，适配不同的开发调试需求。

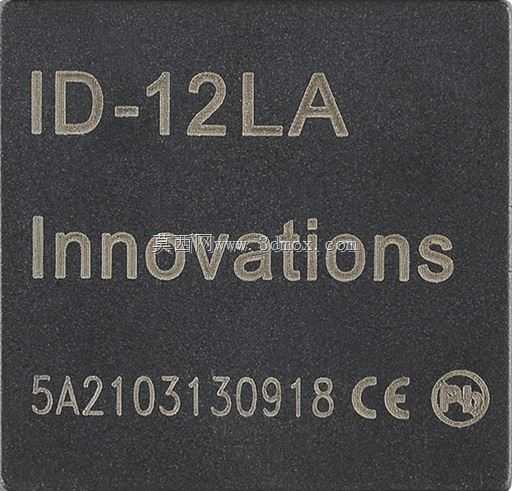

从安装边界来看，板卡整体采用方形轮廓设计，排针顶端与PCB板面保持统一高度，两侧排针间距匹配标准面包板、通用开发板的引脚间距，底部基座厚度控制在合理范围，安装后不会与下方主控板上的贴片元件产生空间干涉，板身四角的圆弧过渡处理能够避免安装过程中剐蹭周边线路，整体安装尺寸适配多数嵌入式开发项目的内部空间要求，既可以直接焊接固定在主控电路板上，也可以通过排针排母组合实现可拆卸式安装，方便后期模块更换与维护调试。在实际使用中，这款转接卡能够稳定匹配ID-12LA等常见RFID读卡器模块，将模块的密集引脚转换为标准间距排针输出，大幅降低射频识别模块的二次开发接线难度，保障射频信号传输的稳定性与可靠性。
