IP67级防水SMA面板安装射频连接器结构

这款IP67防护等级的SMA面板安装射频连接器，主要应用在户外通信基站、工业测控设备、车载通信模组、海事电子设备这类需要应对潮湿、喷淋、粉尘侵蚀的信号传输场景中，作为射频同轴信号传输的核心接插部件，它承担着高频信号稳定导通、隔绝外界环境侵入的双重作用，能够在复杂工况下保障射频链路的信号完整性，避免因水汽、粉尘进入接头内部导致的信号衰减、短路、接触件氧化失效等问题。

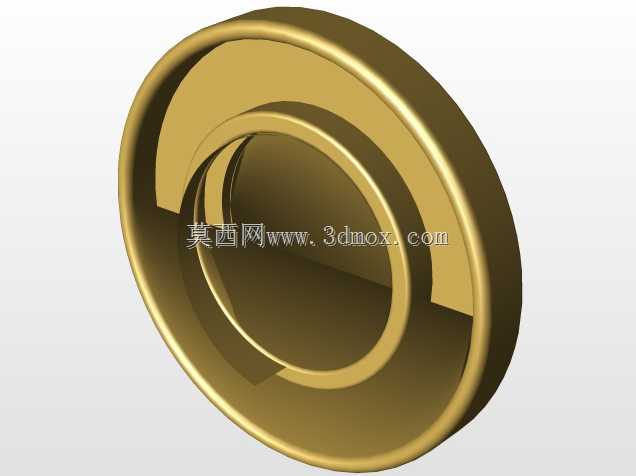

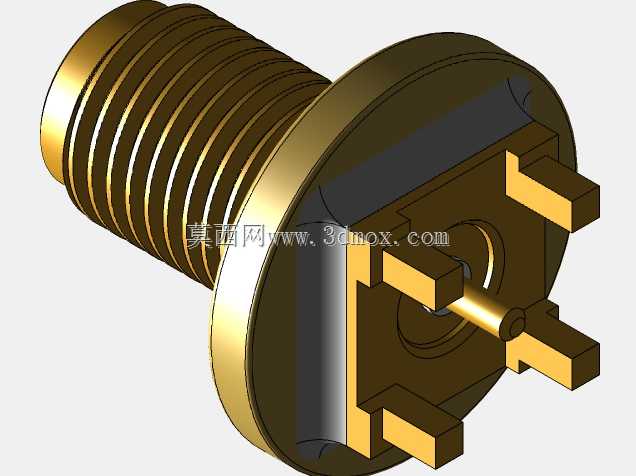

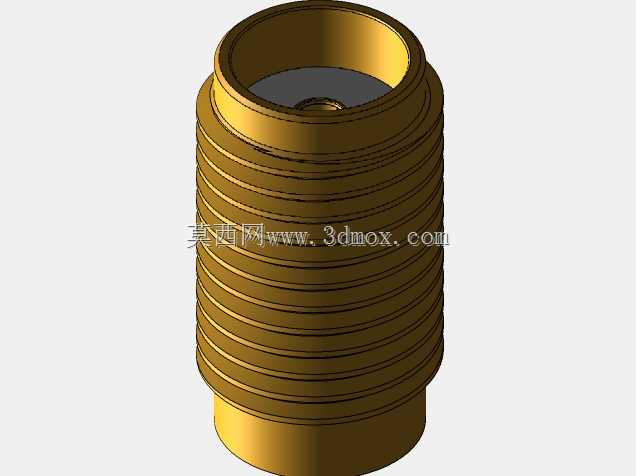

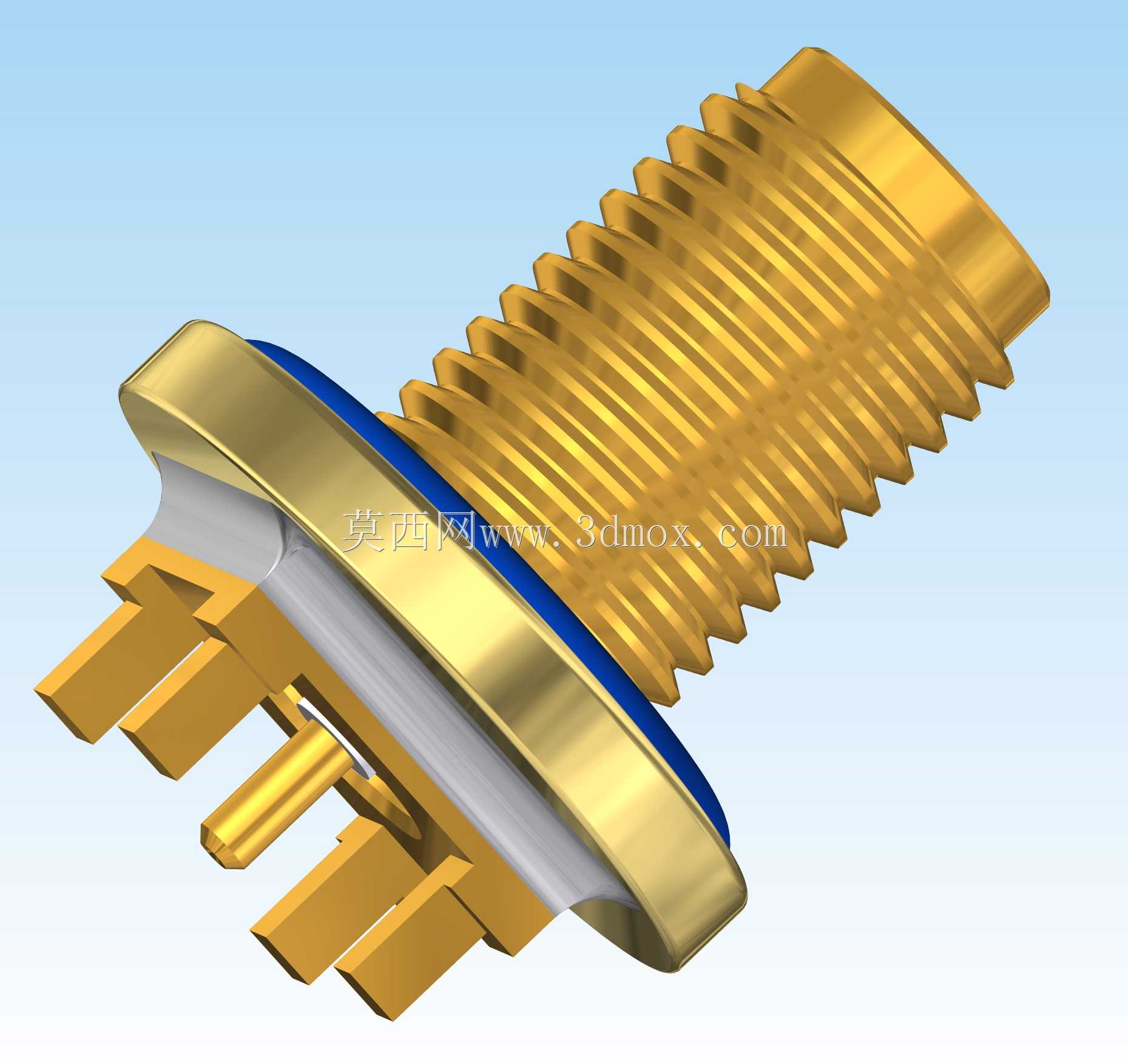

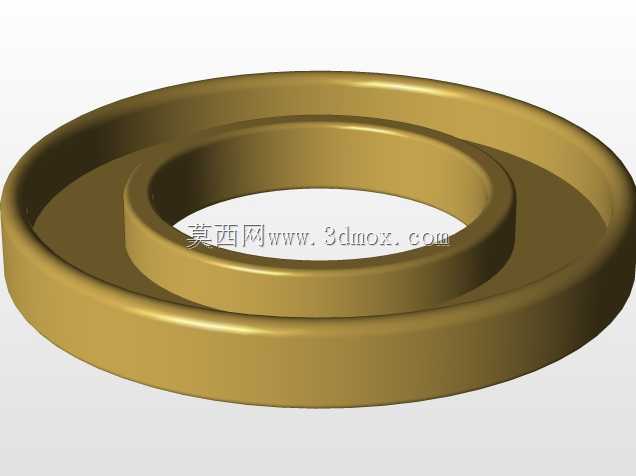

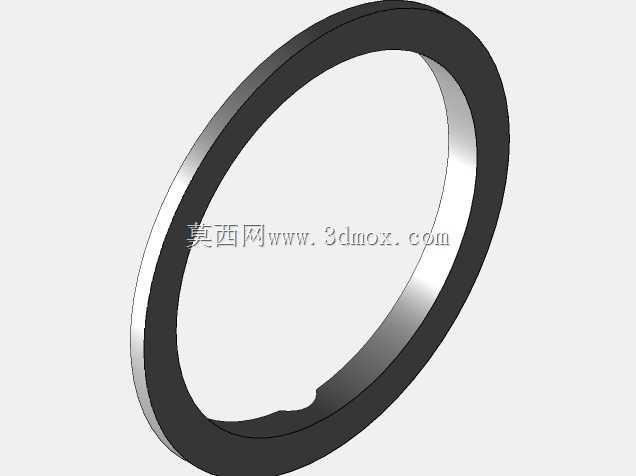

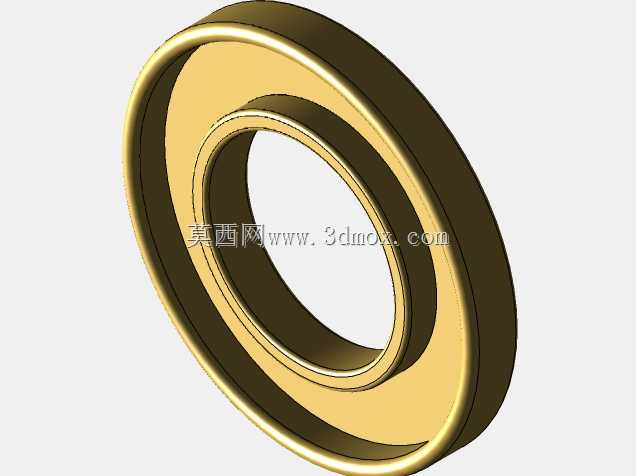

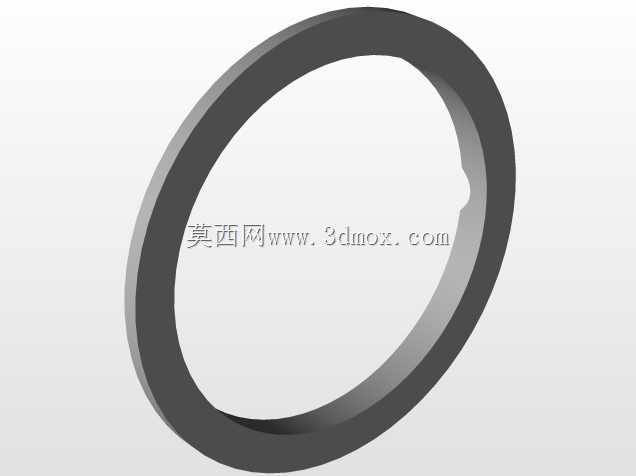

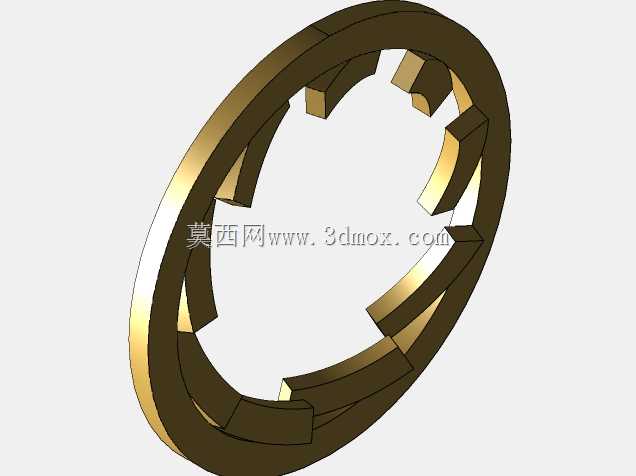

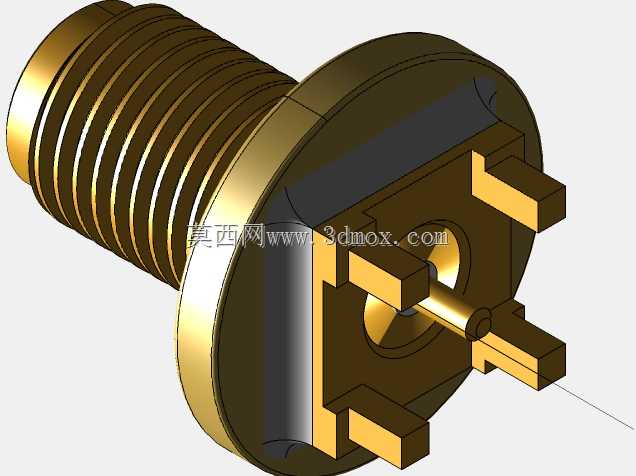

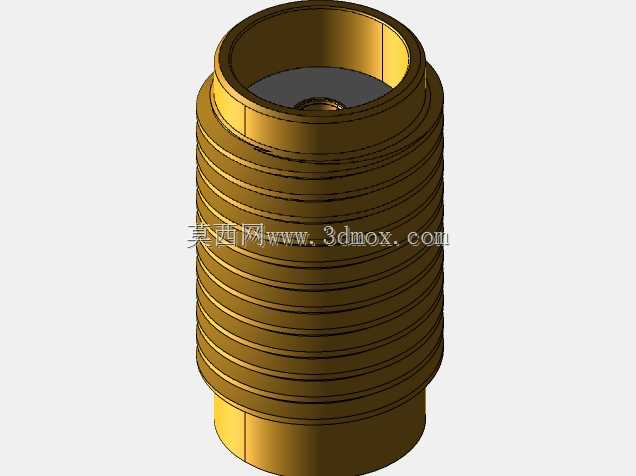

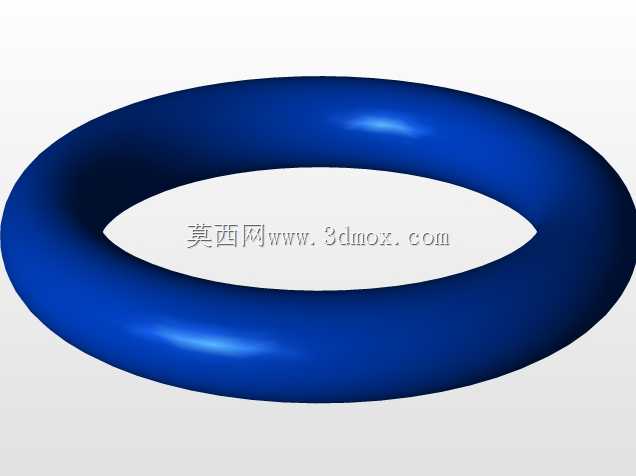

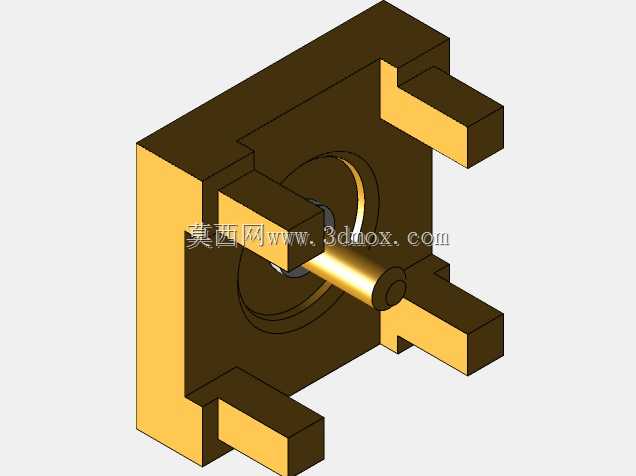

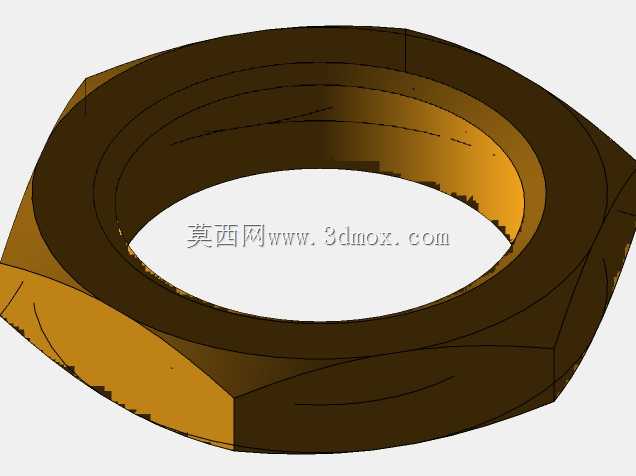

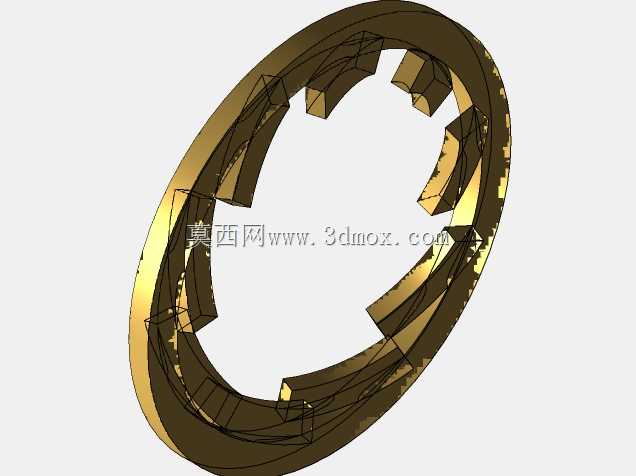

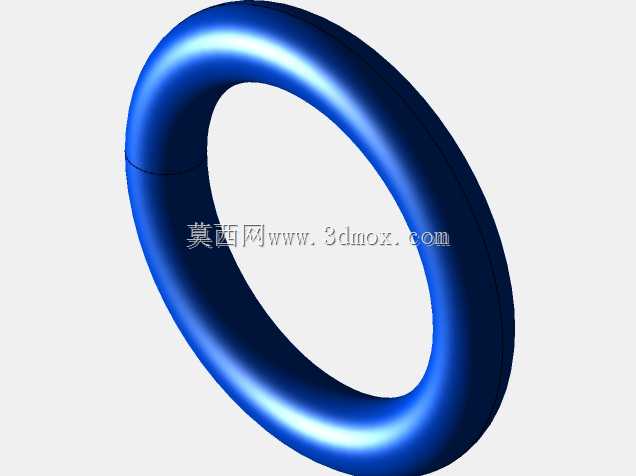

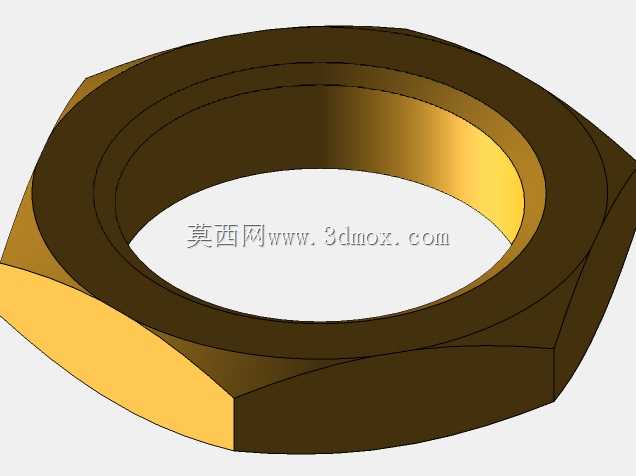

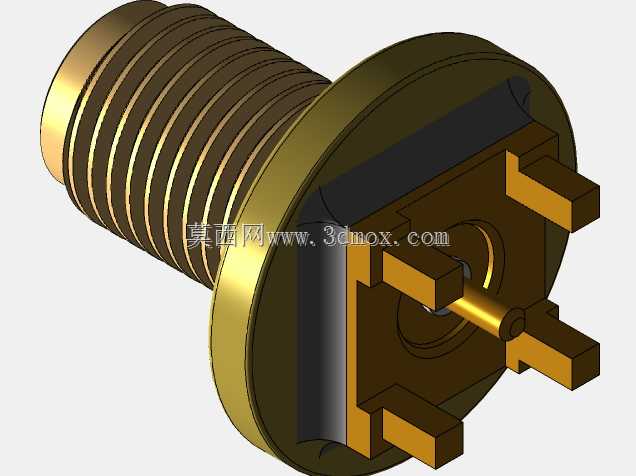

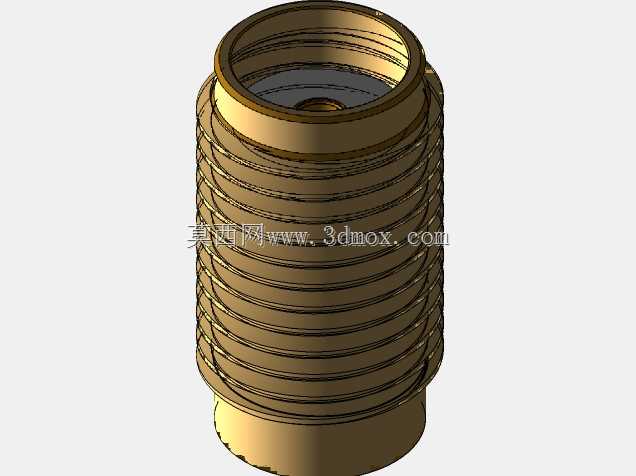

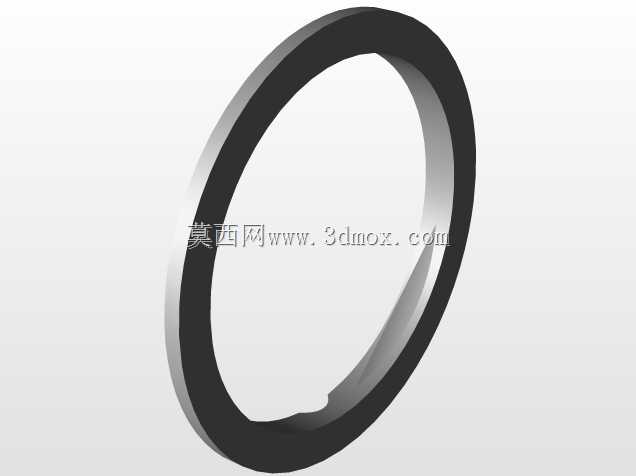

从功能特性来看，这款连接器在标准SMA接头的基础上做了密封结构升级，主体采用黄铜材质加工，接触件表面做镀金处理，既保证了优良的导电性能，降低高频信号传输过程中的接触损耗，也提升了接头的抗腐蚀能力，适配0-18GHz频段的射频信号传输需求，满足绝大多数民用、工业级射频设备的连接要求。接头外侧设计有标准外螺纹结构，配合六角锁紧螺母可以快速完成面板侧的固定，安装后配合法兰面处加装的蓝色O型密封圈，能够在面板安装面形成可靠的密封屏障，达到IP67级的防护要求，可承受短时浸水、高压喷淋等恶劣工况考验。

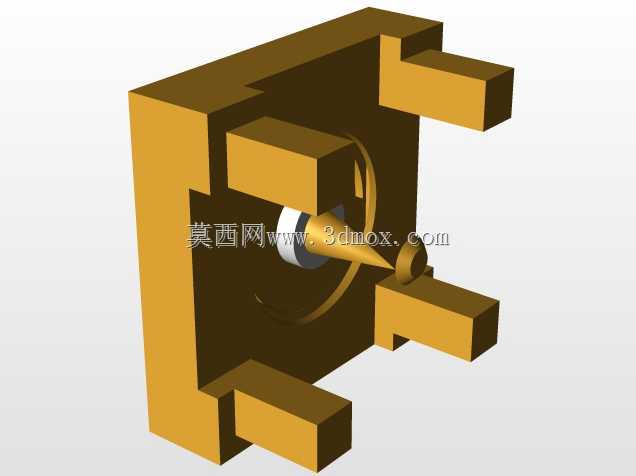

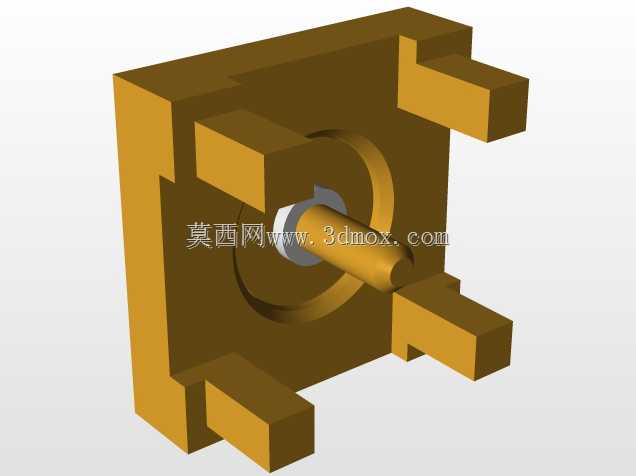

设计过程中，工程师充分考虑了实际安装的边界条件：接头的插针端采用卧式插脚设计，适配常规PCB板的通孔焊接工艺，插脚的间距、伸出长度都符合行业通用的焊盘规范，生产组装时可以直接完成波峰焊工序，不需要额外定制治具；法兰盘的厚度、螺纹段的长度经过精准核算，适配1-2mm厚度的设备面板安装，锁紧螺母拧紧后不会出现螺纹余量不足或者顶推内部绝缘件的问题；内部的绝缘介质采用聚四氟乙烯材质，既保证了高频信号的绝缘阻抗要求，也能在焊接高温下保持结构稳定，不会出现融化变形导致插针偏移的问题。同时设计中也考虑到了实际供应链的适配性，所有结构尺寸都兼容市售标准SMA接头的安装尺寸，设备端不需要重新开模调整结构，就可以直接替换原有普通非密封SMA接头，快速完成设备防护等级的升级，降低产品迭代的开模成本与验证周期。另外针对部分应用场景中可能出现的中心插针缝隙渗水问题，设计中预留了密封焊料填充的工艺空间，生产时可以通过焊料封堵中心插针与绝缘件之间的微小缝隙，进一步提升整体的密封可靠性，完全满足户外长期使用的防护要求。
