44针SSOP封装塑料SMC芯片结构设计

　　在消费电子、工业控制板卡的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉检查、焊盘匹配验证的核心参考要素，这款44针SSOP封装的塑料SMC芯片模型，完全贴合量产级塑封芯片的实际外形公差要求，可直接导入板级装配环境完成空间校验。从实际应用场景来看，这类封装的芯片常被用于电池管理系统、工业信号采集模块的核心控制电路中，尤其是和LTC系列电池看门狗芯片的安装尺寸完全匹配，在便携式储能设备、工业后备电源的BMS板卡设计中，能直接替代对应型号芯片完成整板的结构堆叠验证，避免后期打样出现元件与壳体、接插件的空间干涉问题。

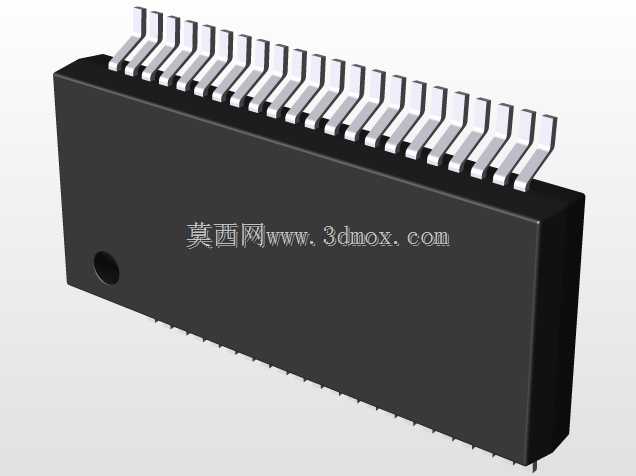

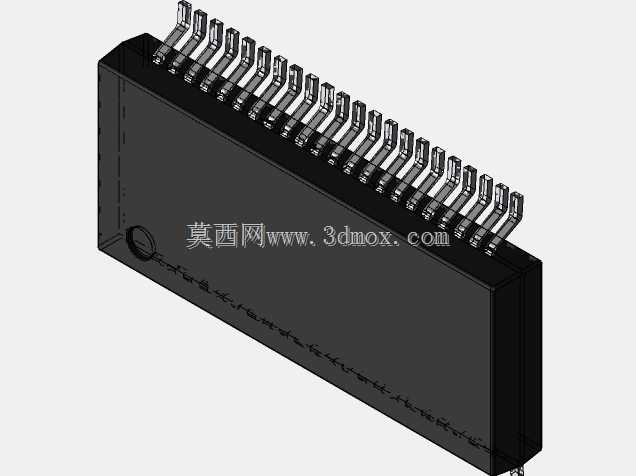

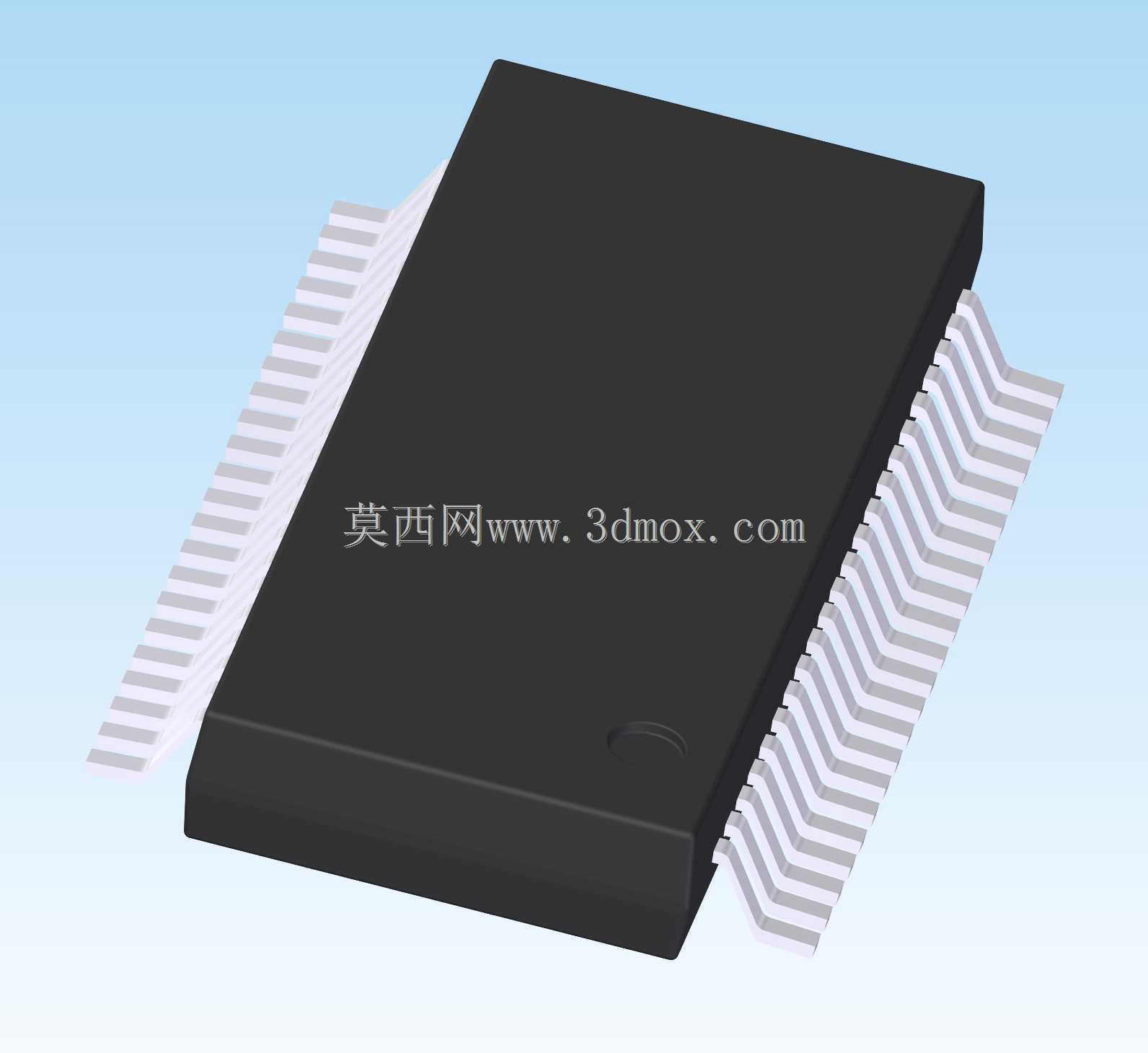

　　设计过程中优先还原了塑封芯片的实际成型特征，主体黑色塑封体采用SMC模塑料成型后的真实倒角特征，没有做过度的理想化直角处理，四个边角的脱模斜度、塑封体表面的模压定位凹点都按照实际量产工艺做了还原，引脚部分采用 gull-wing 型鸥翼式成型结构，每一侧22个引脚的共面度公差控制在0.1mm以内，完全匹配SMT回流焊工艺对引脚共面度的要求，引脚的折弯半径、伸出长度、引脚间距都严格遵循SSOP-44封装的JEDEC标准尺寸，不会出现模型与实际PCB焊盘对位偏差的问题。

　　从安装边界维度来看，模型标注的塑封体本体长宽尺寸、引脚总宽度、元件本体高度都完全对应量产元件的实际尺寸，在PCB布局时，可直接参考模型划定元件的禁布区范围，包括引脚外侧的焊盘预留空间、芯片本体下方的走线禁布区域，同时也能匹配SMT贴片机的吸嘴取料位置验证，塑封体上表面的平整区域完全对应贴装时的吸嘴接触范围，不会出现模型与贴装工艺要求不符的问题。不同于理想化的参数化建模，这款模型还原了塑封体表面的细微脱模纹理特征、引脚镀层的金属质感区分，在做产品整机渲染、装配工艺演示时也能直接使用，不需要额外做外观细节调整。

　　在结构设计思路上，没有为了简化建模而省略引脚的折弯过渡特征，每一个引脚的根部与塑封体的结合位置都做了密封胶层的过渡处理，还原实际封装过程中塑封料溢出包裹引脚根部的真实形态，避免模型出现引脚与塑封体之间存在缝隙的失真问题。针对板级热设计的需求，模型也还原了塑封体的实际壁厚，在做热仿真分析时，可直接基于模型的实体尺寸赋予塑封料的导热参数，不需要额外调整模型壁厚，能有效缩短热仿真前处理的时间。对于需要做整机跌落仿真的结构工程师来说，模型的引脚折弯弧度、塑封体的圆角特征都完全符合实际元件的力学结构特征，导入仿真环境后可直接划分网格完成应力分析，不需要额外修复几何特征。

　　在实际选型验证环节，这款模型可直接用于核对芯片与周边电解电容、接插件、散热片的安装间隙，尤其是在高密度布局的BMS板卡上，芯片周边往往会布置电流采样电阻、通信隔离器件，通过三维模型的装配校验，可提前发现元件高度冲突、引脚与周边走线距离不足的问题，减少PCB改版次数。不同于仅提供外形轮廓的简化模型，这款模型的引脚间距精度控制在0.01mm以内，完全匹配PCB封装库的焊盘位置，在导出STEP格式进行板级装配时，不会出现引脚与焊盘错位的情况，能直接用于生成装配检查报告，确认所有元件的安装空间满足工艺要求。
