带焊盘表面安装二极管封装结构

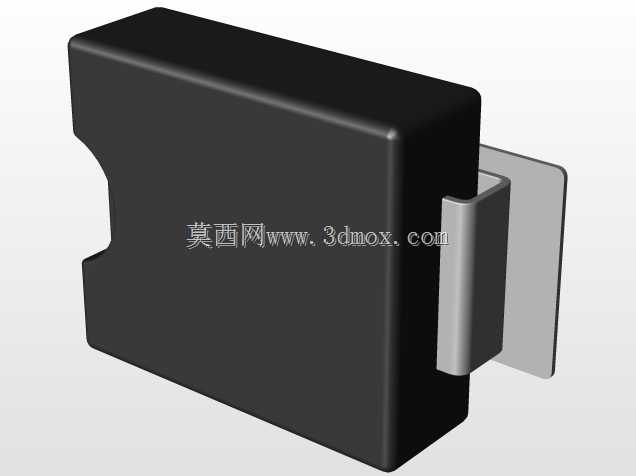

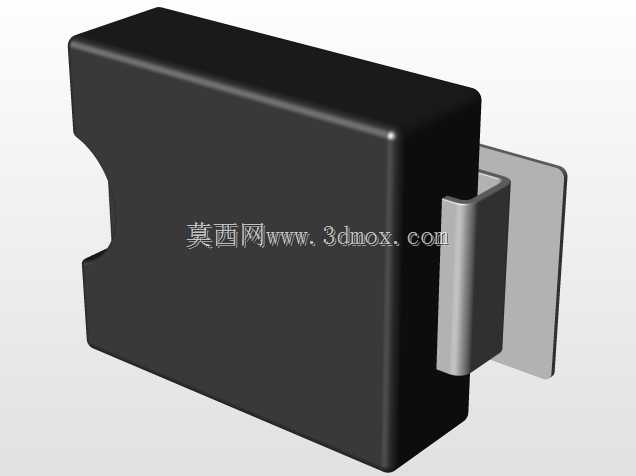

　　在消费电子、工业控制板卡的PCB布局环节，表面贴装类分立器件的封装建模精度，直接决定了SMT产线的钢网开孔准确性、回流焊后的良率表现，很多初入行的结构工程师容易忽略这类小尺寸器件的安装边界建模，等到打样阶段才发现焊盘干涉、丝印偏移、器件与周边壳体间隙不足的问题，反倒拖慢整个项目的迭代节奏。这款表面安装二极管的封装建模，核心围绕320x240mil的标准占位尺寸搭建，建模过程中特意区分了功能精度与外观精度的优先级：引线部分与焊盘区域严格按照IPC-SM-782贴装标准做尺寸约束，焊盘的长宽、相邻焊盘的中心距、焊盘与器件本体边缘的安全距离都做了参数化锁定，不管是导入Altium Designer做PCB封装匹配，还是在结构软件里做整机装配干涉检查，都不会出现尺寸偏差导致的装配报错。实际做板级布局的时候，这类二极管常被用在电源次级整流、信号续流、ESD防护回路里，很多工程师在布局时只关注器件本体的投影尺寸，忽略焊盘拖锡后的外扩余量，还有器件焊接后引脚爬锡的高度空间，很容易在后续做三防漆涂覆、或者壳体装配时出现短路风险，这个模型在搭建时就把焊盘的占用面积单独做了基准面标识，布局时可以直接调用这个基准面做禁布区划定，不用再额外查手册计算焊盘外扩尺寸。

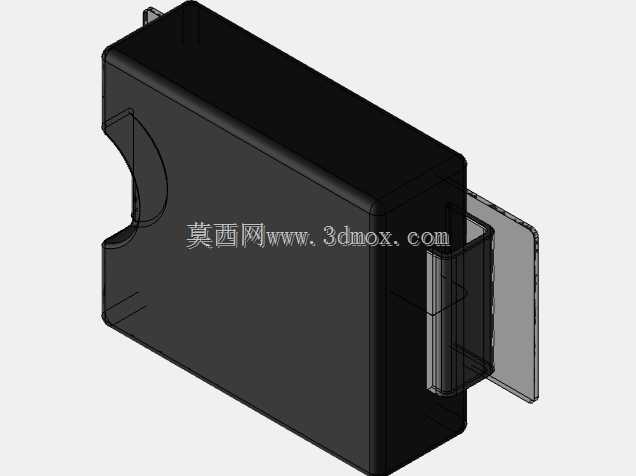

　　关于器件本体的建模，考虑到电路设计阶段的实际需求，塑料封装部分只做了轮廓匹配，没有还原拔模斜度、表面丝印这类不影响装配的细节——毕竟在板级堆叠仿真时，我们只需要确认器件的最大外形轮廓不会和周边的接插件、电容、屏蔽罩发生干涉，过度还原注塑细节反而会增大文件体积，拖慢整板装配的加载速度。引线部分的建模特意做了折弯角度的还原，因为表面贴装二极管的引线成型角度直接影响焊接时的应力释放，如果建模时把引线做成直插式的垂直结构，做热仿真时就无法准确模拟引脚的导热路径，也没法评估回流焊过程中器件的立碑风险。

　　在做安装边界定义时，除了焊盘的平面占用面积，还在器件高度方向做了10%的余量预留，考虑到不同厂商生产的同规格二极管会有封装厚度公差，还有SMT贴装时的焊锡厚度偏差，这个余量可以避免结构件与器件顶部硬接触导致的器件压损。很多硬件工程师在选型时习惯只看datasheet里的标称尺寸，忽略不同批次器件的尺寸公差带，做结构评审时经常出现“标称尺寸满足间隙要求，实际来料装不进去”的问题，这个模型在搭建时就把本体的长宽高尺寸都按行业通用的上公差做了偏移，相当于把最坏情况的装配边界提前做进模型里，布局时只要这个模型能放下，同规格的量产器件就不会出现装配干涉。

　　另外，模型里的焊盘部分单独做了图层区分，导出STEP格式时可以选择隐藏焊盘只保留器件本体，也可以单独导出焊盘轮廓给PCB工程师做封装核对，不用再反复在不同软件之间切换测量尺寸。在做电源类板卡设计时，这类二极管通常布置在变压器次级、输出滤波电容附近，大电流工况下器件本身会有一定温升，建模时保留了本体与焊盘的连接结构，也方便热仿真软件识别导热路径，不用再额外设置接触热阻参数。对于刚接触SMT封装建模的工程师来说，这个模型也可以作为标准封装的建模参考：优先保证焊盘与引线的尺寸精度，本体轮廓满足干涉检查需求即可，不用在外观细节上浪费过多建模时间，毕竟板级设计的核心是保证可制造性与装配可靠性，过度追求外观细节反而会偏离工程设计的核心目标。实际产线调试时，这类小尺寸表贴器件的吸嘴取料位置也和本体外形直接相关，模型的本体顶部平面做了平整化处理，导入贴片机编程软件时可以直接识别取料中心点，不用再手动设置拾片坐标偏移，能减少产线调试的准备时间。
