SOT539A封装恩智浦射频功率晶体管

　　在射频功率放大设备的硬件开发环节，SOT539A封装的射频功率晶体管是高频信号链路里的核心功率输出部件，这类器件常应用在广播发射基站、工业高频加热设备、航空通信地面站、专业射频测试仪器的功率输出级，承担将小功率射频信号放大至额定发射功率的作用，其性能直接决定整套射频设备的信号覆盖范围、输出效率与长期运行稳定性。做这类器件的三维结构建模时，首先要贴合实际生产中的SMT贴装工艺要求，不能只做外观示意，必须把封装本体、引脚共面度、散热焊盘的尺寸公差控制在贴片设备可识别的精度范围内，否则导出的模型用于PCB结构干涉检查时会出现错判，导致实际生产阶段出现器件贴装偏移、散热焊盘虚焊的问题。

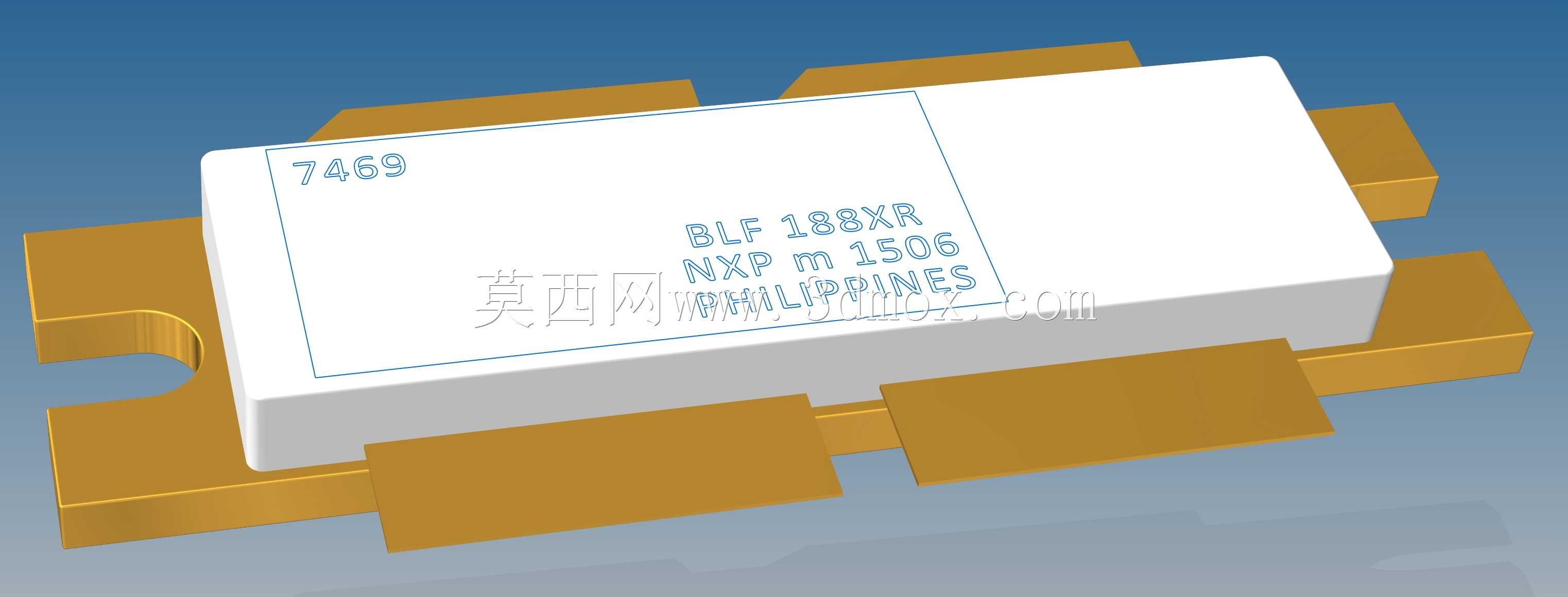

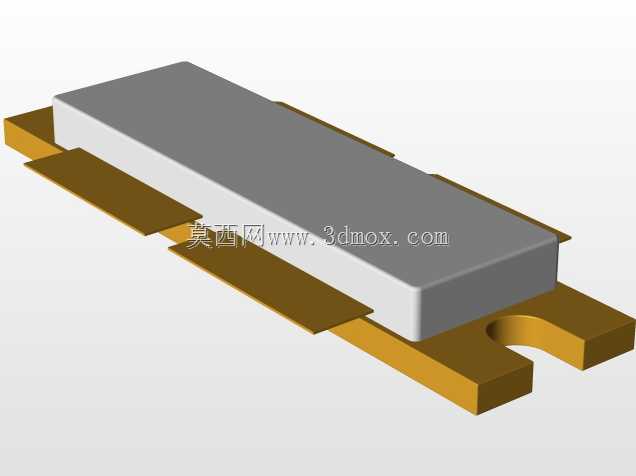

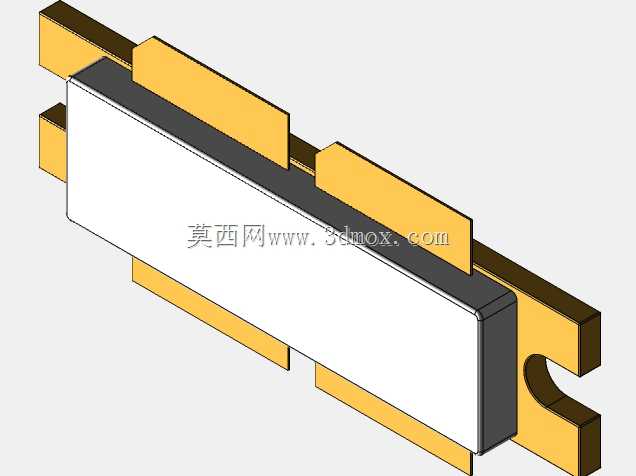

　　从结构设计角度看，这款SOT539A封装的射频晶体管采用陶瓷绝缘基座搭配金属散热底座的结构，白色陶瓷本体上印有器件型号、生产批次与产地标识，引脚为宽幅镀金铜质引出端，既保证高频信号传输时的阻抗连续性，又能在大电流输出时降低引脚自身的导通损耗，底部的大面积金属散热凸台是设计时需要重点关注的部分，建模时要严格按照器件手册给出的散热焊盘尺寸预留安装间隙，保证器件装配后散热底座能和PCB上的散热铜箔完全贴合，必要时还要在模型里预留导热硅脂的填充厚度空间，避免结构装配时出现器件被顶起、引脚虚接的问题。

　　实际做整机结构布局时，这类射频功率管周边不能布置过高的电解电容、接插件等元器件，要预留足够的爬电距离与散热风道空间，模型里的引脚伸出长度、本体高度、散热凸台的突出尺寸都要和实物实测值保持一致，尤其是引脚的共面度公差，要控制在0.1mm以内，匹配SMT贴片机的吸嘴拾取高度、焊膏印刷钢网的开口设计要求。不同于普通小信号晶体管的封装，SOT539A作为大功率射频器件的封装，其引脚的排布不是等距设计，输入、输出引脚的间距做了加宽处理，建模时要准确还原引脚的位置度，避免PCB设计时出现焊盘与引脚错位的问题，同时陶瓷本体的边角做了微小的倒角处理，既避免生产过程中陶瓷本体出现崩边，也能减少贴装时吸嘴拾取的定位误差。

　　在通信设备的结构设计中，这类射频功率管往往还要搭配额外的散热片使用，建模时可以根据器件的散热面尺寸预留散热片的安装定位基准，保证散热片安装后不会和周边的屏蔽罩、传输线结构产生干涉，另外器件本体上的标识位置也要准确还原，方便生产过程中的目视检查、AOI光学检测时的器件方向识别，避免出现反向贴装的生产事故。从安装边界来看，这款器件的贴装区域要避开PCB上的安装孔、拼板连接筋位置，模型里要标注清楚器件的禁布区范围，也就是器件本体投影区域外0.5mm范围内不能布置其他元器件、过孔与走线，保证焊膏印刷、回流焊接时的工艺可靠性，同时金属散热底座的下方不能布置任何信号线，避免高频信号通过散热底座耦合产生干扰。做这类电子元器件的三维建模，核心是服务于整机的结构验证与工艺可行性检查，不需要做过度的外观美化，但所有和装配、散热、电气安全相关的尺寸必须做到和实物一致，哪怕是引脚的弯折角度、陶瓷本体的厚度公差、散热凸台的表面粗糙度对应的装配间隙，都要在模型里有所体现，这样结构工程师在做整机虚拟装配时，才能提前发现干涉、工艺性差的问题，减少实际打样阶段的改模次数，缩短产品的开发周期。
