IP67级防水SMC舱壁射频连接器结构

　　这款SMC型舱壁连接器的改型设计，核心瞄准户外通讯基站、野外测试设备、海事电子装置这类对腔体密封性有硬性要求的应用场景——常规SMC连接器仅能满足普通室内设备的射频信号传输需求，一旦遇到喷淋、短时浸水、高湿度凝露工况，水汽会顺着装配缝隙渗入设备腔体内部，轻则造成射频信号驻波比异常、传输损耗陡增，重则直接烧毁后端射频链路的敏感器件，因此在原有标准连接器结构基础上做密封升级，是这类特殊工况选型时的刚性需求。

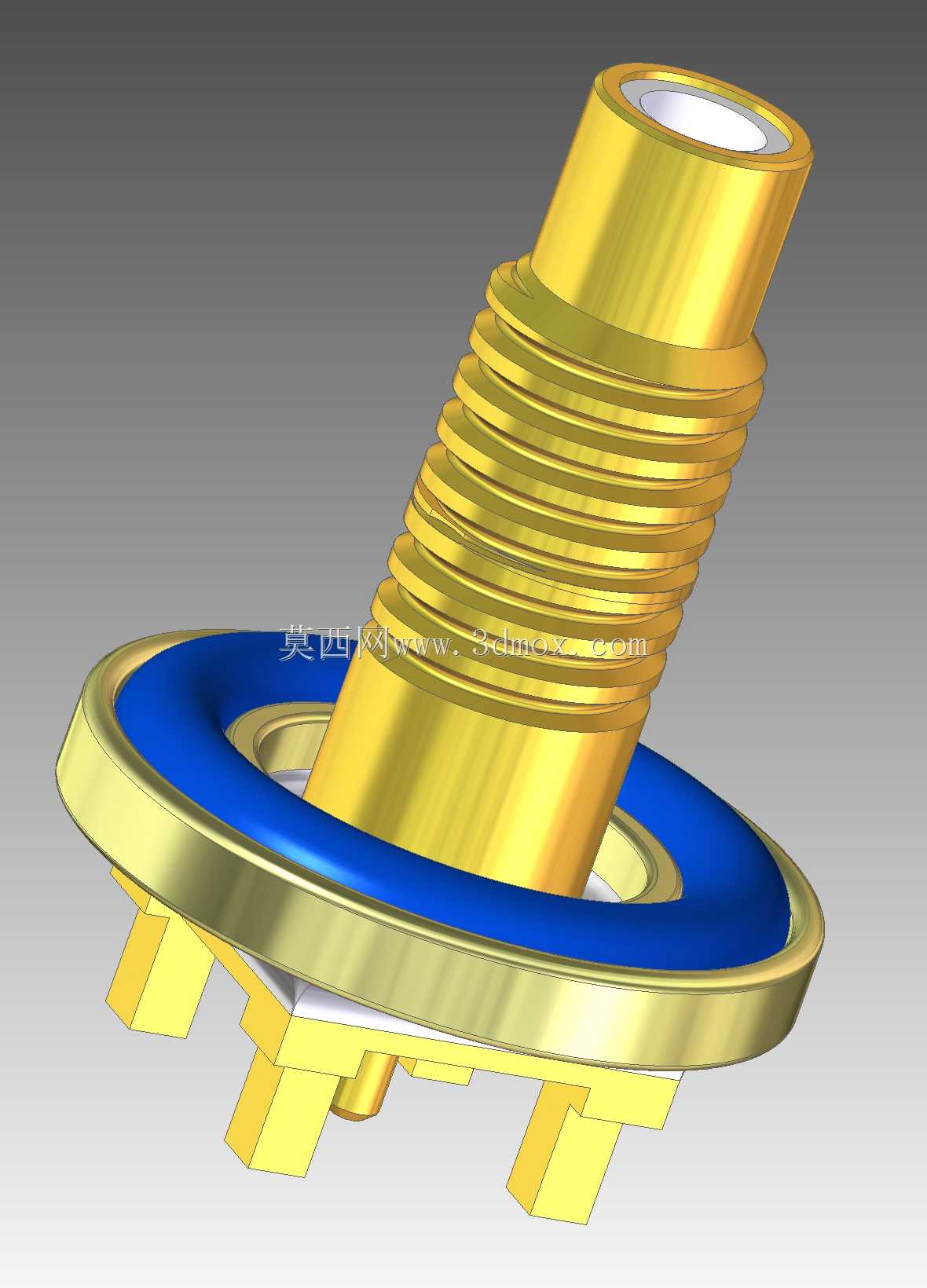

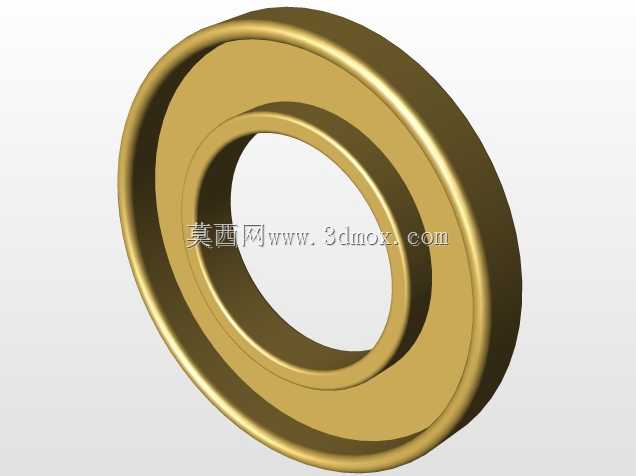

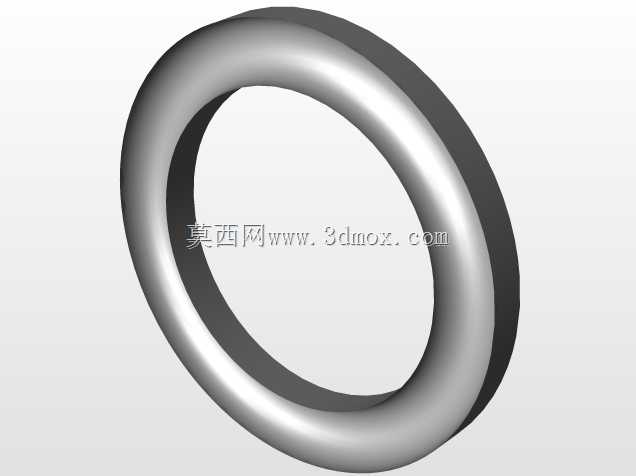

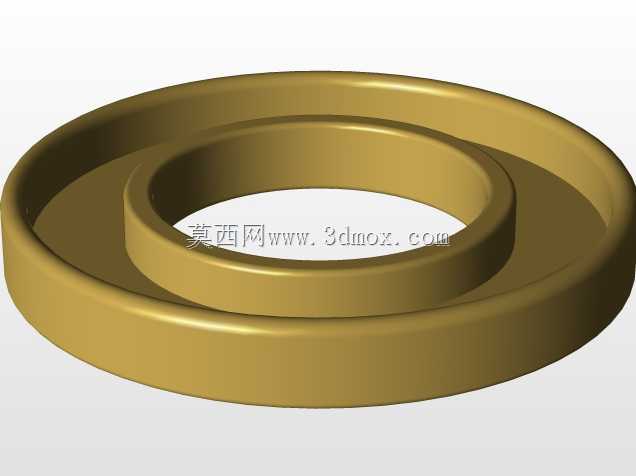

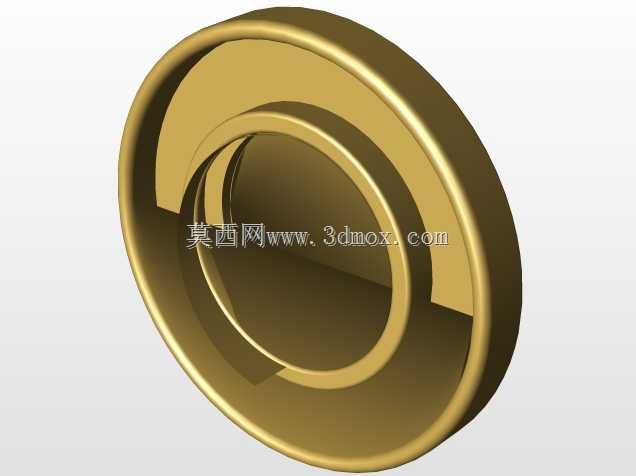

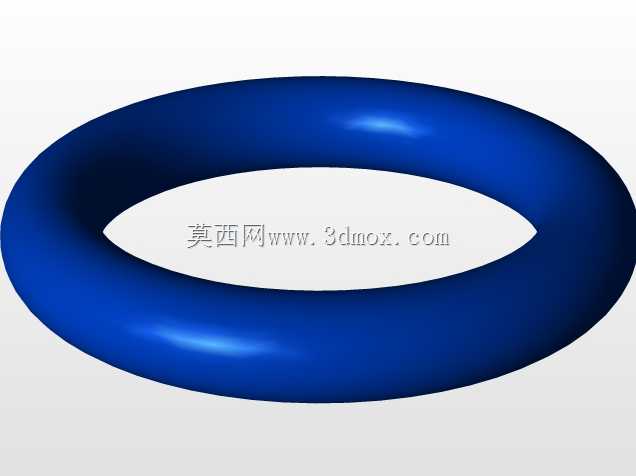

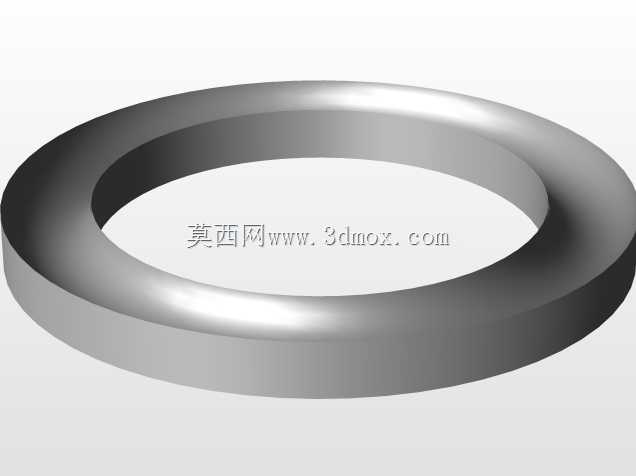

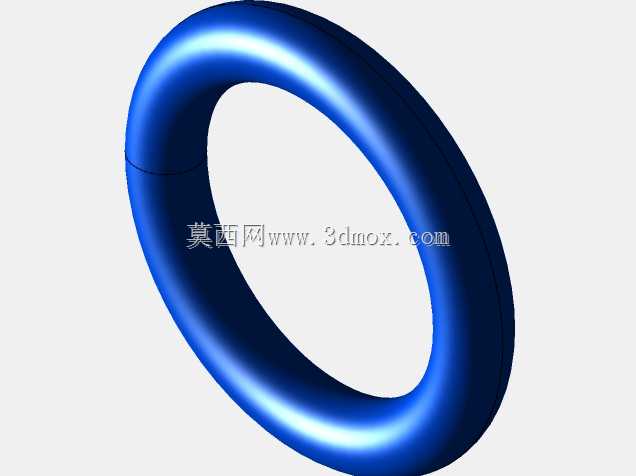

　　从实际功能落地的角度看，这款连接器保留了标准SMC接口的射频传输特性，特性阻抗匹配常规射频系统常用的50Ω规格，工作频段覆盖DC到6GHz范围，完全兼容现有同规格SMC公头的插拔对接，不需要对设备端的 mating 接口做任何改型，替换成本极低。密封性能的实现没有采用复杂的一体化灌封结构，而是通过多层密封结构的组合来达成IP67的防护等级：首先在舱壁安装的法兰面位置，增加了定制厚度的机加工金属垫圈，垫圈与连接器法兰、设备安装面板之间夹装适配尺寸的O型密封圈，当后部的锁紧螺母按规定扭矩拧紧时，O型圈被均匀压缩，填充掉法兰面与安装面板之间的所有微观缝隙，阻断水汽从安装孔位渗入设备内部的路径；其次在中心导体与绝缘子的配合间隙、外导体的拼接缝隙位置，预先填充了适量的焊料做封缝处理，避免水汽顺着导体与绝缘介质的装配缝隙进入连接器内部；针对部分高压、高湿的极端工况，还预留了后部中心导体出口的环氧树脂灌封工艺位，装配完成后可在该位置灌注低应力环氧树脂，完全封堵中心导体与尾部线缆之间的间隙，进一步提升长期使用的密封可靠性。

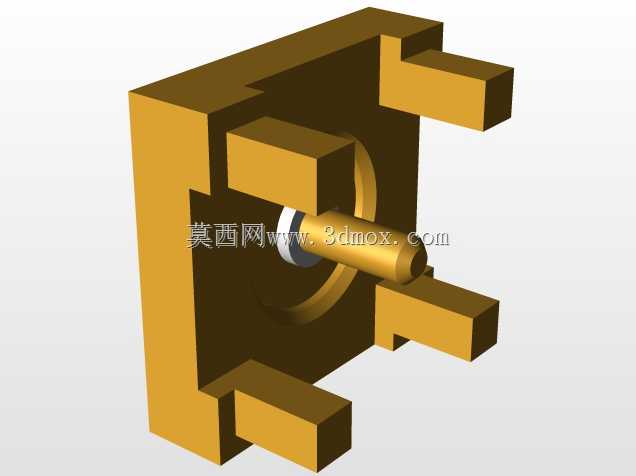

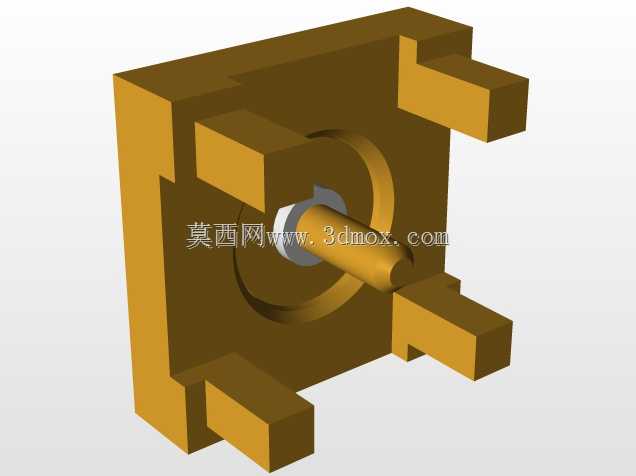

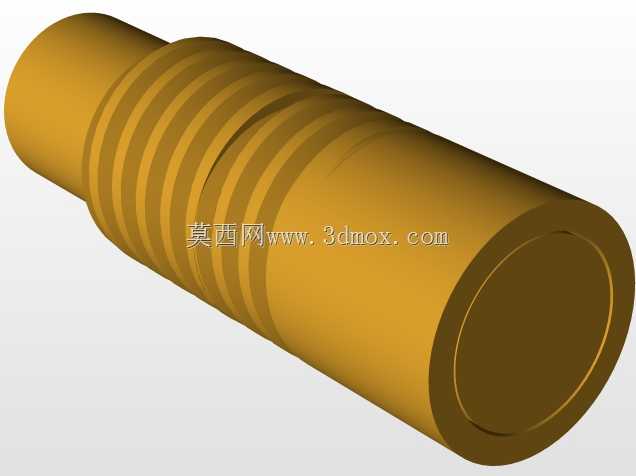

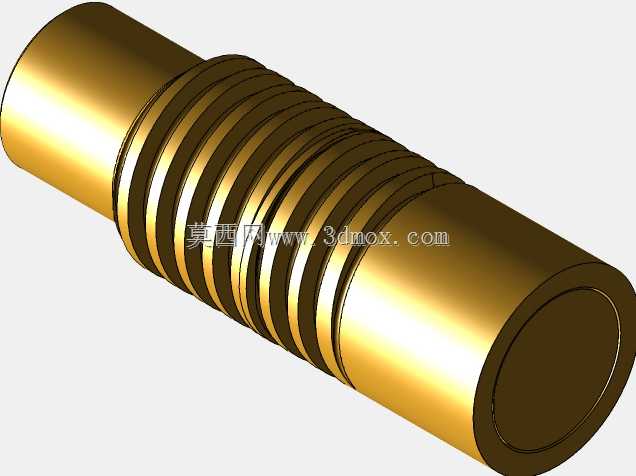

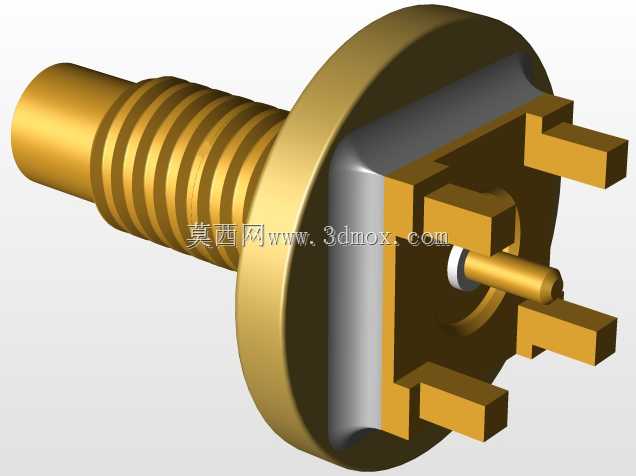

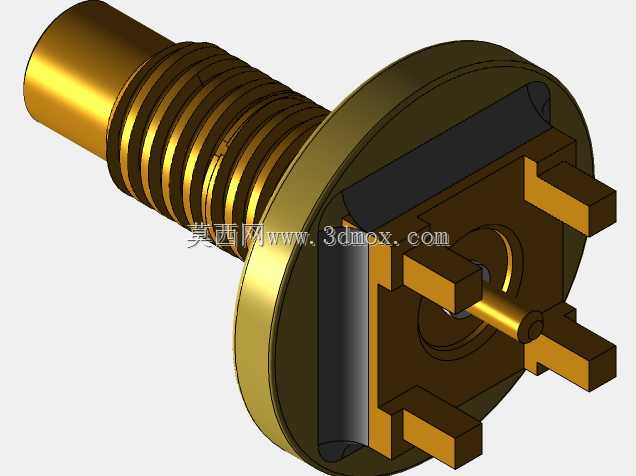

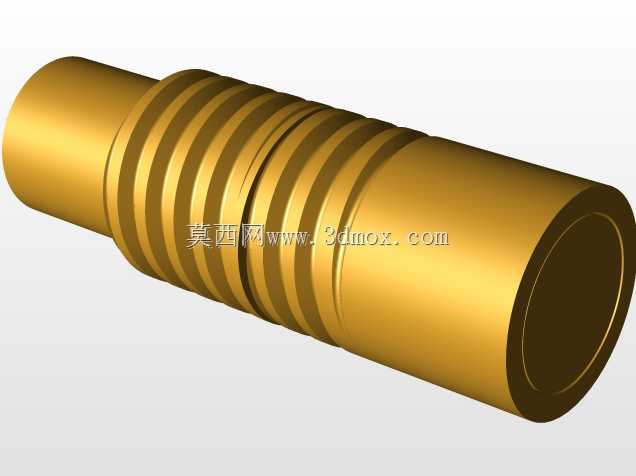

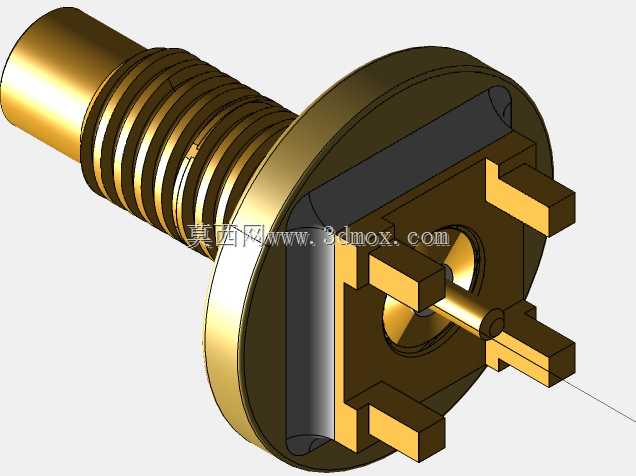

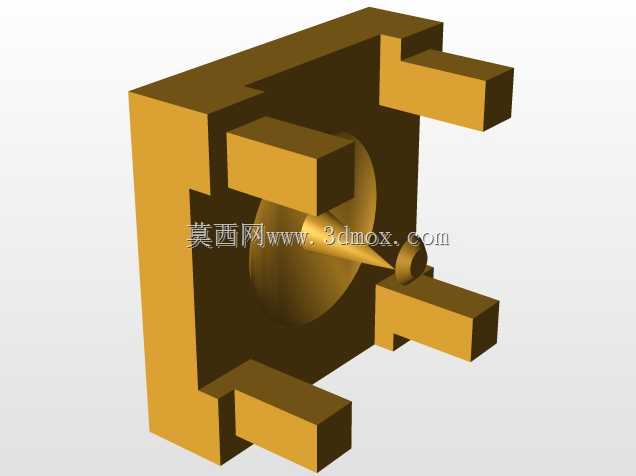

　　从结构设计的细节来看，连接器主体采用黄铜镀金材质，既保证了射频信号传输的低损耗特性，也具备足够的结构强度应对舱壁安装时的锁紧扭矩，同时镀金层的抗腐蚀能力也能适应户外盐雾、潮湿的使用环境。法兰盘采用圆形带定位缺口的结构，安装时可以卡在面板的定位槽内，避免拧紧后部螺母时连接器跟转，损坏内部的绝缘子与中心导体结构；前部的外螺纹接口尺寸完全符合SMC连接器的标准规范，对接时的插拔手感、锁紧力度与标准件完全一致，不会出现适配不良的问题。尾部的四个焊脚是为PCB直插安装设计的，穿过设备内部的PCB安装孔后焊接固定，既可以实现连接器与设备内部射频电路的可靠接地，也能辅助承受线缆插拔时的侧向力，避免长期使用后连接器出现松动。

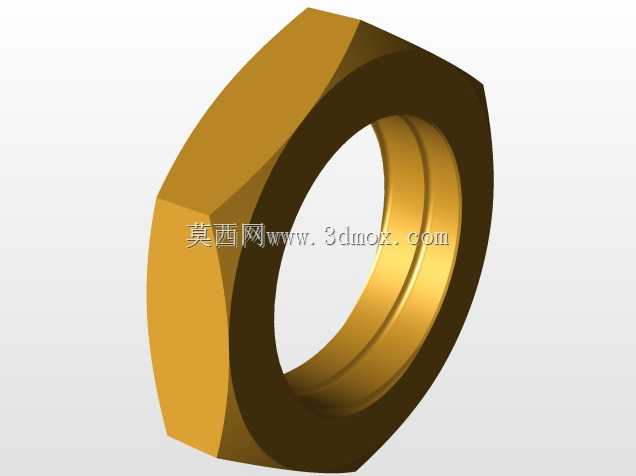

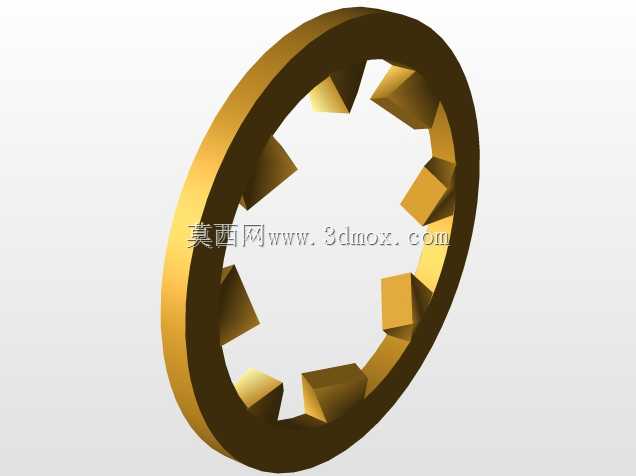

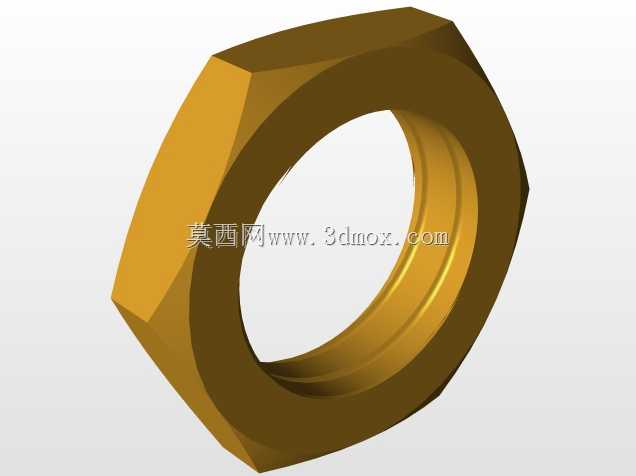

　　在安装边界尺寸上，这款连接器的穿板安装孔径适配标准SMC舱壁连接器的常规开孔尺寸，不需要对原有设备的面板安装孔做二次扩孔或修改，法兰盘的外径比安装孔径大4mm左右，保证O型圈的压缩量足够实现密封；螺纹段的长度适配1mm到3mm厚度的设备面板，覆盖了常规通讯设备壳体、户外防水机箱的板材厚度范围，锁紧螺母采用标准细牙螺纹，拧紧后可以通过防松垫圈或者点胶的方式做防松处理，应对振动工况下的连接可靠性。中心导体的插针尺寸与标准SMC接口完全一致，插合后的接触电阻小于5mΩ，保证射频信号的稳定传输；绝缘子采用聚四氟乙烯材质，既具备优异的绝缘性能，也能在-40℃到125℃的温度范围内保持尺寸稳定，不会因为温度形变导致密封失效或者射频性能劣化。

　　实际选型使用时需要注意，O型圈的材质需要根据具体使用环境选择，常规工况采用丁腈橡胶即可满足密封需求，若应用在存在油污、强紫外线照射的户外场景，则需要更换为氟橡胶材质的O型圈，避免长期使用后密封圈老化开裂导致密封失效；焊料封缝的位置需要控制焊接温度与时间，避免高温导致内部的聚四氟乙烯绝缘子受热变形，影响中心导体的同轴度，进而导致射频驻波比超标；尾部环氧树脂灌封时需要选用与金属、线缆外被附着力好的低应力灌封胶，避免温度循环过程中胶层开裂，同时灌封深度不能超过尾部焊脚的焊接位置，避免影响焊脚与PCB的焊接可靠性。这款改型结构没有改动标准SMC连接器的核心射频传输结构，仅在密封相关的结构上做了增量设计，因此其射频性能与标准件保持一致，同时密封性能可以满足IP67的防护要求，能够在1米水深浸泡30分钟的工况下不出现进水问题，完全适配户外通讯、海事电子、野外勘探设备的使用需求。
