方形内置式卫星定位接收天线结构

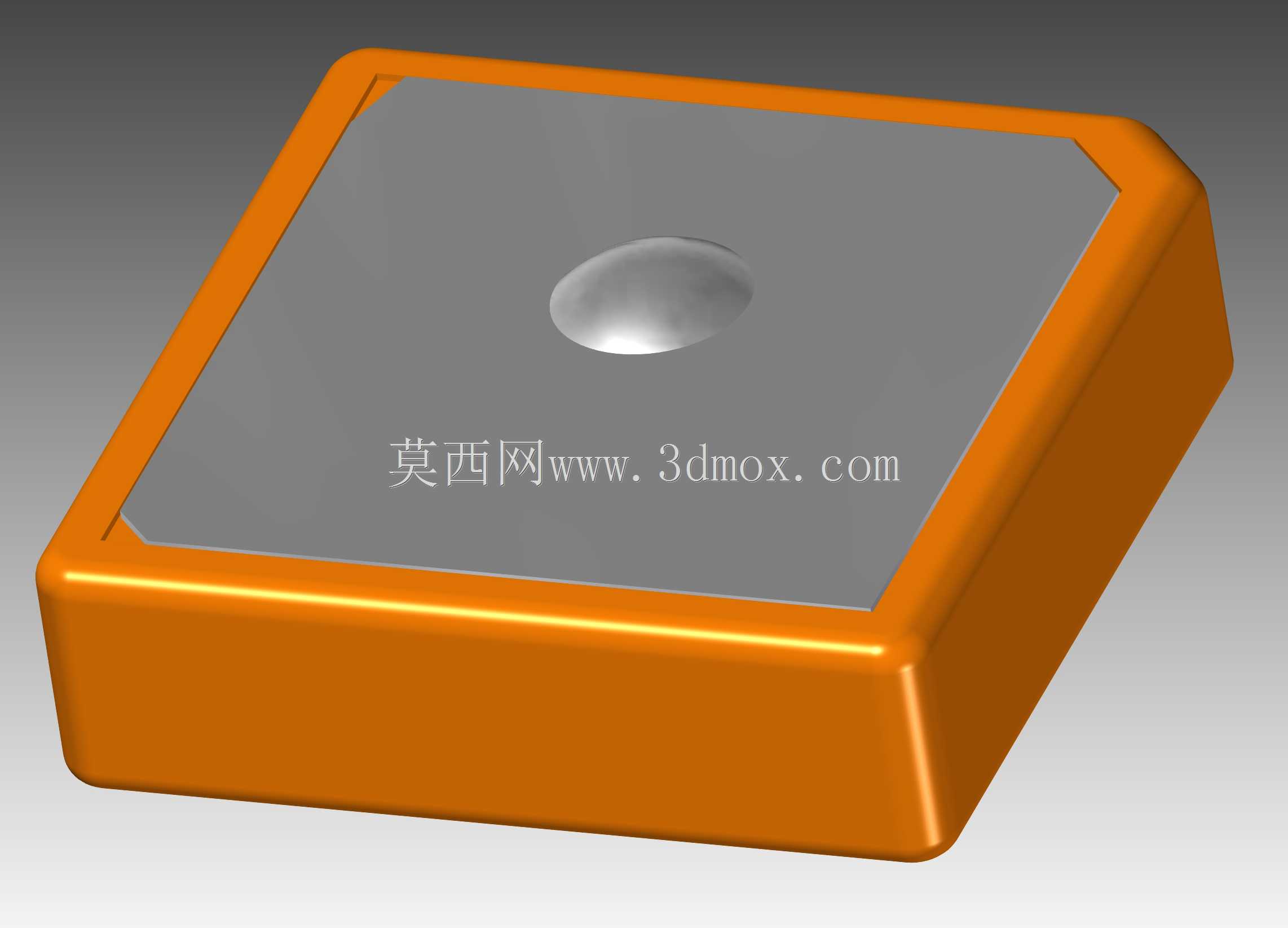

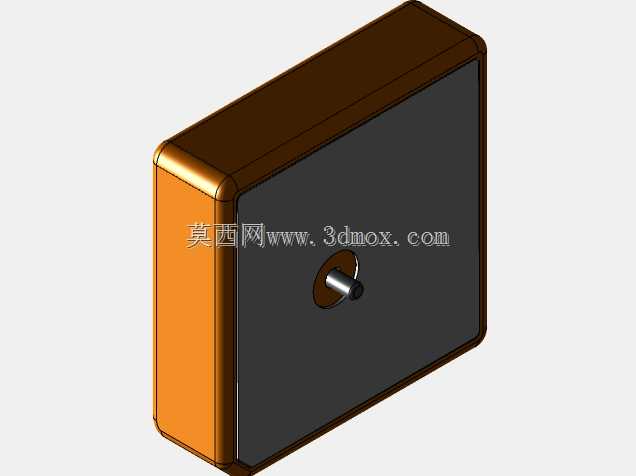

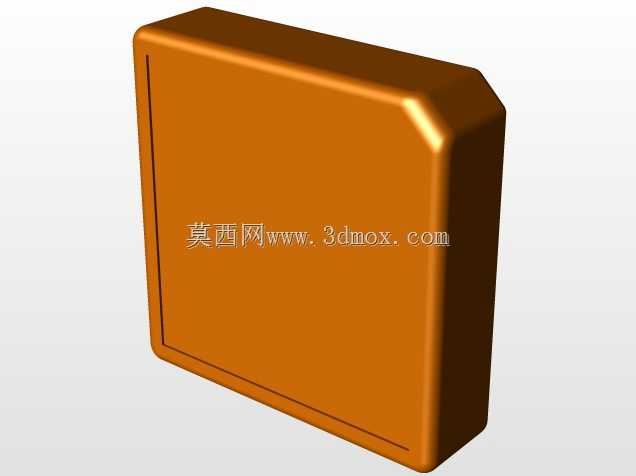

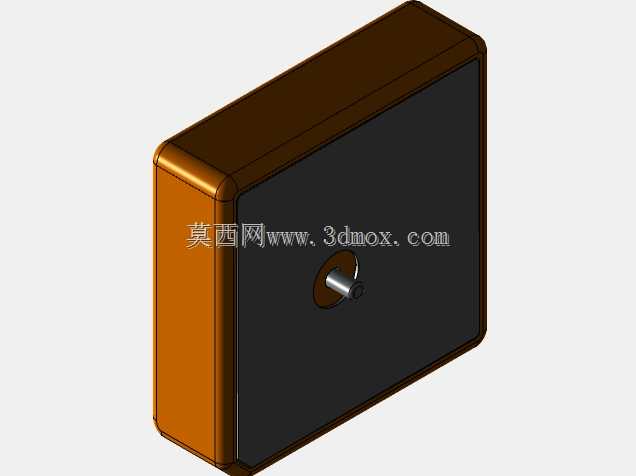

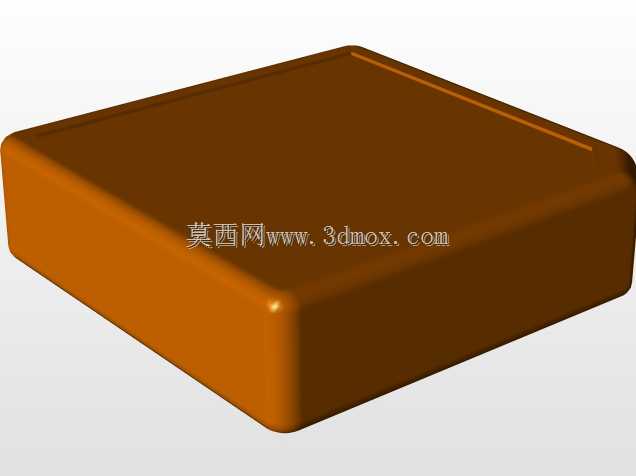

这类小型方形卫星定位接收天线，目前在车载定位终端、便携式导航设备、户外测绘手持机、共享出行载具定位模块中应用十分广泛，核心作用是捕获在轨卫星信号，为后端解算模块提供稳定的射频信号输入，支撑位置、速度、时间信息的实时输出。从结构设计来看，整体采用带圆角的方形壳体构型，上盖为信号透传面，采用低介电常数的工程塑料材质，避免对卫星信号造成过多衰减，中心位置的凸起结构是内置陶瓷介质天线的对应点位，该区域做了局部加厚的平滑过渡处理，既可以保护内部脆弱的陶瓷介质基材，也能减少壳体接缝处的信号反射干扰。外围橙色的壳体边框采用耐候性工程塑料注塑成型，圆角设计一方面可以降低安装过程中边角磕碰造成的壳体开裂风险，另一方面也能减少应力集中，提升户外高低温循环工况下的结构稳定性，边框与上盖采用卡扣加密封胶圈的装配形式，可满足日常使用中的防尘防泼溅要求，适配车载、户外露天等多类安装场景。设计阶段需要重点把控安装边界的预留，这类天线的安装面要求尽量避开金属遮挡物，金属材质会对卫星信号产生屏蔽效应，因此在整机布局时，通常会将天线布置在设备壳体的最上方区域，安装面下方预留足够的净空区域，避免与主板上的高频电路、金属屏蔽罩距离过近产生信号干扰。外形尺寸上属于紧凑型设计，方形构型更便于在矩形壳体内做布局固定，不需要额外做异形安装位的适配，安装时可采用背胶粘贴或者螺丝固定的形式，边框侧面预留的微小间隙可用于走射频连接线，连接线从壳体侧边引出后连接至后端的信号解算电路板，走线槽位做了防拉扯设计，避免装配或者使用过程中线缆受力松脱。从功能特性来看，这类内置天线相比外置棒状天线，集成度更高，不需要在设备壳体上额外开孔安装射频接头，整机的密封性能更容易保证，同时方形的结构可以最大化利用设备内部的边角空间，在有限的安装尺寸内尽可能增大天线介质板的面积，提升信号增益，弱信号环境下的捕获能力更稳定。结构建模过程中需要重点关注上盖透波面的壁厚均匀性，壁厚不均会导致信号穿过时产生相位偏移，影响定位精度，同时壳体的合模线位置要避开天线正上方的信号接收区域，避免合模线处的飞边、材质密度差异对信号造成不必要的干扰。
