金属旋转挂扣式快开连接锁具结构设计

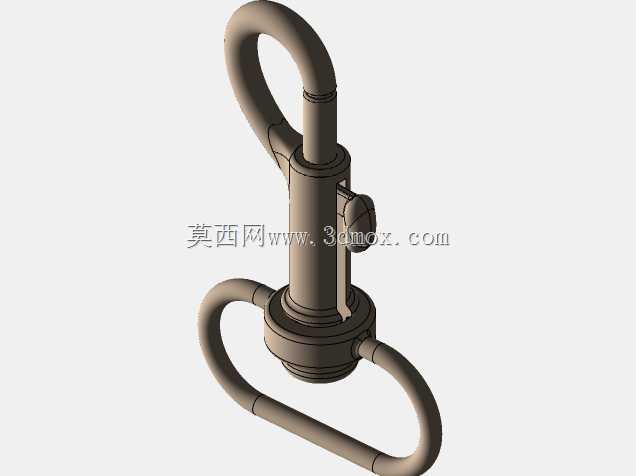

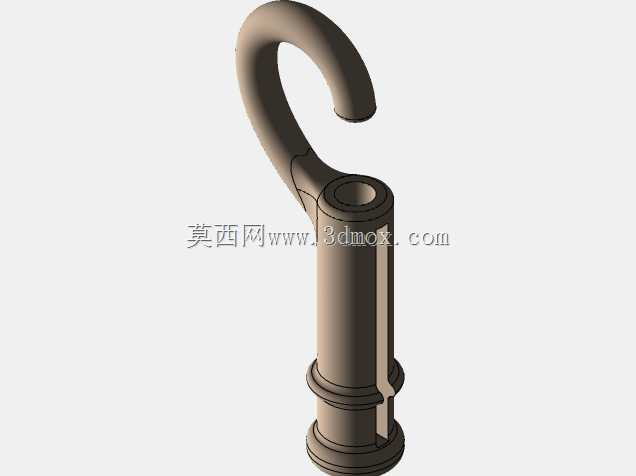

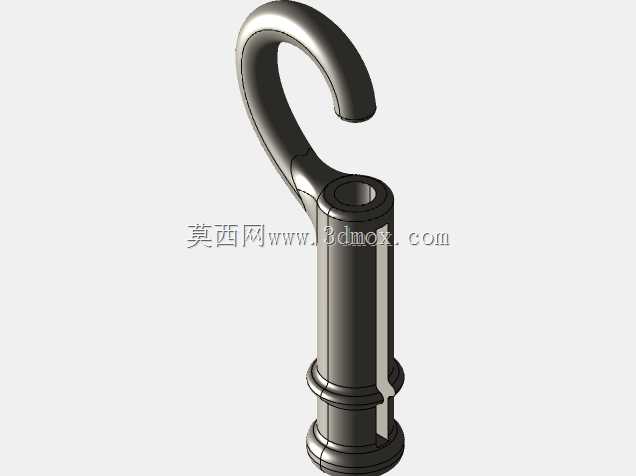

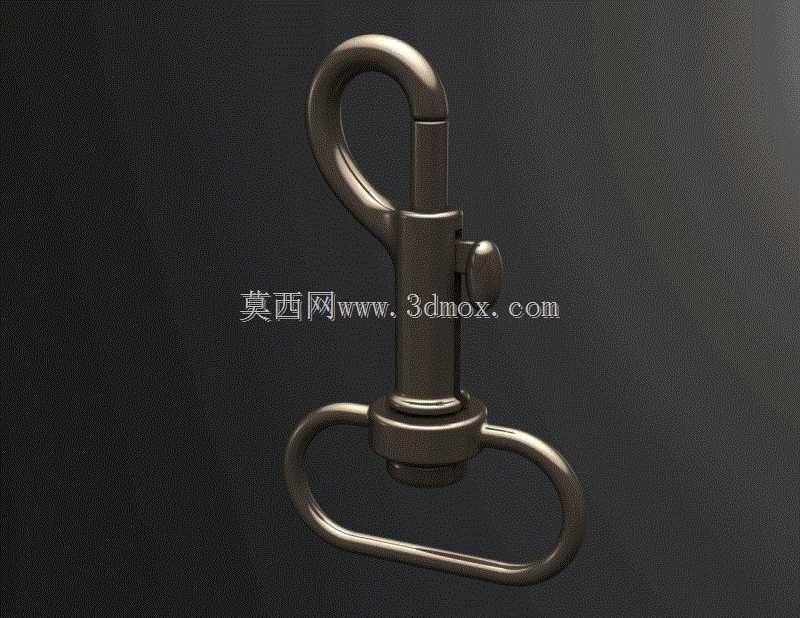

这款金属锁具属于快开式连接挂扣类五金配件，在日常生产与生活场景中有着极为广泛的应用，常见于箱包束带连接、宠物牵引绳端头固定、户外装备挂载、工装吊具辅助连接、小型工具防坠挂接等场景，核心作用是实现两个独立部件之间的快速连接与便捷拆卸，同时在挂载状态下提供可靠的锁止防护，避免连接意外脱开造成物品掉落或安全隐患。从功能特性来看，这款锁具采用按压式弹性锁止结构，上部的弯形挂钩为主要挂载受力部位，侧面设置的按压拨片内置弹性复位构件，常态下拨片顶出封堵挂钩的开口端，形成封闭的受力环，能够牢牢挂接在固定挂点上，需要拆卸时只需向内按压拨片即可打开挂钩开口，完成脱卸操作，操作逻辑简单单手即可完成，适配需要频繁拆装连接的使用场景。下部的D形挂环通过旋转连接座与上部锁体衔接，连接座内置轴向限位结构，允许下部挂环360度水平旋转，能够在挂载状态下自适应被连接部件的牵拉角度，避免连接织带或绳索出现拧转打结的问题，大幅提升使用过程中的顺畅度。在设计思路上，这款锁具优先考量受力可靠性与操作便捷性的平衡，整体采用一体化的金属成型思路，锁体主体为柱状承力结构，将弹性锁止构件内置于柱体内部，既能够对内部弹性构件形成防护，避免外界灰尘、水汽侵入造成构件卡滞或锈蚀，也能让整体外观更为简洁流畅，没有突出的易磕碰结构。上部挂钩的弧度经过受力优化，挂接接触位置采用圆弧过渡，避免应力集中造成长期受力后的结构变形，挂钩开口尺寸适配常规直径的挂杆、挂环，能够兼容多数通用挂载点位的尺寸要求。下部D形挂环的内空尺寸预留了充足的穿接空间，能够适配不同宽度的织带、不同粗细的绳索以及小型连接环的穿装固定，挂环与旋转座的连接位置采用铆压限位结构，既保证旋转的顺滑度，也不会出现挂环意外脱落的问题。从安装边界来看，这款锁具整体结构紧凑，上部挂钩的外轮廓尺寸适配狭小空间内的挂接操作，不会因为体积过大无法伸入狭窄挂点，下部挂环的旋转半径经过严格控制，旋转过程中不会与上部锁体形成干涉，也不会额外占用过多的安装空间，锁体整体的受力方向沿轴向分布，安装使用时只要保证牵拉方向与锁体轴向基本一致，就能达到最佳的受力状态，避免侧向受力对锁止结构造成额外磨损，延长整体的使用寿命。锁具的所有边角位置都做了圆角钝化处理，没有尖锐的棱角，在使用过程中不会划伤接触的织物、绳索，也不会对操作人员造成剐蹭伤害，兼顾了使用安全性与操作手感。
