推拉式快速夹钳工装夹具结构设计

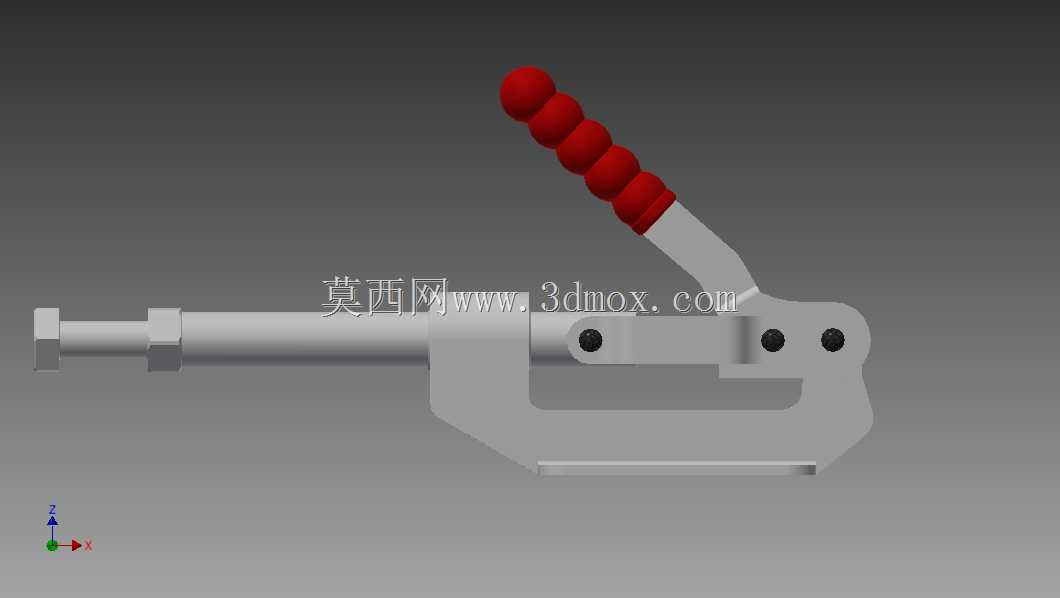

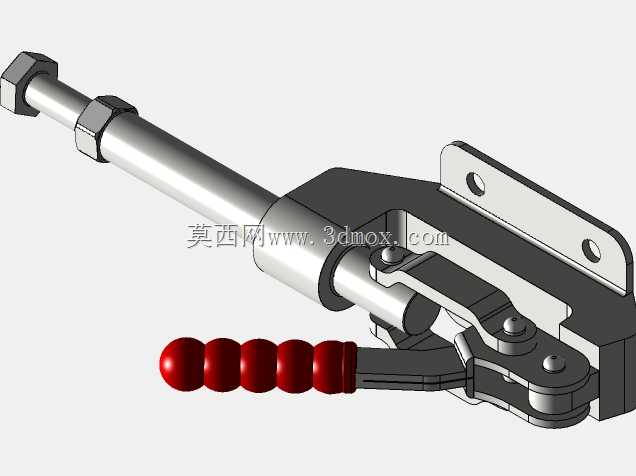

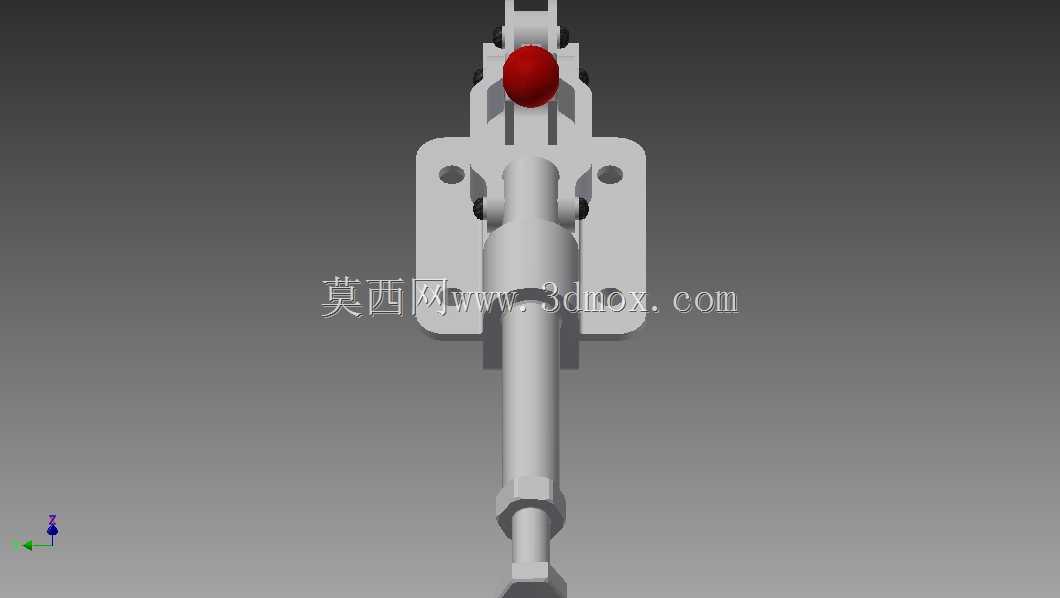

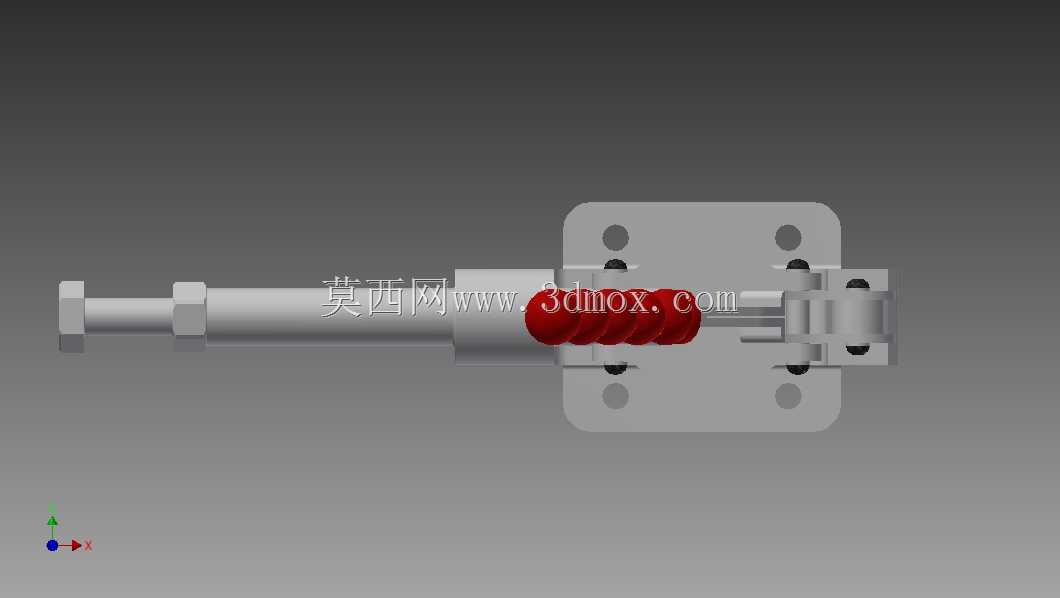

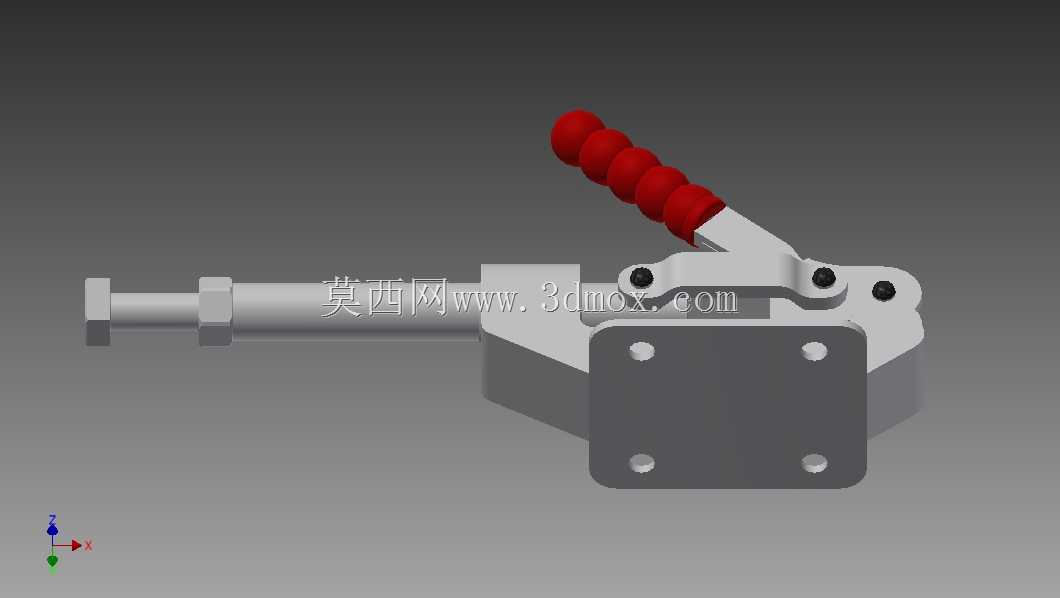

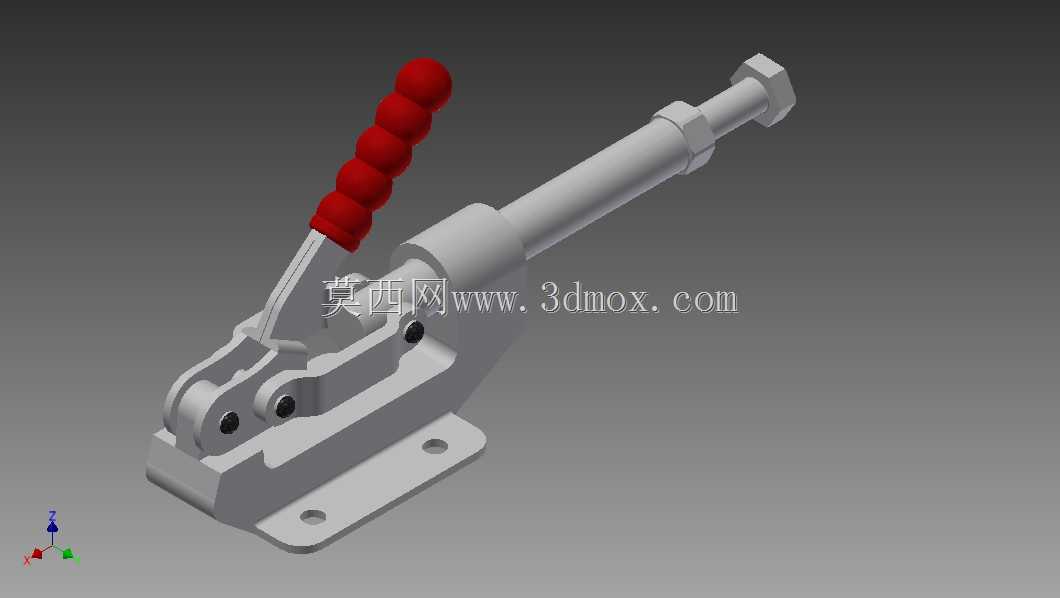

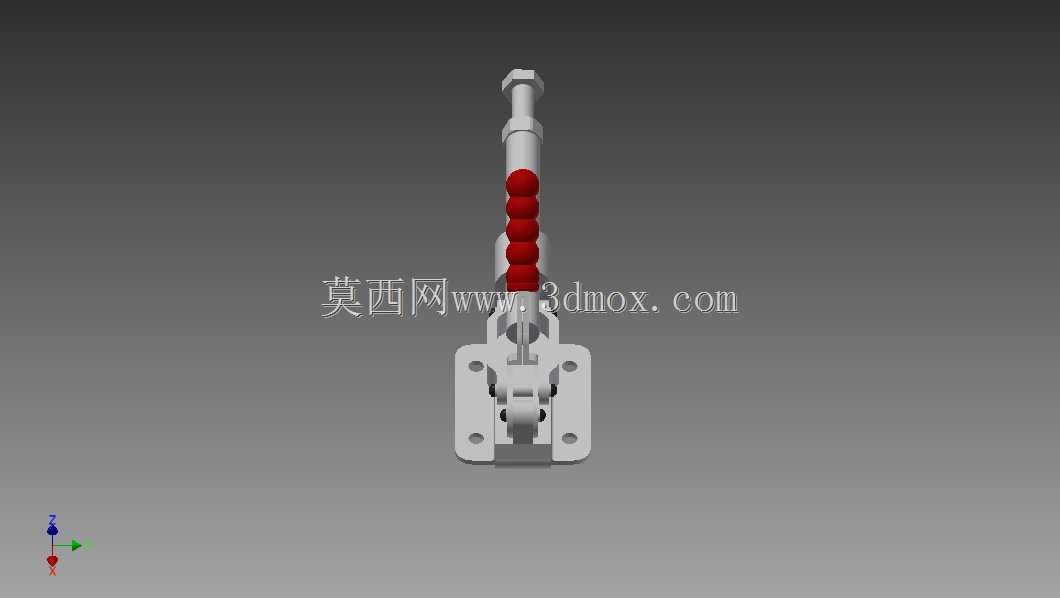

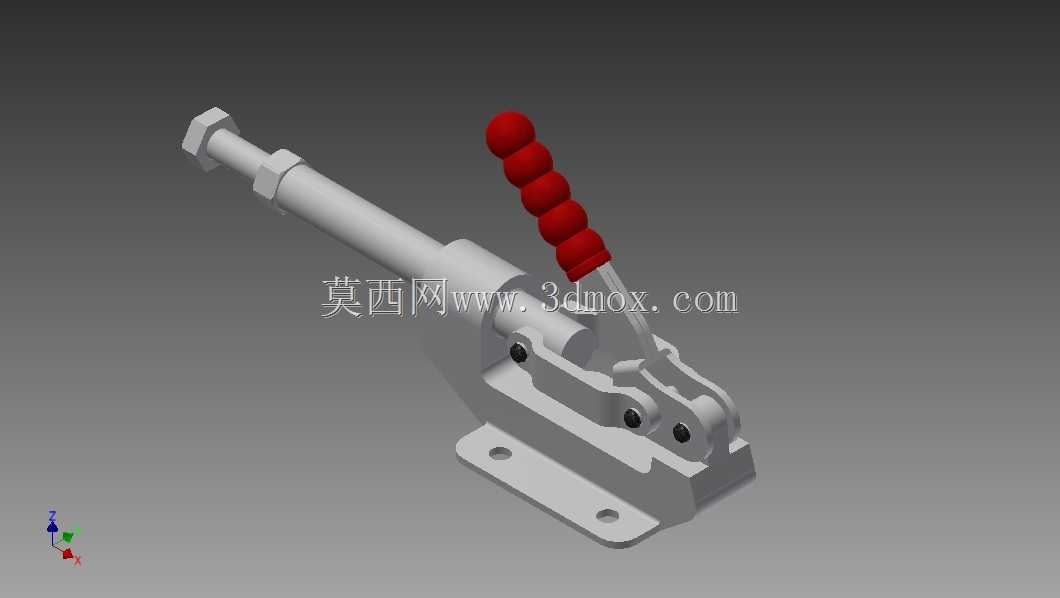

这款推拉式拨动夹是工业生产场景中应用极为广泛的手动快速夹紧元件，在工装夹具领域承担着工件快速定位与压紧的核心作用，常见于电子元器件装配工位、五金件焊接工装、木质家具加工定位、注塑件水口裁切治具、零部件检测定位台等场景，能够替代传统螺栓压紧、压板锁固的繁琐操作，大幅降低操作人员的装夹辅助时长，提升单工位作业效率。从实际功能特性来看，该夹钳采用推拉式施力结构，通过手柄的扳动实现柱塞杆的直线往复伸缩，依靠内部连杆机构的死点自锁特性完成夹紧状态锁止，即便在承受作业振动、外力冲击的工况下也不会出现松脱移位，能够稳定提供272kg的额定承载夹紧力，适配绝大多数中小型工件的装夹夹紧需求，柱塞行程达31.8mm，可兼容不同厚度、不同装夹深度的工件定位需求，操作时仅需单次扳动手柄即可完成夹紧或松脱动作，操作力度适中，一线作业人员无需经过复杂培训即可快速上手使用。从设计思路层面出发，这款夹钳的整体结构围绕高可靠性、长使用寿命、便捷安装的核心需求展开，底座采用带安装孔的平板式结构，可直接通过螺栓固定在工装板、作业台面或专用治具上，安装边界清晰，无需额外设计复杂的转接固定结构；手柄部分采用串珠式防滑握套设计，增大手部与手柄的接触摩擦力，即便操作人员佩戴劳保手套操作也不会出现打滑问题；内部连杆传动结构做了优化的力臂配比，让手柄扳动过程的施力曲线更平缓，避免操作过程出现卡顿、死点卡滞的问题；柱塞杆端部预留外螺纹结构，可根据实际装夹需求搭配不同规格的压头、挡块，拓展不同场景下的装夹适配性。整体外形结构紧凑，不会占用过多工装安装空间，外露的运动部件做了圆滑过渡处理，避免操作过程中剐蹭操作人员手部，兼顾了作业安全性与使用实用性，能够在各类手动化工装、半自动化生产工位中稳定发挥快速夹紧的作用，帮助生产环节压缩装夹辅助时间，提升整体生产节拍的流畅性。
