10mm安装孔绿色凸头按钮开关结构设计

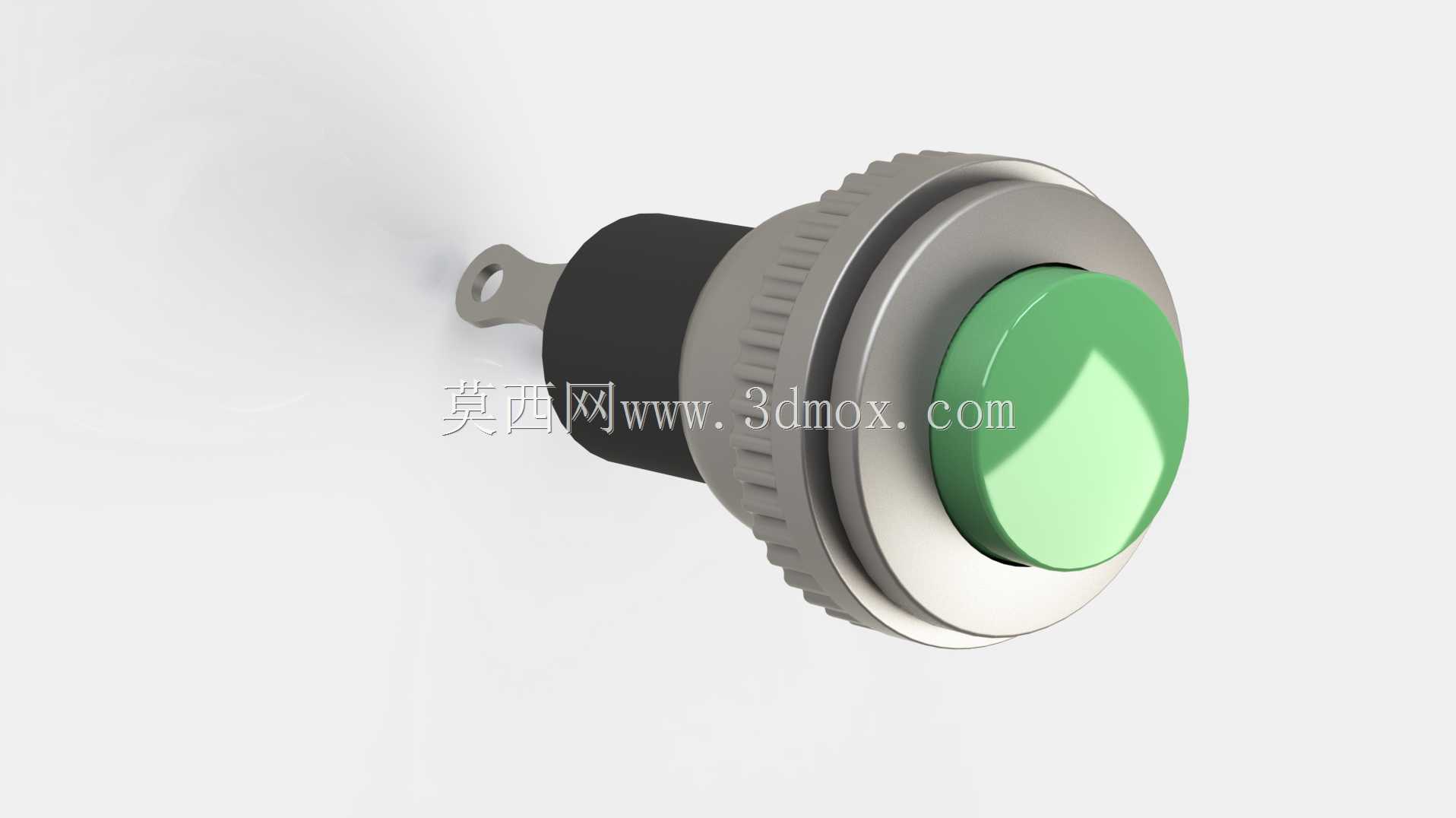

这款绿色凸头按钮是低压电气控制回路中常用的手动操作元件，广泛应用在小型机电设备控制面板、低压配电箱、实验台操作工位、小型家电控制区、DIY电子装置等场景中，作为回路通断的手动触发部件使用，承担着启动设备、触发功能动作、切换工作状态的核心作用，操作人员通过按压按钮头部即可实现对应回路的信号触发或电源通断，操作反馈清晰，适配常规低压交流125V及以下的控制回路使用场景。

从功能特性来看，这款按钮属于非锁定式结构，也就是日常所说的自复位按钮，按压时内部触点导通，松开后依靠内部复位弹簧自动回弹复位，触点恢复初始断开状态，不会保持按压后的导通状态，非常适合需要点动触发、瞬时信号输入的控制场景，比如设备点动调试、信号确认、瞬时触发类功能的实现。按钮头部采用醒目的亮绿色设计，在工业控制配色规范中绿色通常对应启动、确认、正常运行类操作，辨识度极高，操作人员可以在排布密集的控制面板上快速定位到该按钮，降低误操作概率。头部采用凸头圆弧造型，表面做了光滑弧面处理，按压时手指接触触感舒适，不会出现尖锐棱角硌手的问题，长时间频繁操作也不易产生手部不适感。

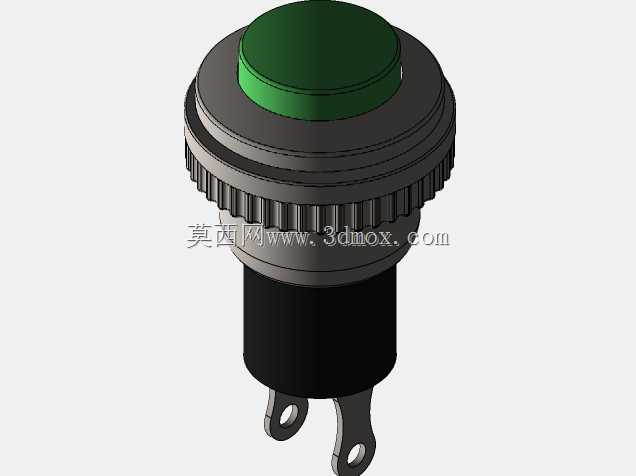

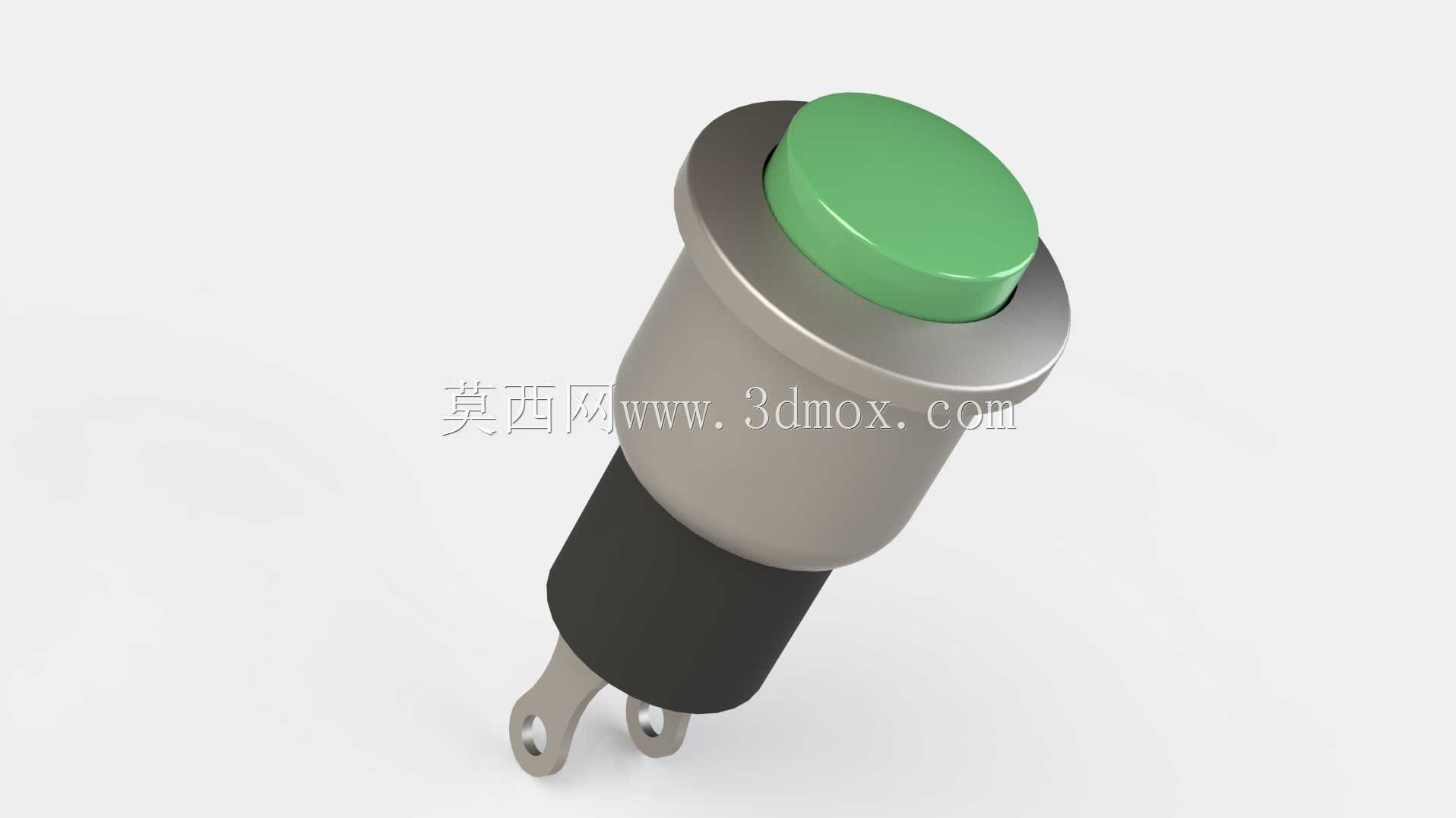

从设计思路层面，这款按钮采用了经典的螺纹锁紧式面板安装结构，主体外壳设置有带防滑滚花的锁紧螺纹段，安装时将按钮主体从面板正面插入预先开好的安装孔内，从面板背面拧上配套的锁紧螺母即可完成固定，滚花纹路可以提升安装时的摩擦力，无需专用工具即可徒手拧紧，也可以借助工具进一步锁紧，适配不同厚度的安装面板。尾部设置有两个焊片式接线引脚，引脚带有固定开孔，既可以采用焊接方式连接导线，也可以通过接线端子压接后用螺丝固定，接线方式灵活，适配不同的装配工艺需求。按钮的外壳采用绝缘工程塑料搭配金属装饰压圈的组合结构，内部触点区域完全被绝缘材质包裹，避免接线后出现短路风险，正面的金属压圈既可以提升按钮的结构强度，也能优化整体外观质感，让按钮安装后与面板贴合更紧密，减少缝隙晃动。

从外形尺寸与安装边界来看，这款按钮的面板安装孔径为10mm，属于行业内通用的小型按钮安装尺寸，安装时需要在面板上开设直径10mm的圆形通孔，面板背面需要预留足够的容纳空间来放置按钮主体、接线引脚以及弯折后的导线，避免安装后出现尾部顶触内部元器件、导线挤压弯折过度的问题。按钮头部的直径略大于安装孔径，安装后可以完全覆盖安装孔边缘，遮盖开孔的毛边与误差，提升面板整体的美观度。尾部的两个接线引脚呈对称排布，引脚间距经过合理设计，接线后两个引脚之间留有足够的安全爬电距离，避免导线裸露部分出现短接风险，整体径向尺寸紧凑，在密集排布的控制面板上也可以灵活布置，不会占用过多的面板安装空间。
