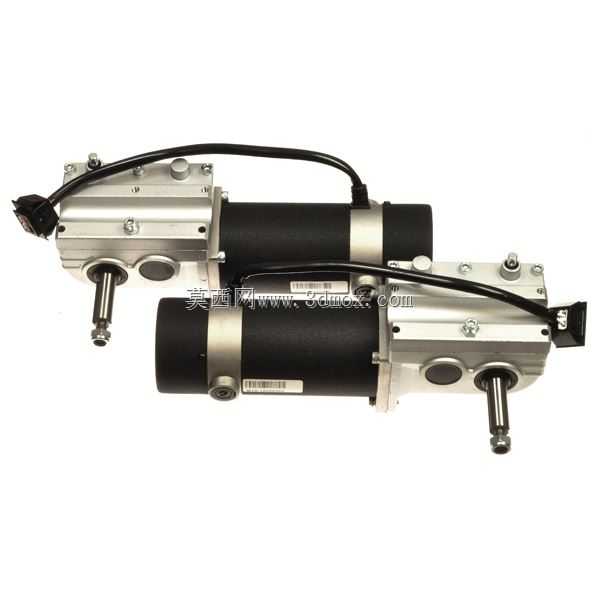

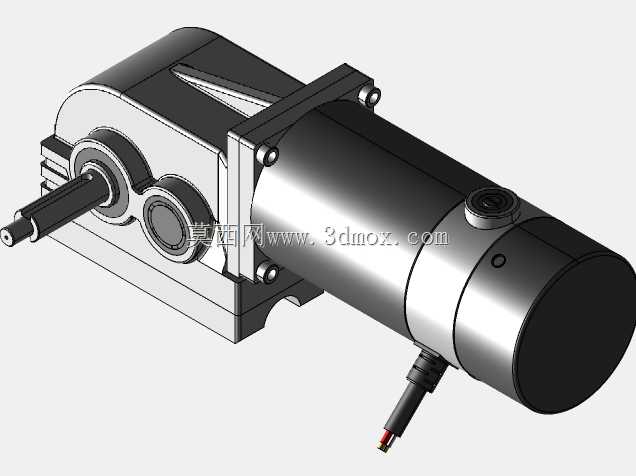

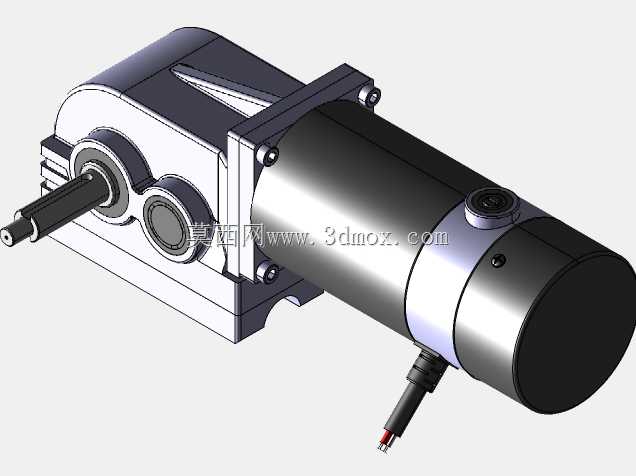

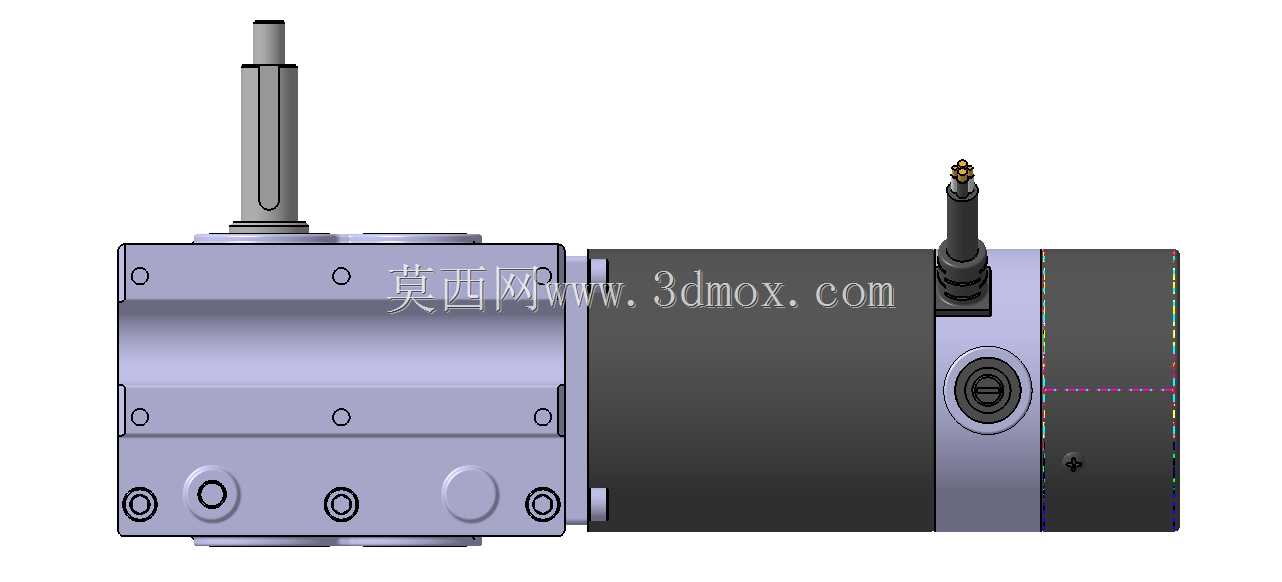

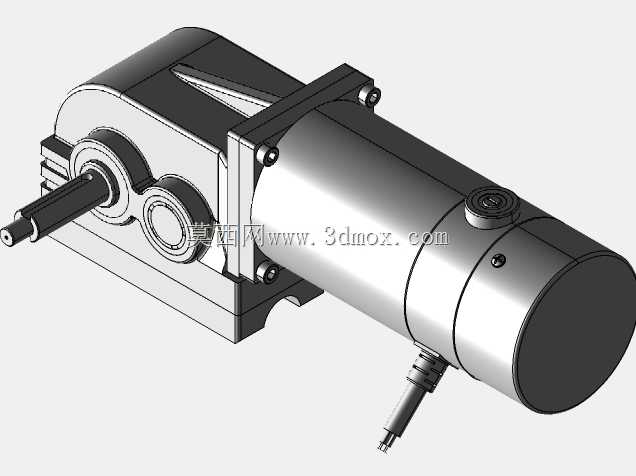

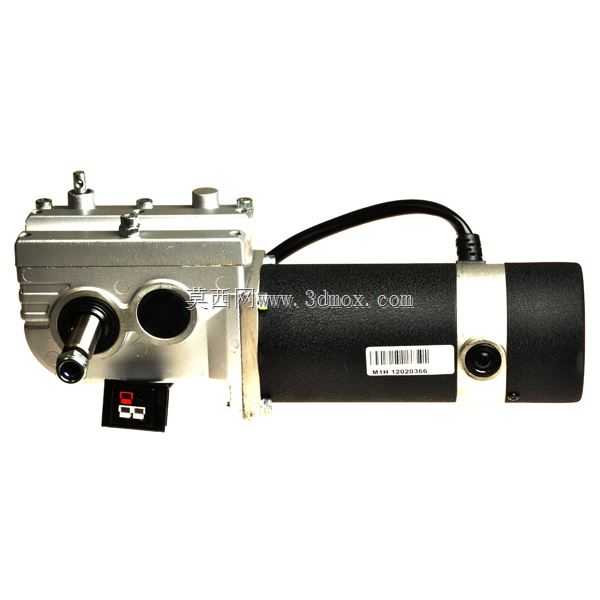

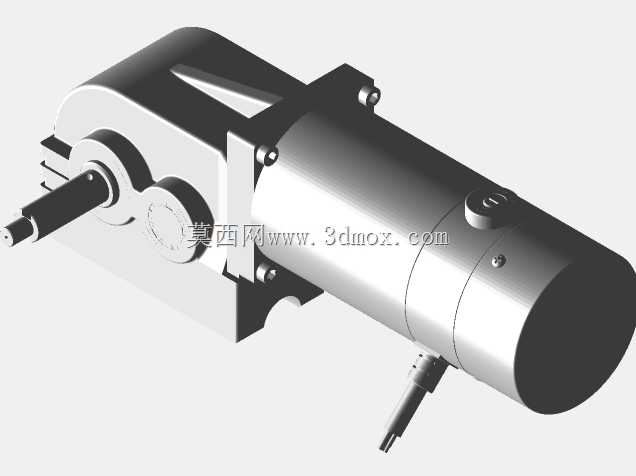

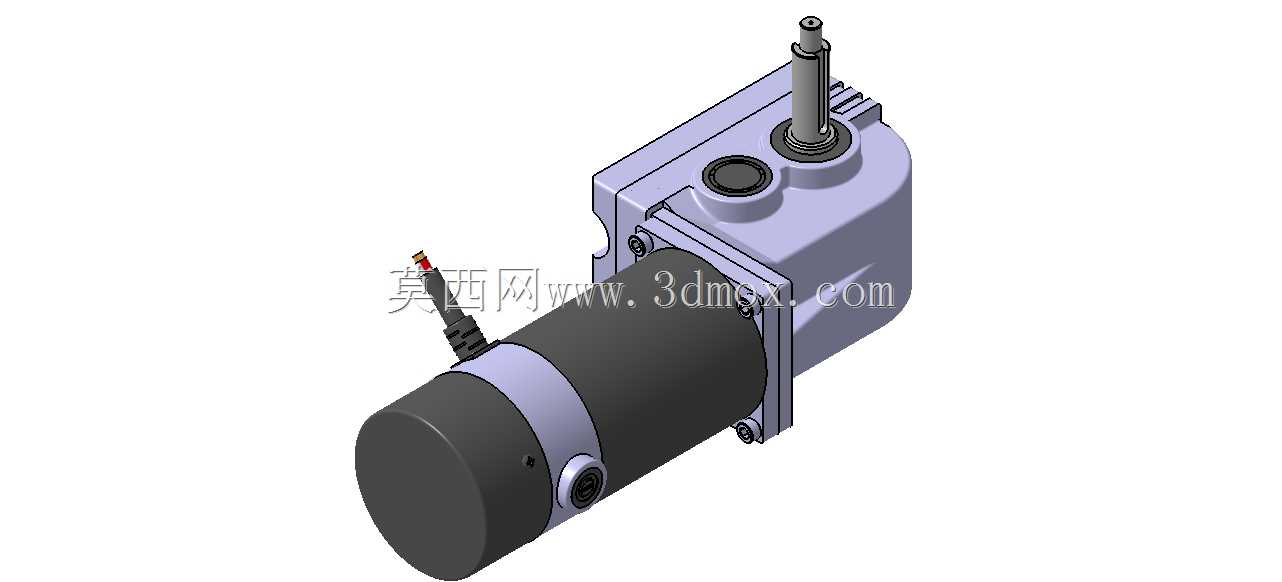

电动轮椅用Jazzy1103驱动电机总成结构

该驱动电机总成是电动代步设备领域的核心动力执行部件，主要适配电动轮椅、小型低速代步机器人等对动力输出平稳性、安装紧凑度有较高要求的移动载具，在老年助行、康复辅具、小型巡检漫游机器人等场景中承担动力输出与减速传动的核心作用，直接决定载具的行进动力、爬坡能力与运行噪音表现。从实际用途来看，该总成集成了驱动电机与减速传动机构，无需额外搭配独立减速箱即可直接输出适配低速移动场景的大扭矩动力，能够直接对接轮椅驱动轮的安装接口，减少传动链路的额外零件数量，降低整套动力系统的装配复杂度与后期维护成本，同时集成的接线模块与控制接口可以直接对接载具的主控调速系统，实现正反转切换、转速调节、制动锁止等核心行进控制功能。从功能特性来看，该总成采用直流有刷驱动电机搭配同轴斜齿轮减速结构，电机本体输出的高转速低扭矩动力经过减速箱的多级齿轮降速增扭后，可输出满足电动轮椅满载爬坡、平地匀速行进需求的扭矩，同时减速箱采用密封式铝合金壳体设计，既能够保证齿轮啮合过程的润滑脂密封留存，也能通过铝合金壳体的散热特性带走电机长时间运行产生的热量，避免持续运行出现过热退磁问题；电机尾部集成的电磁制动模块可以在断电状态下自动锁止输出轴，防止轮椅在坡道位置出现溜车风险，提升使用过程的安全系数。从设计思路来看，该总成采用机电一体化集成设计思路，将电机定子转子组件、减速齿轮组、输出轴、制动模块、接线插座全部整合在同一安装基准的壳体上，整体采用横向同轴布局，输出轴与电机转子轴线保持重合，能够最大限度缩小动力总成的径向安装尺寸，适配电动轮椅底盘下方的狭窄安装空间；壳体上预留的多个安装定位孔位采用标准化间距设计，可直接适配多数主流电动轮椅的底盘安装支架，无需额外制作转接件即可完成装配，降低整车厂的适配开发成本。从外形尺寸与安装边界来看，该总成整体呈长圆柱搭配方形减速箱的组合形态，电机段为圆柱结构，减速段为方形铝合金壳体，输出轴从减速箱侧方伸出，轴端采用扁位加键槽的防转设计，能够与驱动轮的轮毂安装座实现无滑动的刚性连接；总成的接线端位于电机尾部侧面，采用带卡扣的防水接插件，走线方向可根据底盘布局调整，不会与周边的车架结构、电池组件产生干涉；整体安装边界充分考虑了轮椅底盘的离地间隙要求，总成最低点距离安装平面的高度预留了足够的安全距离，在载具经过小幅颠簸路面、坡道过渡段时不会出现剐蹭地面的问题，同时总成的整体重量控制在合理区间，不会过度增加整车的整备质量，影响载具的续航表现。
