伺服气动倒立移栽拾取机构设计

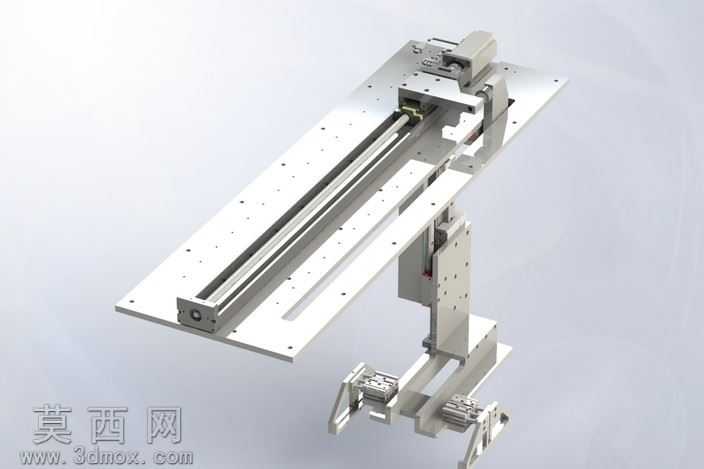

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉校验，确保各运动部件在行程范围内无碰撞、无卡滞。模型整体采用倒立悬挂式安装布局，主体承载基板采用加厚铝合金板材设计，基板表面预留多组标准化安装孔位，可适配不同规格的生产线架体安装需求，孔位排布遵循通用工业安装间距标准，降低现场安装调试的适配难度。传动部分采用高精度直线导轨搭配伺服驱动模组，导轨滑块预紧参数按照中负载移栽工况设定，可保证长行程往复运动过程中的位置精度，伺服驱动端预留同步轮安装位与电机转接法兰，可根据实际负载需求适配不同功率的伺服电机，传动丝杆采用静音滚珠丝杆结构，有效降低运行过程中的噪音与传动背隙。末端执行部分采用双组平行气动夹爪设计，夹爪安装支架采用可调节式锁紧结构，可根据待拾取工件的尺寸、外形调整夹爪间距与夹持角度，夹爪指面预留防滑垫安装槽，可搭配聚氨酯防滑垫提升夹持稳定性，避免工件移栽过程中出现滑落、偏移问题。气动回路部分预留标准气路安装槽与电磁阀安装位，可将气路管线内嵌于机构支架内部，避免运动过程中管线拖拽磨损，同时整体走线采用拖链防护结构，对伺服电机动力线、编码器线以及气路管线做统一防护，提升机构运行的可靠性。建模过程中对所有标准件都做了参数化还原，包括内六角螺丝、直线轴承、定位销等紧固件均可直接导出工程图用于生产加工，金属结构件统一赋予6061铝合金材质属性，传动部件赋予轴承钢材质属性，气动元件赋予阳极氧化铝合金与工程塑料材质属性，渲染阶段采用工业级产品渲染参数，还原金属件的哑光磨砂质感与加工面的金属光泽，清晰呈现各部件的装配关系与结构细节。整体设计思路围绕紧凑化、高适配性展开，倒立安装的布局可有效节省生产线的水平安装空间，适用于电子产品组装、小零件分拣移栽等自动化生产场景，双夹爪设计可同步完成两个工件的拾取移栽动作，有效提升生产节拍效率，各模组采用标准化接口设计，后续维护更换部件时无需做额外的结构修改，降低设备运维成本。
