立式管壳式热交换器三维结构设计

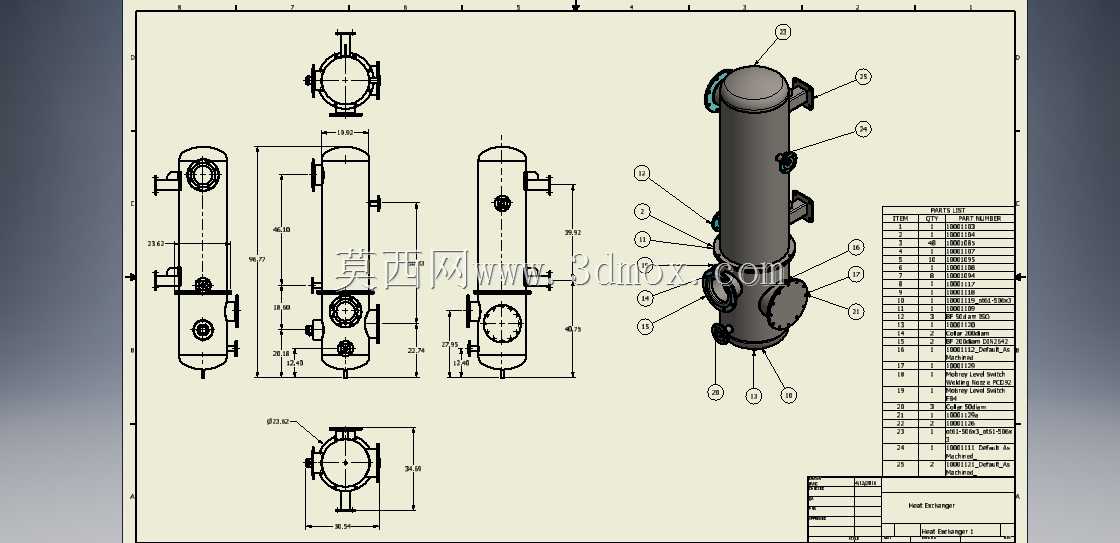

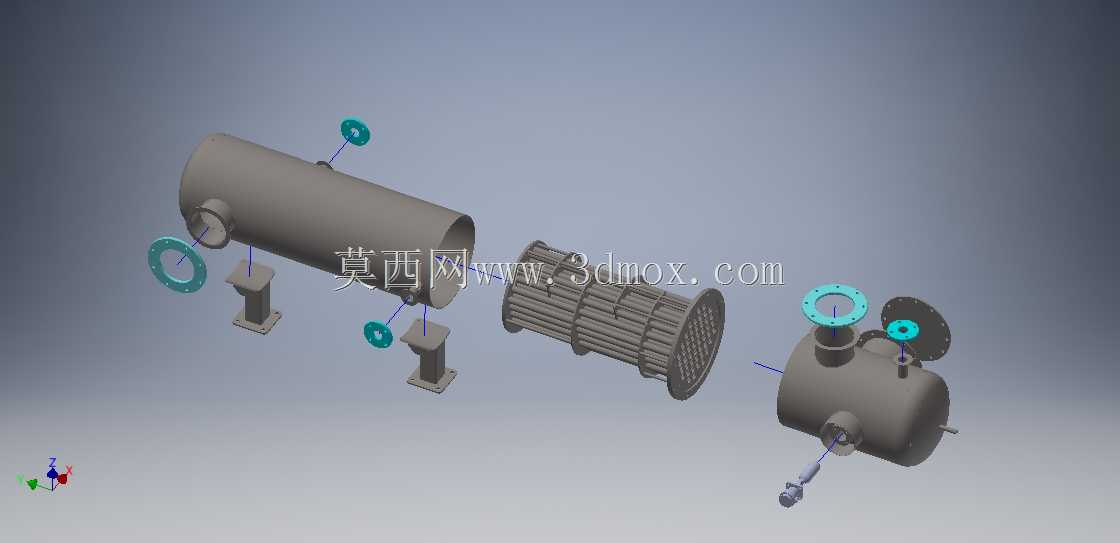

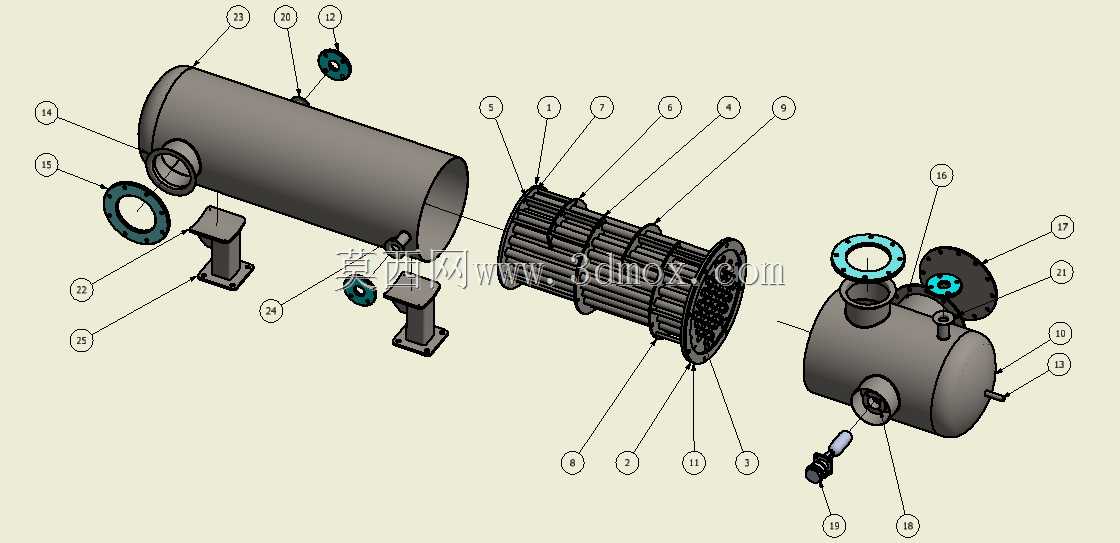

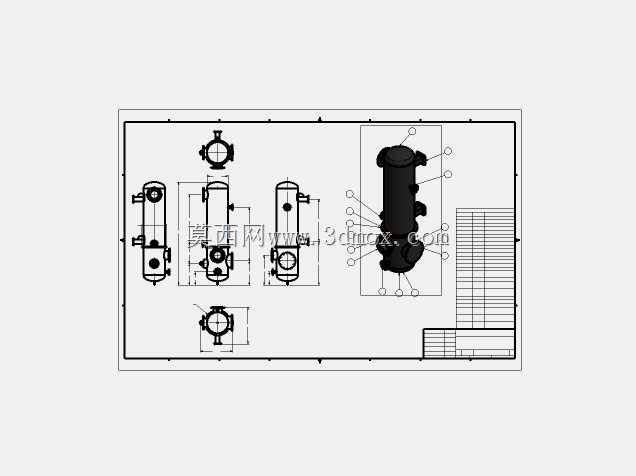

这款立式管壳式热交换器主要面向化工、暖通、能源动力、食品加工等行业的流体换热场景，可实现两种不同温度流体之间的热量传递，既可以作为工艺系统中的加热器、冷却器使用，也可在余热回收场景中回收流体携带的废热，提升系统整体能源利用效率，是工业生产流程中应用极为广泛的通用换热设备。设备采用立式筒体结构设计，整体为圆柱形承压壳体，顶部设置椭圆形封头实现腔体密封，筒体侧面根据工艺需求布置了多组不同口径的流体接管，分别对应冷热流体的进出口、排气口、排液口以及仪表检测接口，能够满足不同工况下的流体进出、状态监测与运维操作需求。筒体下部设置了人孔结构，方便设备投用后的内部检修、管束清理与故障排查，侧面配套的支座结构可直接与设备基础或钢架平台连接，安装时无需额外设计复杂的支撑构件，适配多数工业厂房的安装空间条件。在设计思路上，该结构优先考虑承压稳定性与换热效率的平衡，筒体采用等径直段设计，内部可适配固定管板式换热管束，冷热流体分别走管程与壳程，通过管壁实现充分的热量交换；各接管的位置排布充分考虑了流体的流动阻力特性，避免出现流体死区影响换热效果，同时接管的伸出长度预留了足够的管道连接与阀门安装操作空间，不会出现安装干涉问题。从安装边界来看，设备整体为竖直安装形态，底部支座的安装孔位可直接匹配常规设备基础的预埋螺栓规格，设备周边预留的操作空间可满足日常巡检、阀门操作与检修作业的需求，整体外形尺寸适配多数中小型换热工况的场地限制，既可以独立安装使用，也可作为成套工艺装置的配套换热单元集成到系统中。设备的各接口位置标注清晰，生产制造时可直接根据结构尺寸进行下料、组对与焊接，有效降低生产环节的识图难度，减少加工误差，同时规整的外形结构也方便后续的外部保温层施工，降低设备运行过程中的热量散失，进一步提升整体换热效能。
