PVC管路式太阳能平板集热装置结构设计

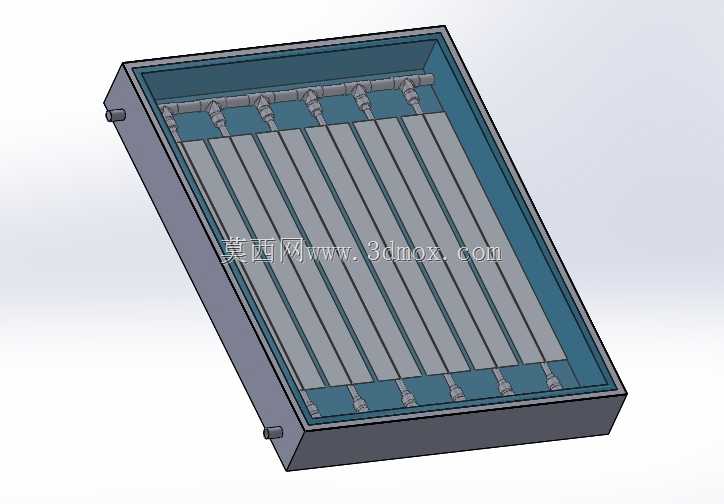

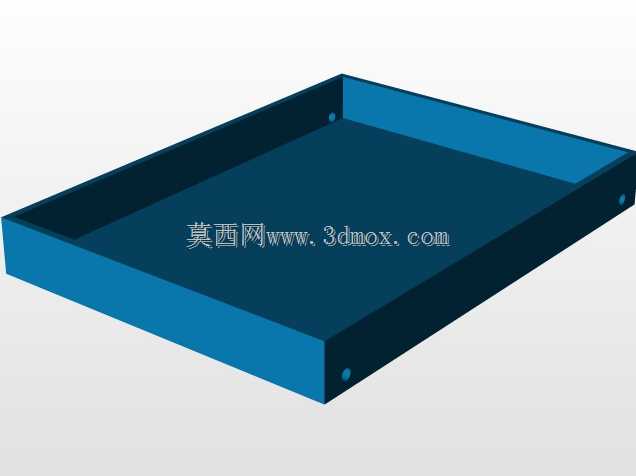

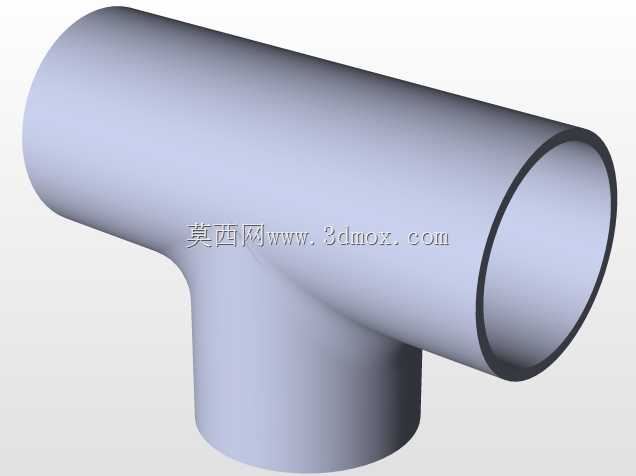

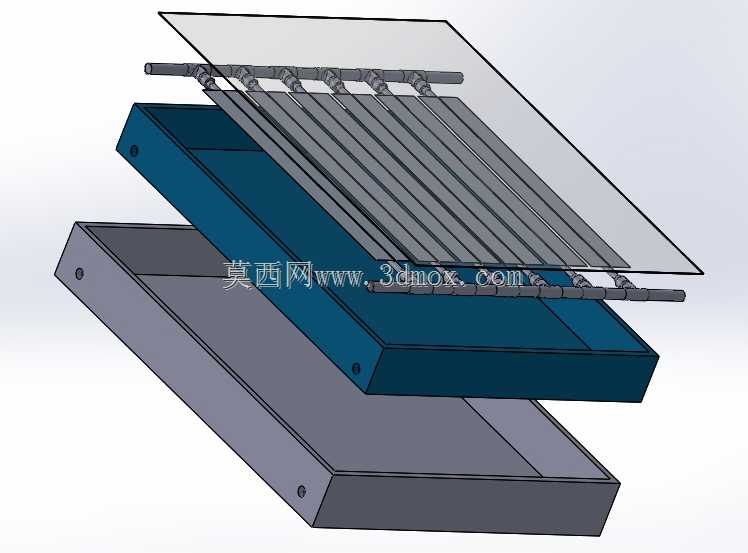

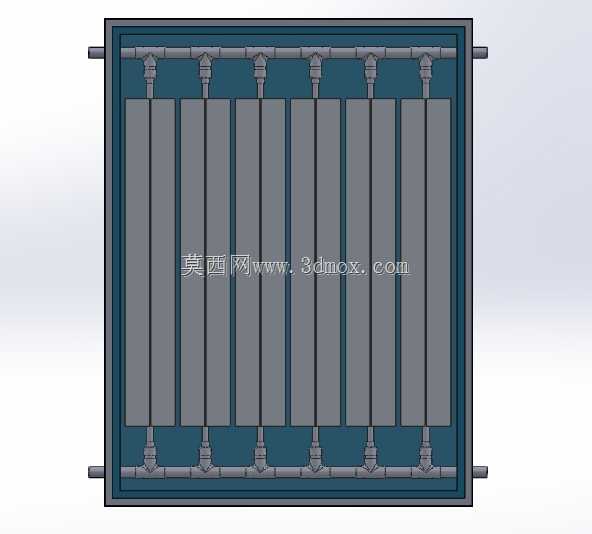

该太阳能平板集热装置主要面向民用住宅分户热水供应、小型商用建筑辅助采暖、农业大棚冬季增温等应用场景，作为太阳能光热利用系统的核心换热单元，承担吸收太阳辐射能并将热量传递给管内换热介质的核心功能，可直接对接家用储热水箱、采暖循环管路，适配多数民用太阳能光热系统的安装接口要求。装置整体采用矩形平板式结构，外框采用密封式边框设计，可有效阻隔外部雨水、灰尘进入集热腔内部，适配户外露天安装的防护需求，整体厚度控制在常规平板集热器的通用尺寸区间，可匹配现有民用太阳能支架的安装孔位，无需额外定制支架即可完成替换安装，上下两端预留的管路接口采用标准管螺纹设计，可直接对接常规PVC给水管道，降低现场安装的管路适配成本。在功能设计上，该装置摒弃了传统平板集热器普遍采用的铜管流道结构，全部换热流道采用PVC管材替代，在满足民用低温热水场景换热压力要求的前提下，大幅降低了流道部分的材料成本与加工难度，PVC材质的抗腐蚀特性也可适配不同水质地区的使用需求，减少长期使用过程中的流道结垢、腐蚀穿孔问题。集热腔内部采用多组平行竖直流道排布，上下两端通过横向汇流管路连通，形成均匀的并联流道网络，换热介质从下端汇流管进入后可均匀分配到每根竖直集热管，充分吸收覆盖在流道表面的吸热层传递的太阳辐射热量，升温后从上端汇流管流出进入后续储热或用热单元，平行流道的设计可有效降低流道内部的水流阻力，减少循环泵的工作负载。设计过程中重点优化了流道与吸热层的接触面积，每根竖直流道都与吸热层紧密贴合，减少接触热阻提升换热效率，同时边框与内部集热芯层之间预留了均匀的膨胀间隙，可适配户外昼夜温差带来的材料热胀冷缩变形，避免长期使用后出现结构变形、密封失效问题。装置正面采用高透光密封盖板，可在保证太阳辐射高透过率的同时，在集热腔内部形成静态空气隔热层，减少集热芯层的对流散热损失，背部设置保温填充层，阻断热量向背部的散失路径，整体结构兼顾了成本控制、换热效率与户外使用寿命，适合民用分布式太阳能光热场景的规模化推广应用。
