COMPABLOC型板式热交换器结构设计

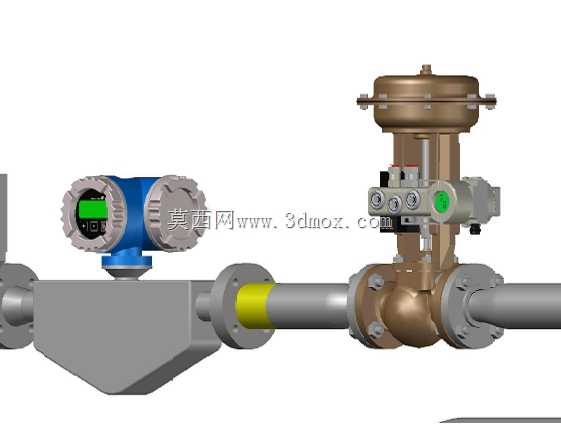

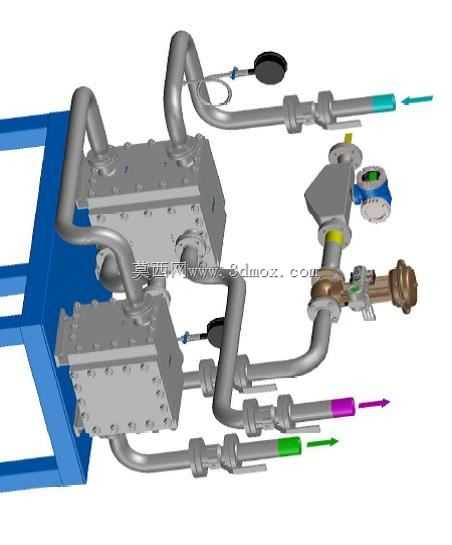

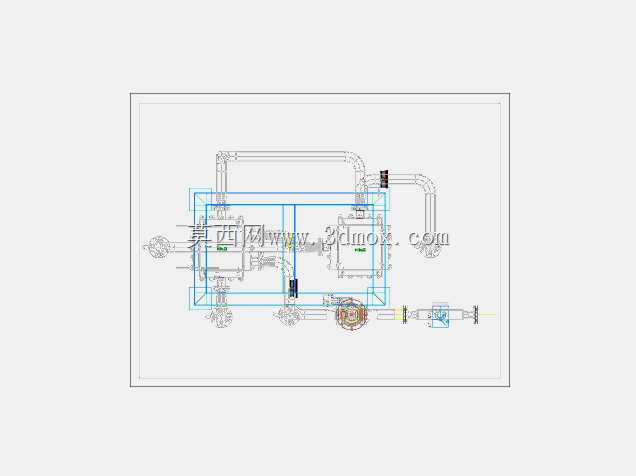

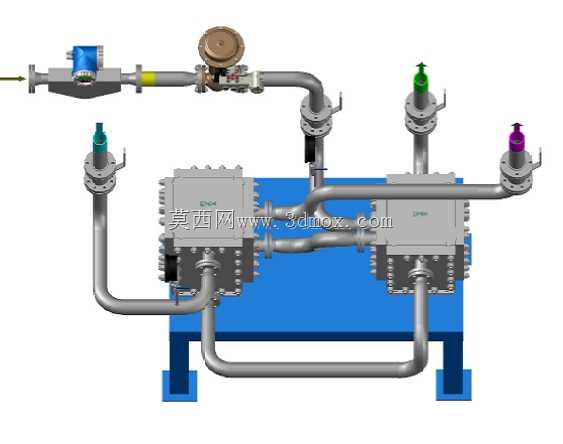

这款COMPABLOC型热交换器属于紧凑型焊接板式换热设备，主要应用于石油炼化、化工生产、区域供热、食品加工等工业场景中的流体热量传递环节，可实现两种不同温度流体之间的高效热量交换，满足工艺介质升温、降温、冷凝、蒸发等多种换热需求，尤其适配对换热效率、设备占地有较高要求的连续化生产工况。设备整体采用板换主体加集成管路的布局设计，核心换热段为全焊接板式结构，相比传统管壳式换热器，换热效率可提升三到五倍，同时设备整体占地面积仅为同换热能力管壳设备的三分之一左右，能够有效节省车间安装空间。从结构设计来看，换热板片采用人字形波纹冲压成型，相邻板片倒置组装形成交错的流道结构，流体在流道内可形成强烈湍流，大幅降低传热热阻，同时避免流道内的杂质沉积堵塞，适配含少量颗粒的工艺介质工况。设备两侧设置支撑安装架，蓝色支撑结构预留了标准安装孔位，可直接通过螺栓固定在厂区设备基础或钢架平台上，安装时需预留两侧管路的操作检修空间，便于后期阀门维护与管路拆装。设备集成了多组工艺管路，包含不同口径的介质进出口、旁路调节管路，配套设置了手动调节阀、流量检测元件与温度检测部件，可根据实际工艺需求调节两侧介质的流量配比，精准控制出口介质温度，管路接口采用标准法兰连接形式，可直接对接厂区现有工艺管线，无需额外定制转接件。在压力与温度适配性上，设备可满足多工况运行需求，两侧流道分别适配不同的工作压力与温度区间，板片与管路均采用对应工况的耐腐蚀金属材质焊接成型，无橡胶密封垫片，避免了高温工况下垫片老化泄漏的问题，可长期稳定运行在较高温度的换热工况中。设备的进出口管路采用错位布局，充分利用换热主体周边空间，减少管路弯折带来的流体阻力，同时阀门与检测元件的安装位置预留了足够的操作空间，方便现场操作人员进行参数调节与日常巡检，整体结构紧凑无冗余设计，兼顾了换热性能、安装便利性与长期运行的可靠性。
