辉光数码管精细结构三维建模

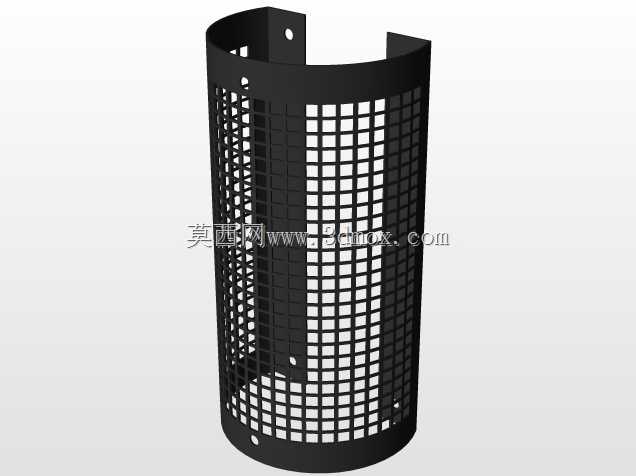

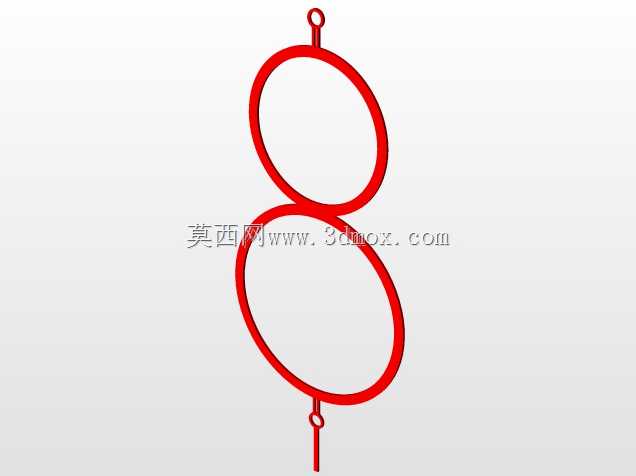

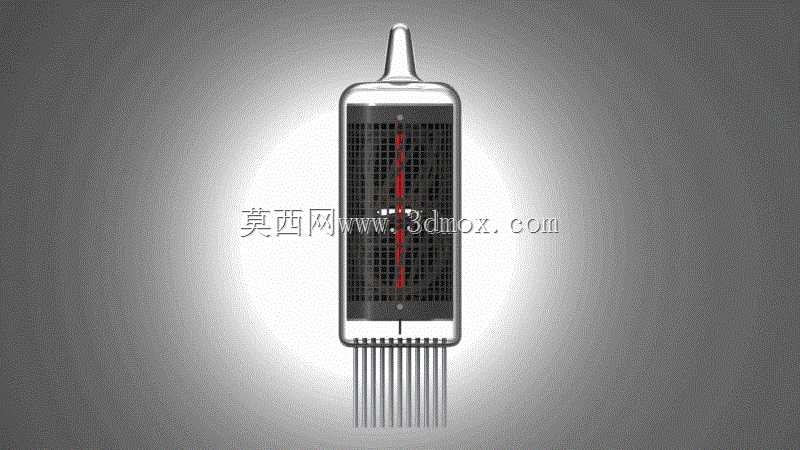

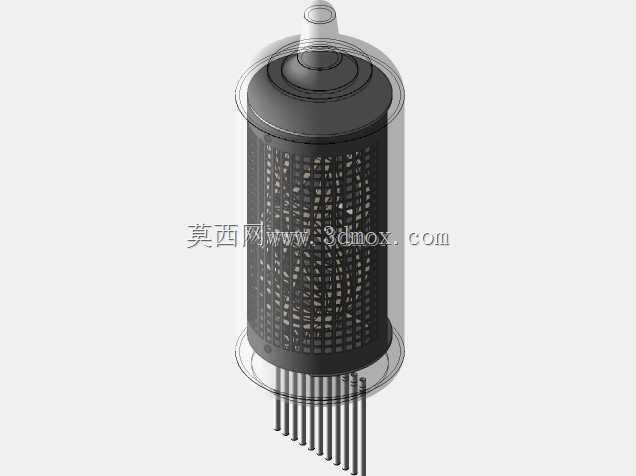

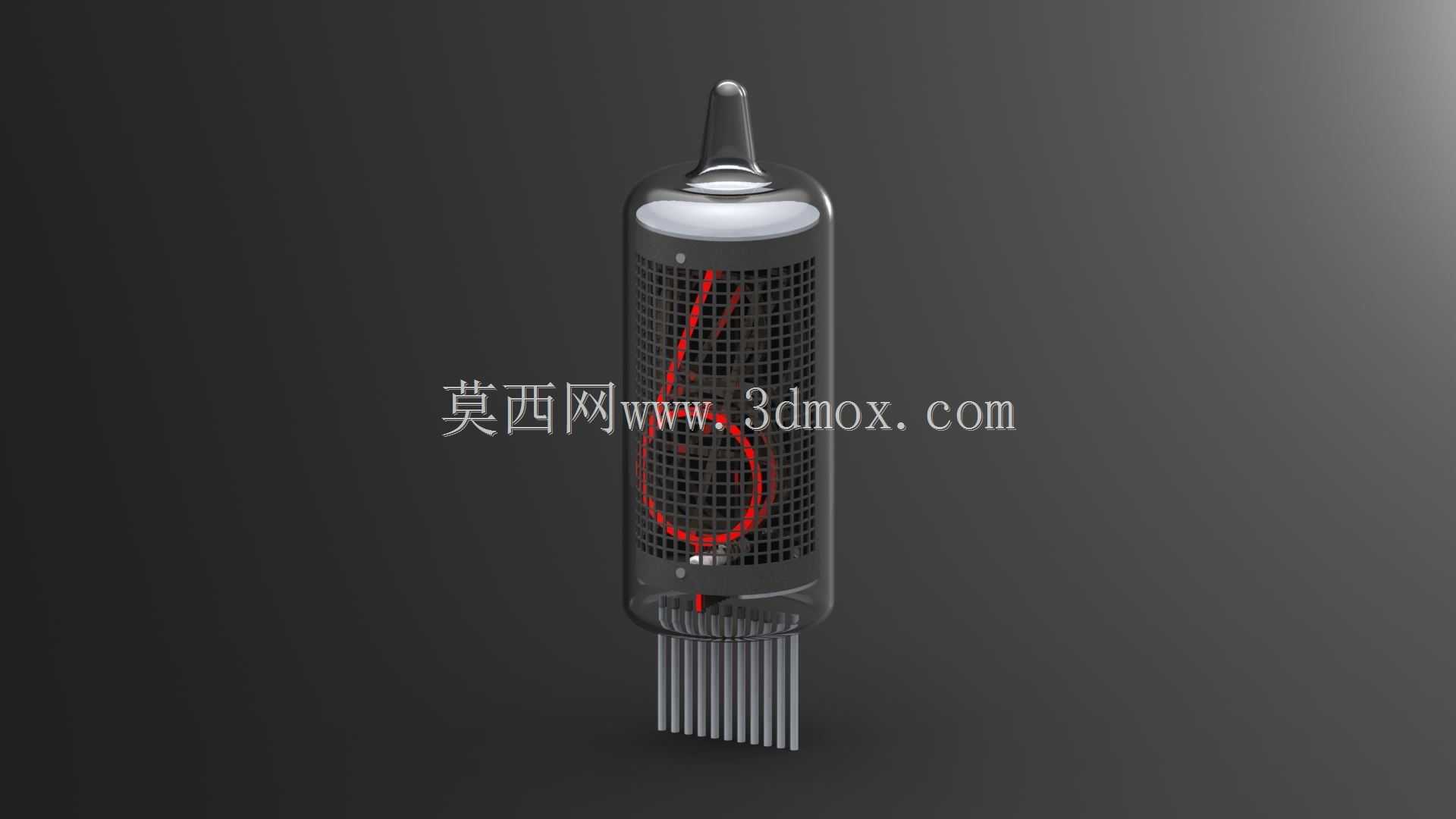

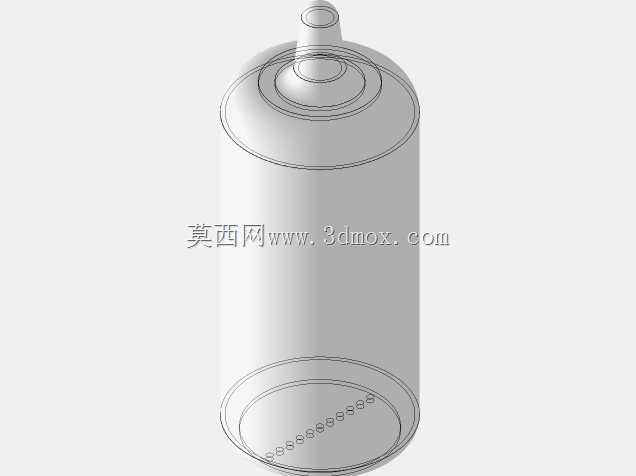

本次建模的辉光数码管，是早期电子显示领域应用广泛的真空显示器件，曾大量用于工业计数仪表、老式数字测试设备、复古电子时钟、航空机载计数装置、早期工业控制终端的数字显示场景，在半导体数码管普及前，是工业与民用电子设备实现数字可视化输出的核心元件之一。该类器件依靠阴极辉光放电原理实现数字显示，管体内部封装有对应0-9数字形态的金属阴极与公共阳极，充入低压惰性气体后，在对应阴极施加工作电压即可激发橘红色辉光，呈现清晰的数字字符，相较于后期半导体数码管，其显示效果带有独特的复古质感，当前仍被大量复古电子爱好者、工业复古风装置创作者用于特色显示装置搭建。建模过程中围绕实物的结构特征做了完整还原，首先还原了玻璃外壳的流线型封接结构，顶部保留抽真空封接形成的尖顶收口，玻璃壳体的壁厚均匀性、边缘的圆弧过渡都参照实物测量比例做了还原，保证外观视觉上与真实器件一致。管体内部的阴极数字栅格结构做了精细化建模，每一片对应数字的金属阴极的排布间距、支撑结构、金属网栅的纹理都做了细节呈现，还原了真实辉光管内部层叠的数字电极结构，同时还原了阳极的网状屏蔽结构，保证内部结构的装配关系与实物完全匹配。底部的引脚部分按照真实器件的排布间距做了等比例还原，引脚的直径、伸出长度、相邻引脚的中心距都参照通用辉光管的安装尺寸设定，可直接匹配标准IC插座的安装孔位，满足后续结构装配、安装仿真的使用需求。建模时充分考虑了该类器件的安装边界条件，管体的最大外径、总长度、引脚排布区域的尺寸都参照行业通用的辉光管安装规范设定，既可以用于复古电子装置的结构设计验证，也可用于工业老设备维修的配件适配参考，还能作为科普展示模型还原早期电子显示器件的完整结构。模型完整还原了器件从外部封装到内部电极的全部结构，可直接用于装配干涉检查、安装空间预留校核、产品外观展示等场景，为相关电子装置的结构设计、复古设备的复刻开发提供精准的三维结构参考。
