小型内螺纹直通球阀三维结构设计

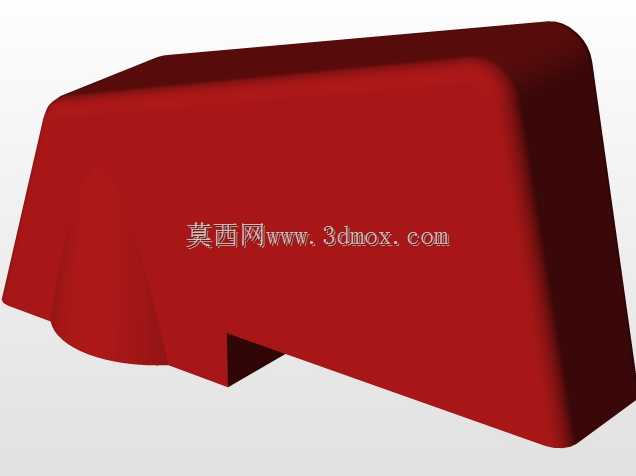

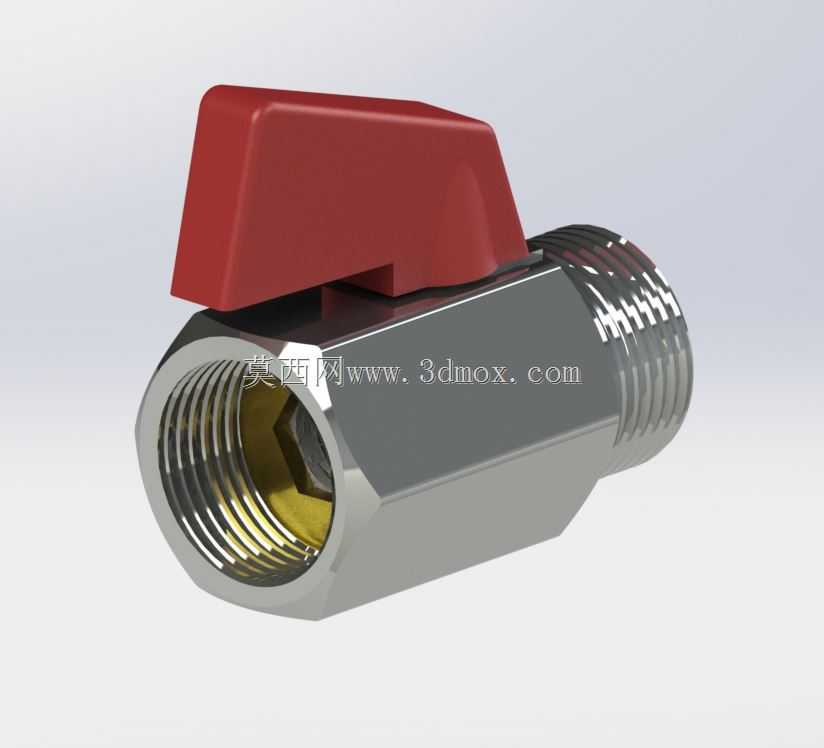

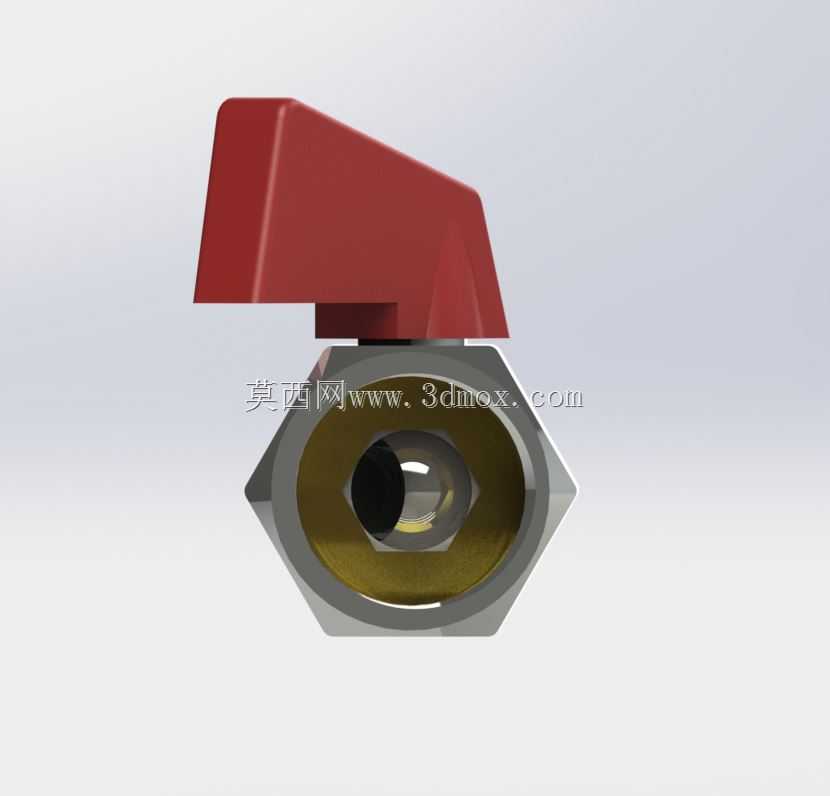

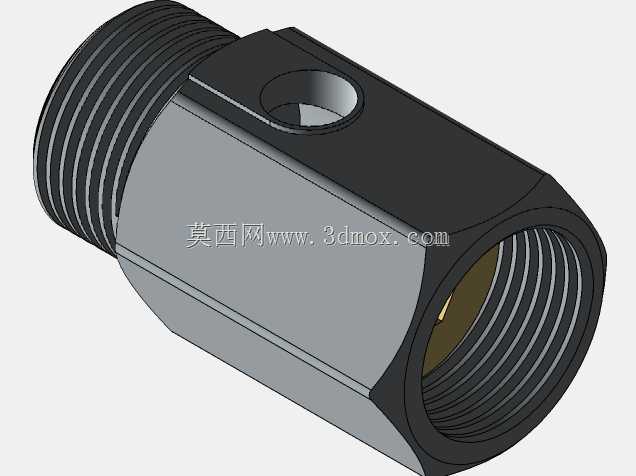

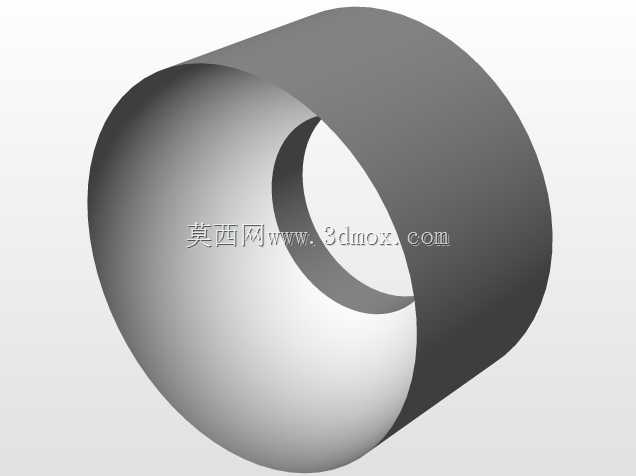

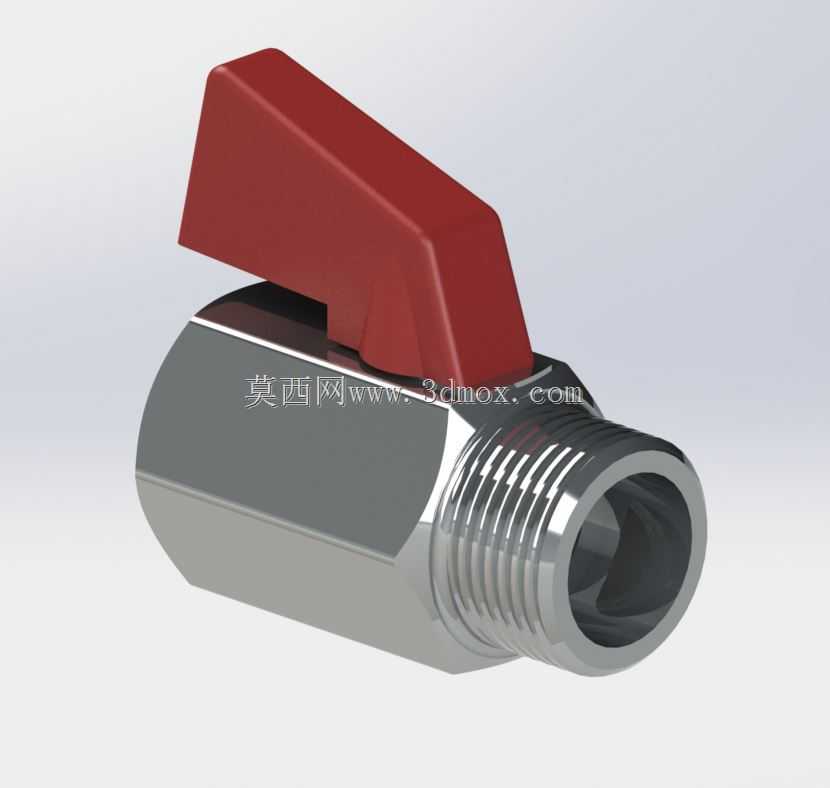

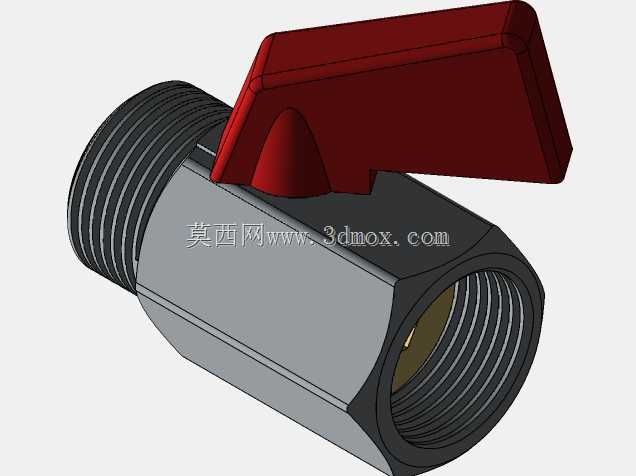

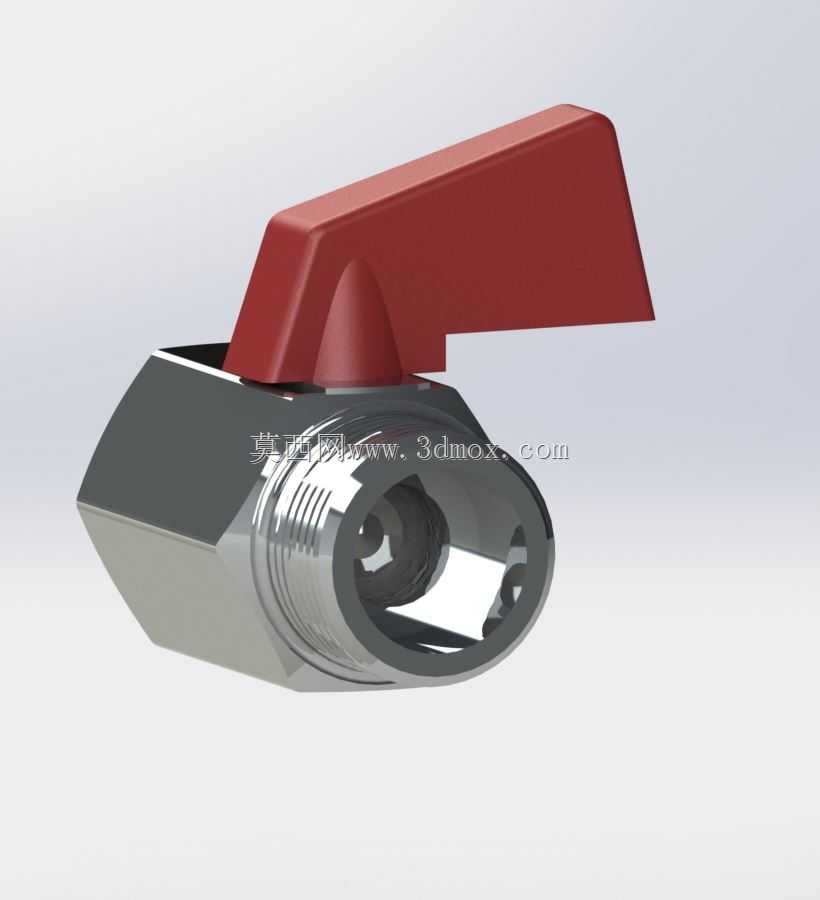

这款小型球阀是民用给排水、小型气动液压回路、家用净水设备、小型化工实验管路中极为常用的流体通断控制元件，核心作用是通过手柄的90度旋转，快速实现管路内流体的导通与截断，相比闸阀、截止阀类产品，它的操作行程更短，开关动作更迅速，全开状态下流道通畅无明显阻流结构，流体通过时的压力损失极小，非常适合对通断响应速度有要求、需要频繁开关操作的管路场景。从结构设计来看，这款球阀采用一体式六角阀体结构，阀体两端为标准内螺纹连接接口，适配常规公称通径的低压流体输送管路，安装时可直接通过管螺纹与上下游管路旋合对接，六角外形的设计充分考虑了安装时的扳手夹持需求，无需额外设计夹持位即可用普通活动扳手完成紧固操作，能有效降低现场安装的操作难度。内部采用浮动式球芯结构，球芯中部开有与管路通径匹配的直流道，密封件采用弹性耐磨材质贴合球芯表面，当手柄旋转至与管路轴向平行位置时，球芯流道与管路完全对齐，流体可无阻碍通过；当手柄旋转至与管路轴向垂直位置时，球芯实心面封堵管路通路，配合密封件实现零泄漏截断。手柄采用加长杠杆式红色塑料包覆结构，一方面加长的力臂让操作人员无需施加过大的力即可完成开关操作，另一方面醒目的红色外观可以让运维人员快速识别阀门状态，避免误操作。在安装边界上，这款球阀的整体轴向尺寸紧凑，相比同通径的闸阀占用的管路安装空间更小，手柄旋转范围内无突出干涉结构，即使在管路排布密集的狭小安装空间内，也能顺利完成开关操作，不会因为周边管路或设备的遮挡导致手柄无法转动。设计过程中充分考虑了低压工况下的使用需求，阀体采用金属材质保证结构强度，能够承受常规民用供水、小型气动回路的工作压力，球芯表面做了光滑处理，既可以降低密封件的磨损速度，延长阀门的整体使用寿命，也能避免流体中的杂质在球芯表面堆积造成密封失效。这类小型球阀广泛应用于家装水路改造、小型设备冷却回路、实验室气路控制、农用灌溉管路分支等场景，凭借结构简单、维护方便、密封可靠、操作便捷的特点，成为小通径低压流体管路中应用最普遍的控制元件之一。
