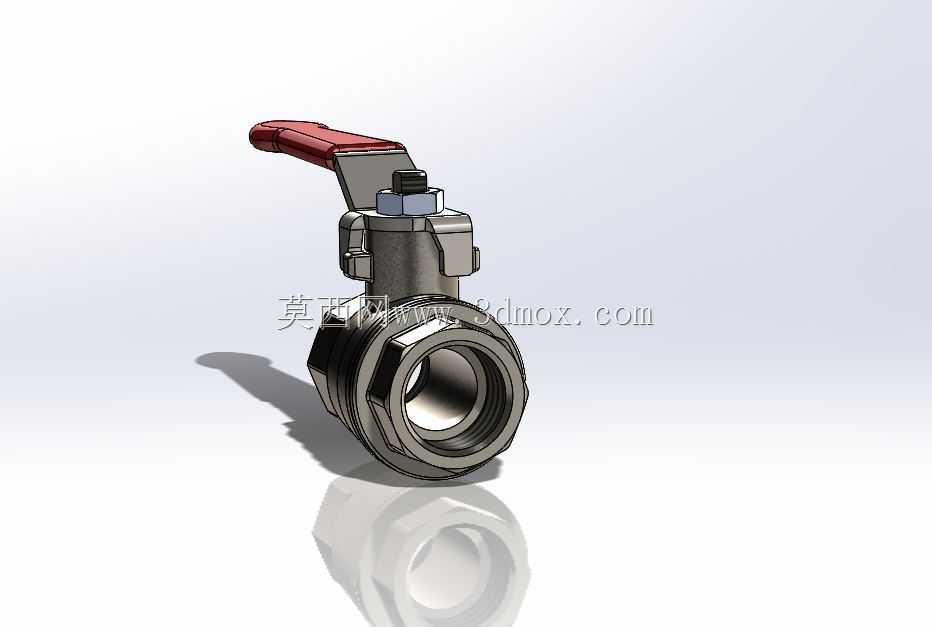

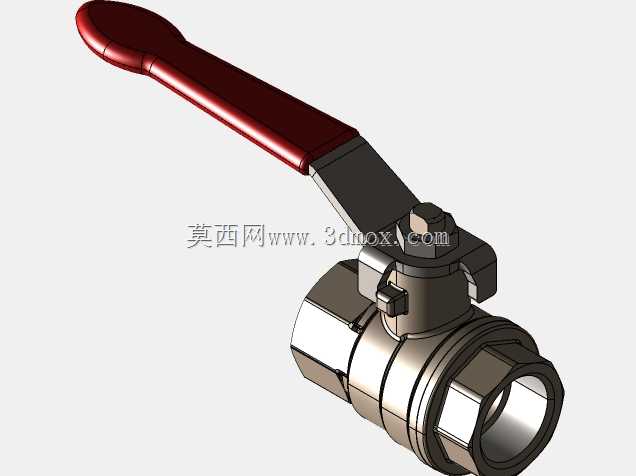

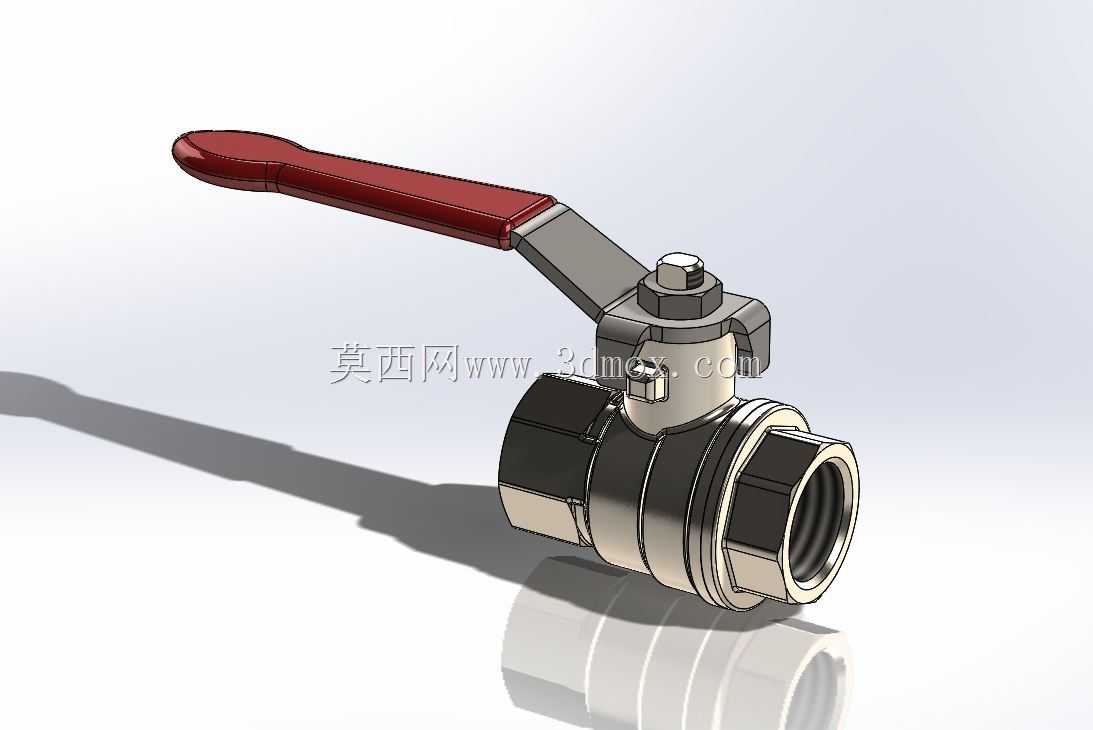

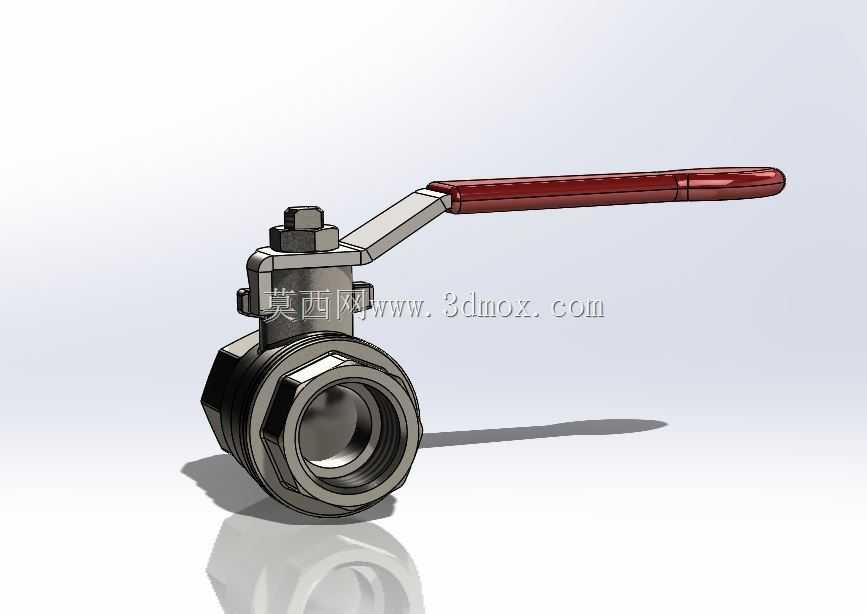

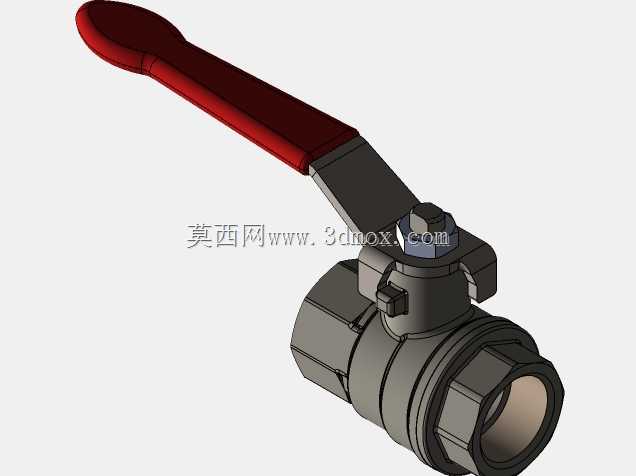

G1/2黄铜镀镍二通手动球阀结构设计

这款二通手动球阀主要面向民用给排水、小型液压回路、低压气动传输、家装水暖管路等场景的通断控制需求，是小口径管路系统中应用极广的流体控制元件，日常可用于家装冷热水管路截断、小型设备冷却水回路控制、低压气动工装的气路通断、小型燃油输送管路的开关控制等场景，适配公称通径对应G1/2管螺纹的安装接口，能够在不改变管路流向的前提下快速实现管路的导通与截断操作。产品核心功能是通过手柄的90度旋转带动阀体内的球形阀芯转动，当阀芯通孔与管路轴线重合时管路完全导通，介质流动阻力极小，压损可忽略不计；当手柄旋转90度后，阀芯的密封面完全贴合阀座密封件，实现管路的零泄漏截断，相比传统闸阀、截止阀，开关操作更省力，行程更短，无需多圈旋转即可完成状态切换，日常操作效率更高。设计层面优先考虑了民用与小型工业场景的耐用性需求，主体采用黄铜材质打造，利用黄铜优良的切削加工性能降低加工成本，同时黄铜本身具备较好的耐水腐蚀性能，适配多数常规水、气、低压油类介质的输送需求；表面做镀镍处理，一方面提升了阀体表面的抗锈蚀能力，在潮湿的厨卫、车间环境下长期使用也不易出现氧化锈斑，另一方面镀镍层表面光洁度更高，不易附着水垢、油污，日常清洁维护更便捷。结构设计上采用两片式阀体组合结构，通过螺纹锁紧实现阀体的密封装配，内部配置聚四氟乙烯阀座密封件，具备较好的耐磨性能与密封性能，长期频繁开关也不易出现密封失效问题；手柄采用加长杠杆式设计，握持部分做贴合手型的弧面处理，操作时力矩更大，即使阀体内存在一定介质压力，也无需借助额外工具即可轻松完成开关操作，手柄与阀杆的连接部位做防松结构设计，长期使用不会出现手柄松脱、打滑的问题。安装边界上，产品两端均为标准G1/2内管螺纹，可直接匹配同规格的外螺纹管路接头，安装时无需额外定制转接件，整体轴向安装长度紧凑，不会占用过多管路布置空间，无论是明装的家装水管还是设备内部的紧凑管路布局都能适配；设计时同步考虑了开关状态的视觉识别，手柄方向与管路平行时为导通状态，垂直时为截断状态，操作人员无需靠近观察阀芯位置，远距离即可判断管路当前的通断状态，有效避免误操作风险。结构设计上还预留了阀杆密封的调节空间，长期使用如果出现阀杆位置的微渗，可通过压紧阀杆上部的锁紧螺母调整密封压合量，无需整体拆解阀门即可完成维护，大幅降低了后期的运维成本。
