海格SBN125微型断路器精细三维建模

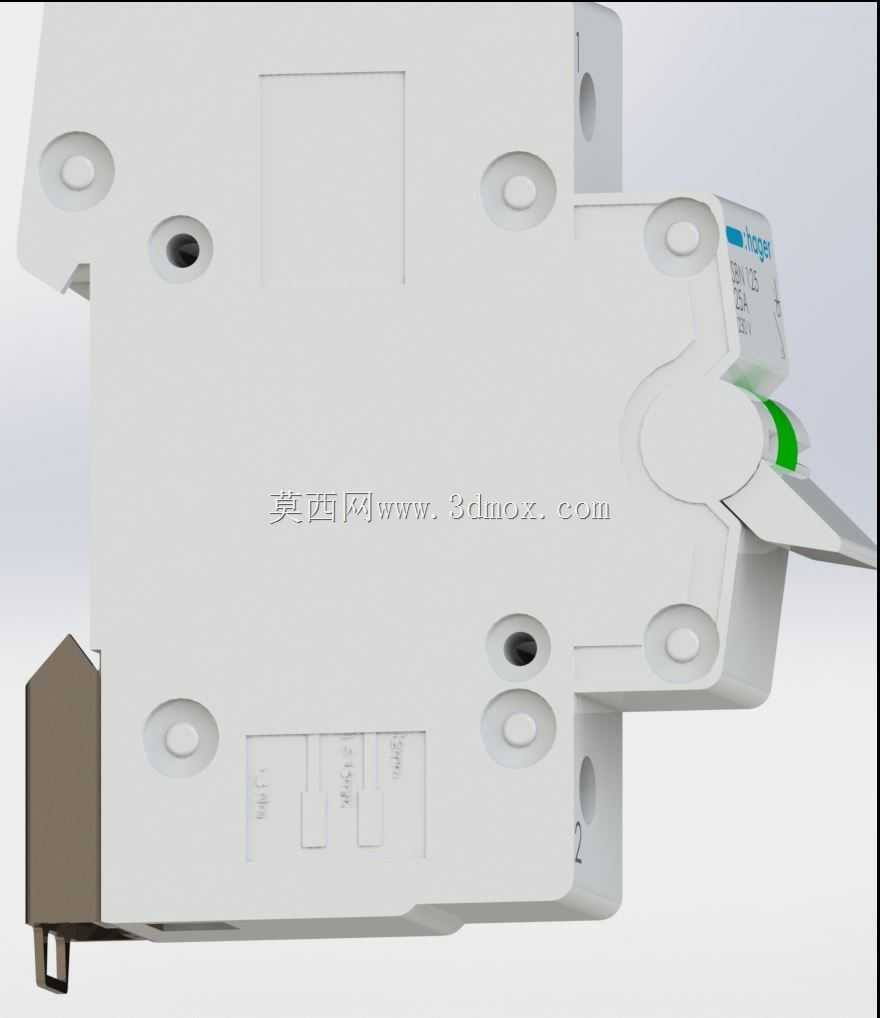

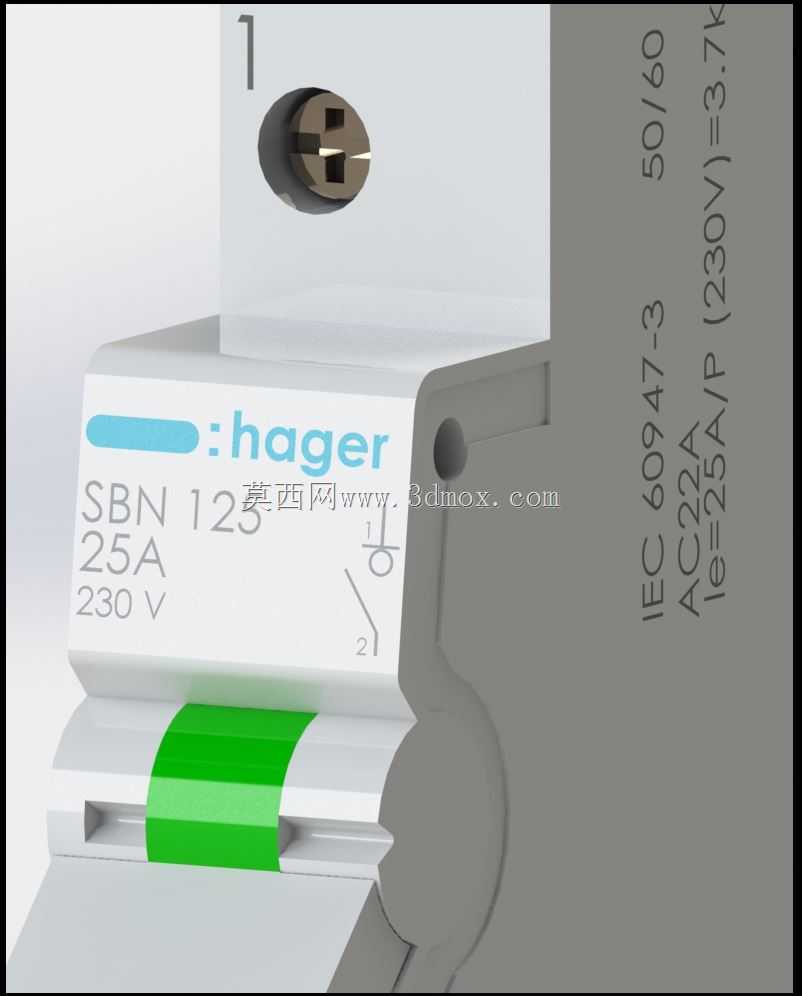

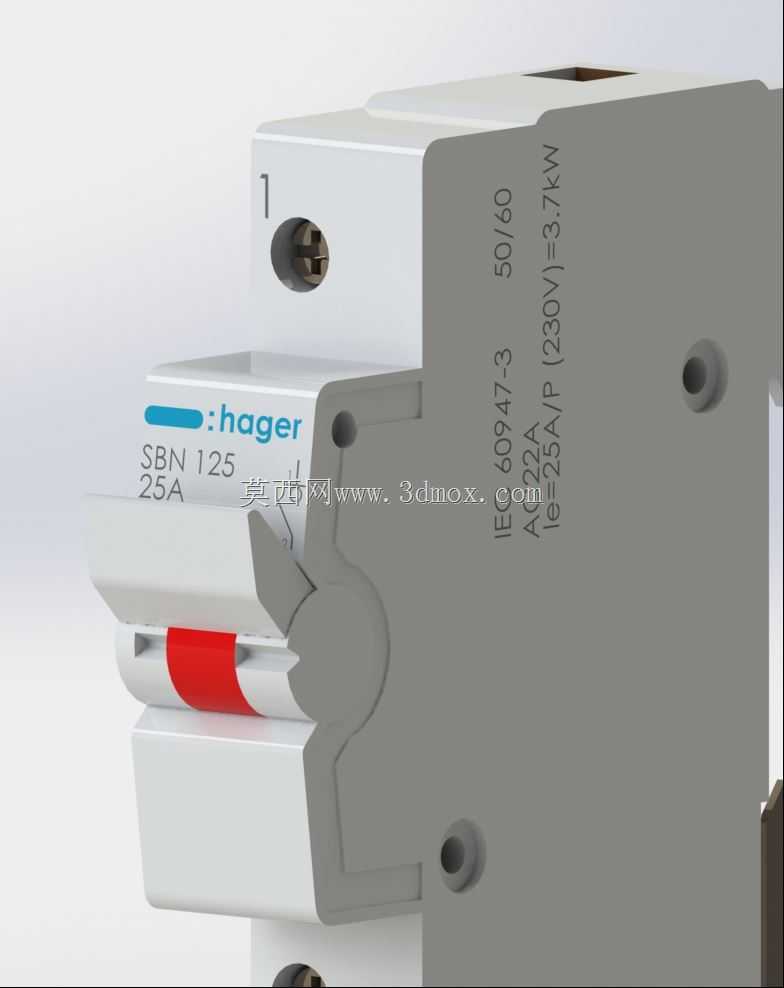

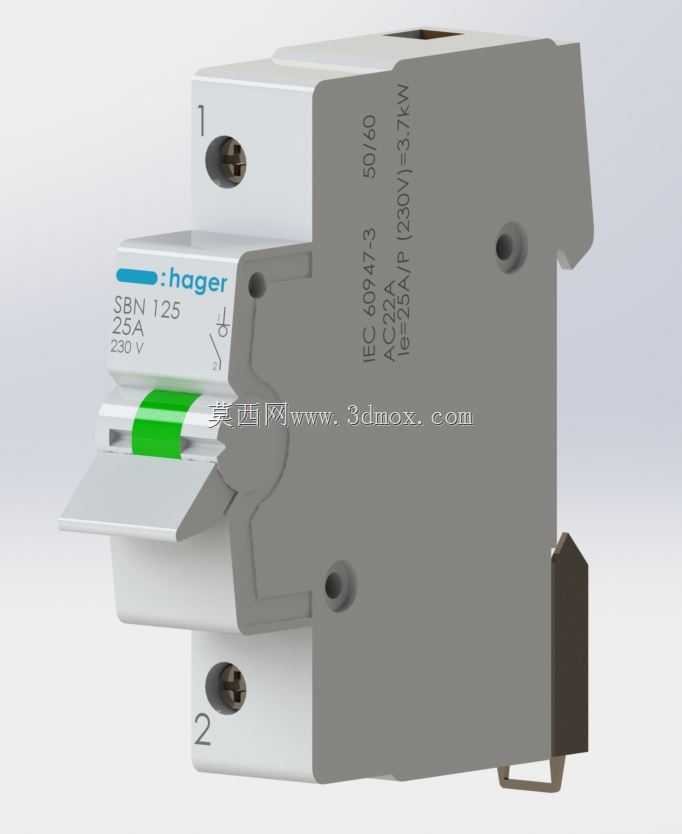

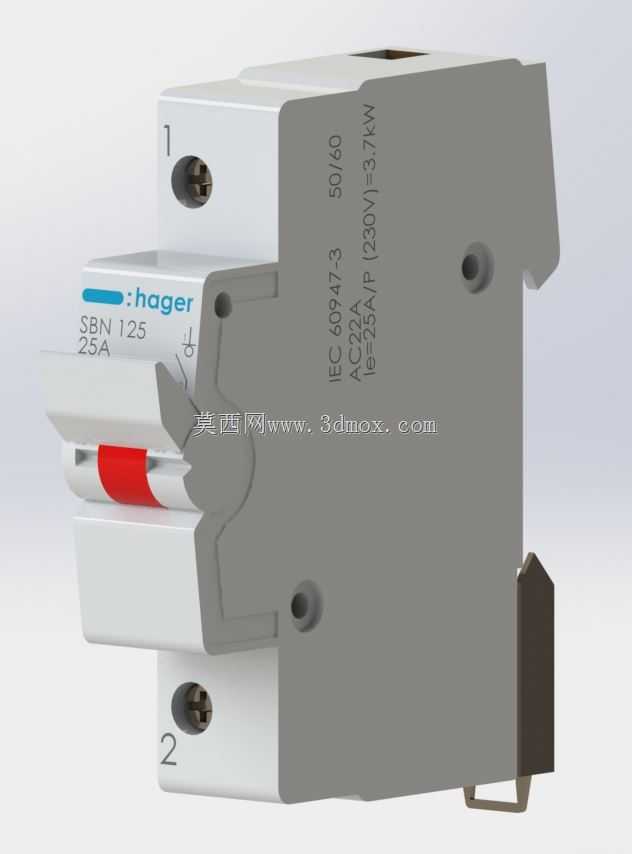

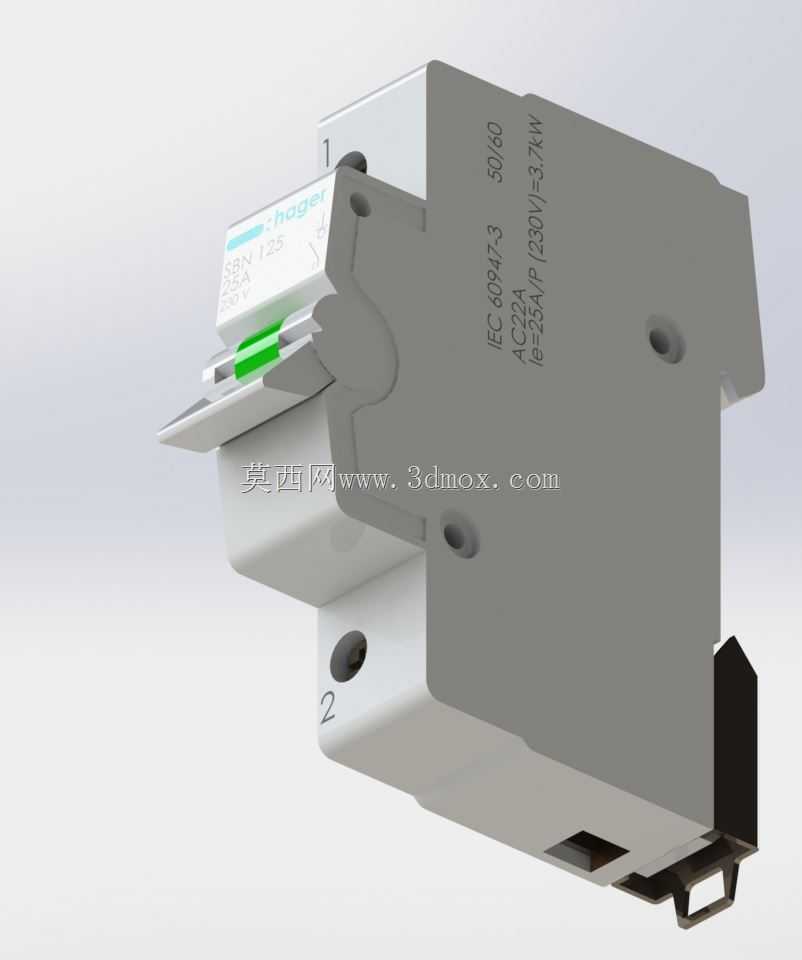

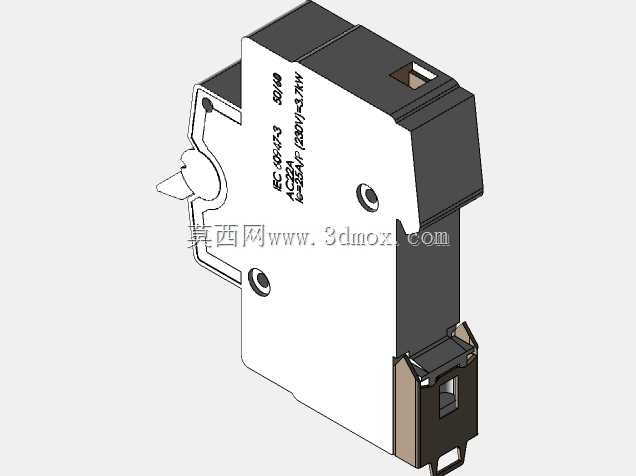

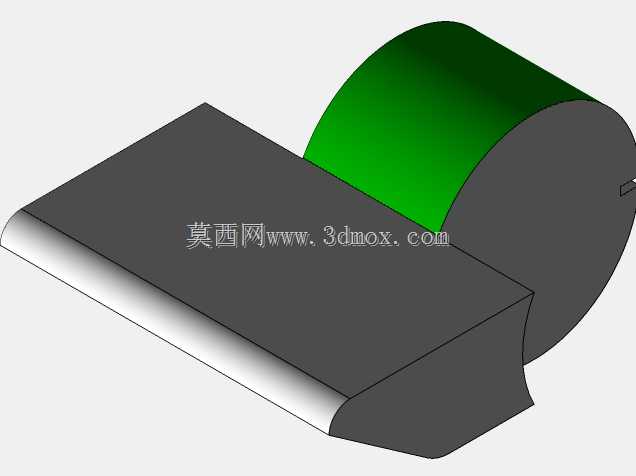

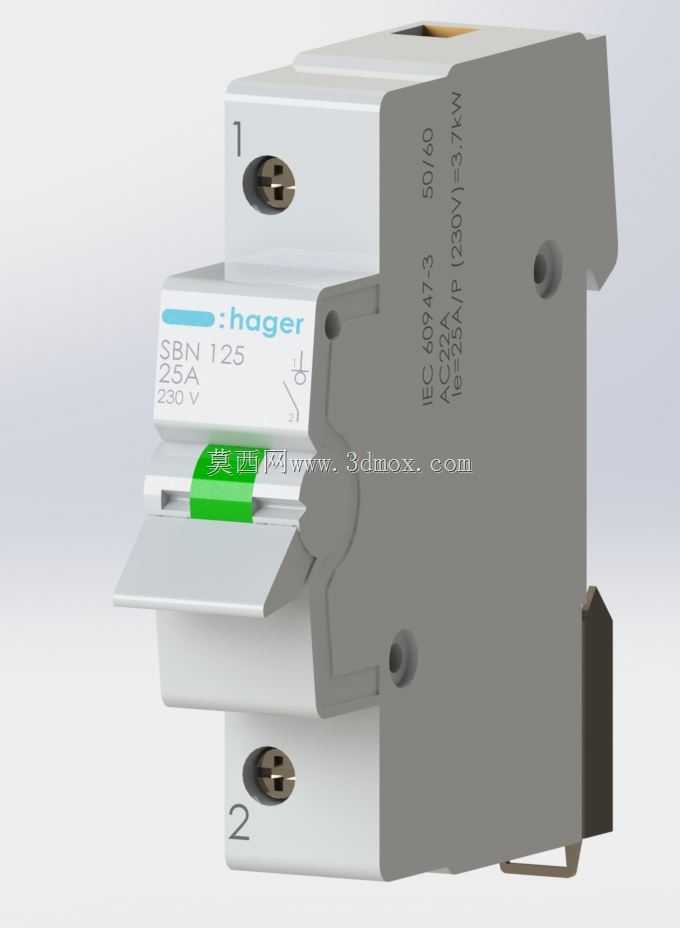

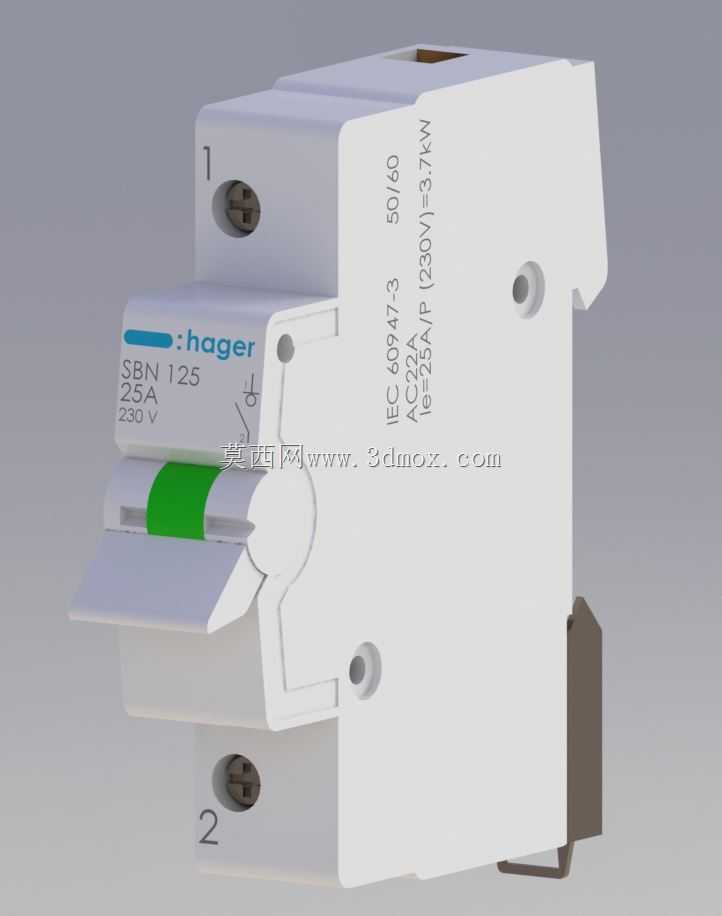

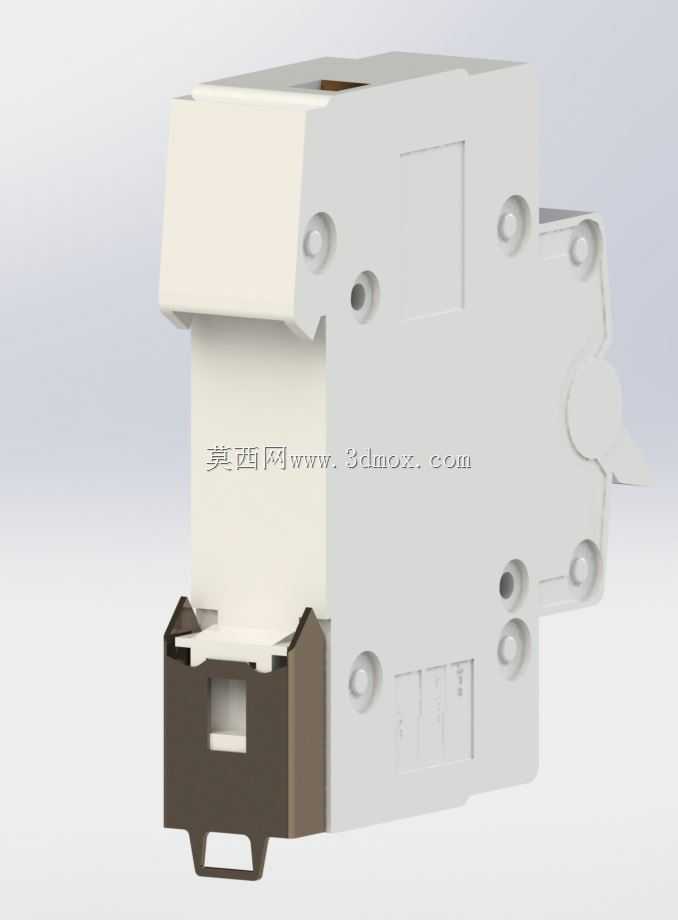

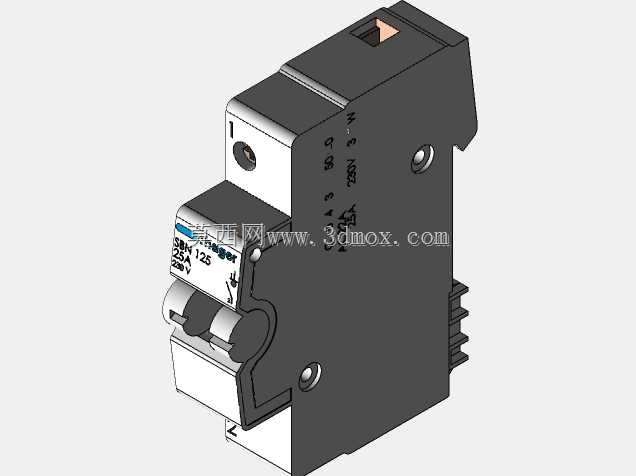

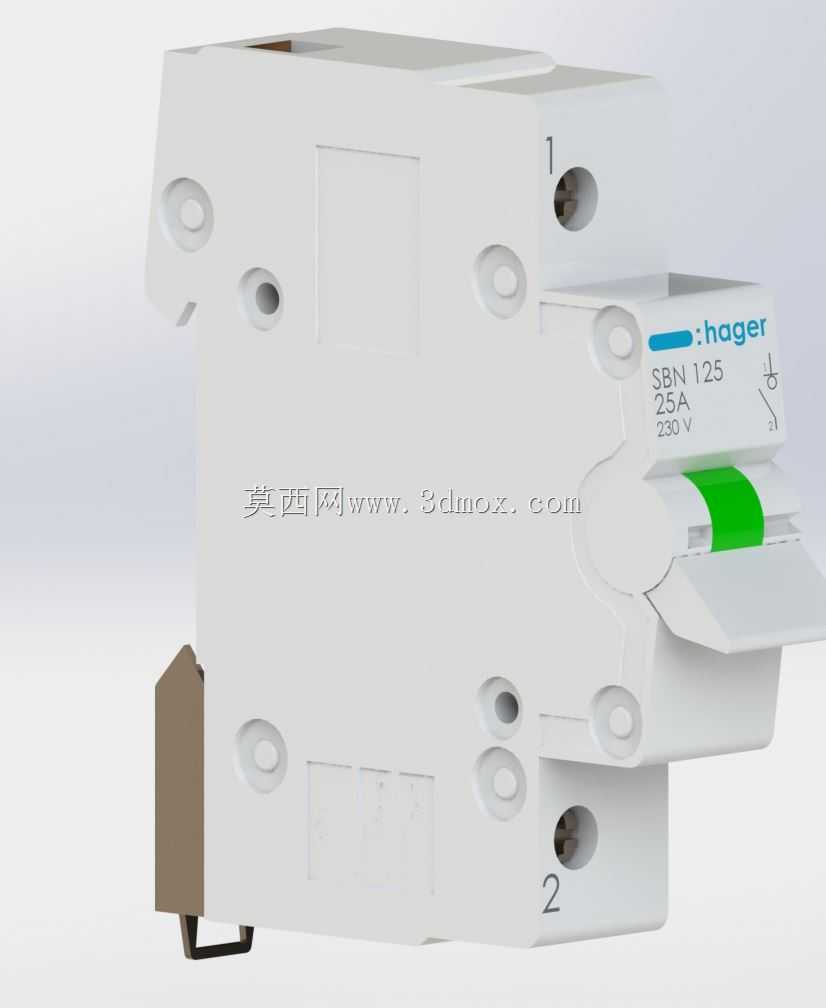

这款微型断路器三维模型还原了民用及工业末端配电场景常用的保护类电气元件的完整结构，这类元件广泛应用于住宅配电箱、写字楼配电回路、小型工业设备控制柜、充电桩配套配电单元等场景，主要承担回路过载保护、短路保护以及带载分合电路的核心作用，是低压配电系统中用量最大、覆盖场景最广的末端保护器件，能够在回路电流超过额定阈值、或是出现短路大电流时快速切断电路，避免线路过热起火、用电设备烧毁等安全事故，同时也可作为日常回路检修时的明显断开点，保障运维人员的操作安全。从产品功能特性来看，该款单极断路器额定电流25A，适配230V低压交流回路，分断能力满足终端配电的常规使用需求，操作手柄带有清晰的分合位置标识，合闸时绿色指示块露出，能够让运维人员快速判断回路通断状态，进出线端采用标准的螺钉压线结构，适配常规截面积的铜芯导线，接线稳固不易松脱，壳体侧面印有清晰的参数标识与认证信息，符合低压电器的标识规范要求。在设计思路上，建模过程完全还原了实物的装配逻辑，将壳体、操作机构、触头系统、灭弧组件、接线端子、卡扣结构等独立部件分别建模后完成装配，既还原了产品外观的细节特征，也保留了内部结构的装配关系，能够直观展现断路器的动作逻辑：操作手柄带动连杆机构驱动动触头与静触头完成分合动作，短路故障时电磁脱扣机构快速触发脱扣，过载时双金属片受热变形触发脱扣，完整复现产品的功能实现逻辑。外形尺寸与安装边界方面，该款断路器采用标准模数化设计，单极宽度为18mm标准模数，适配行业通用的35mmDIN导轨安装，壳体高度、深度均符合终端配电元件的通用尺寸规范，安装时仅需卡入导轨即可完成固定，拆卸时拨动底部卡扣即可快速取下，进出线端的接线空间预留充足，不会出现导线弯折空间不足、压线螺钉操作不便的问题，相邻断路器拼装时不会出现结构干涉，能够与同模数的漏电附件、隔离开关等元件完美拼装适配，完全匹配现有配电箱的安装空间要求，可直接用于配电系统的三维布局设计、安装模拟以及教学演示场景。
