带DCF接收器的石英钟机芯结构设计

这款带DCF接收器的石英钟模块，是民用计时类产品的核心驱动部件，广泛应用于挂钟、台钟、嵌入式装饰钟、公共区域挂装计时装置等场景，能够为各类指针式时钟提供稳定走时驱动与自动校时功能，解决传统石英钟走时累积误差、需要手动校准时间的使用痛点。在日常家居场景中，该模块可直接装配于客厅挂钟、卧室台钟的壳体内部，无需频繁手动调整时间即可长期保持走时精准；在公共场景中，可应用于办公场所走廊时钟、学校教室挂钟、医院候诊区计时装置等，降低运维人员定期校时的工作量，保障公共区域计时装置的时间一致性。

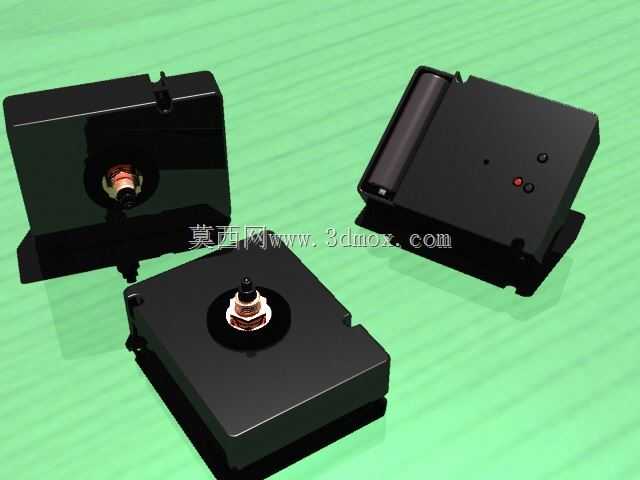

从功能特性来看，该模块集成了石英晶振计时核心、指针驱动结构与DCF无线电信号接收单元，其中DCF接收器可接收长波授时信号，自动校准走时误差，确保走时精度远高于普通无校时功能的石英钟机芯。模块的钟指针轴长度为17mm，该尺寸设计适配多数常规厚度的时钟表盘与指针安装需求，指针轴的输出扭矩经过调校，可稳定驱动常规重量的金属或塑料时针、分针、秒针转动，不会出现走时卡顿、指针偏移的问题。模块整体外形尺寸为56mm×72mm×21mm，方正的壳体结构便于在时钟外壳内进行固定安装，安装时可通过壳体预留的定位柱或螺丝孔位完成固定，安装边界清晰，不会与时钟外壳内的电池仓、固定筋位产生干涉。

在设计思路上，该模块采用一体化封闭壳体设计，将计时电路、驱动齿轮组、接收天线全部集成在黑色塑料壳体内部，既可以阻挡外界灰尘进入齿轮啮合区域影响走时顺畅度，也能减少外界电磁信号对DCF接收单元的干扰，提升授时信号接收的稳定性。壳体的结构设计充分考虑了不同供电规格的适配性，可兼容多种常见规格的干电池供电，适配不同尺寸时钟的电池仓布局，无需额外调整供电结构即可完成装配。模块的输出轴位于壳体正面中心位置，符合多数指针式时钟的结构布局习惯，装配时无需额外设计传动转接结构，可直接安装指针，大幅降低时钟整机组装的复杂度，适合批量生产装配使用。
