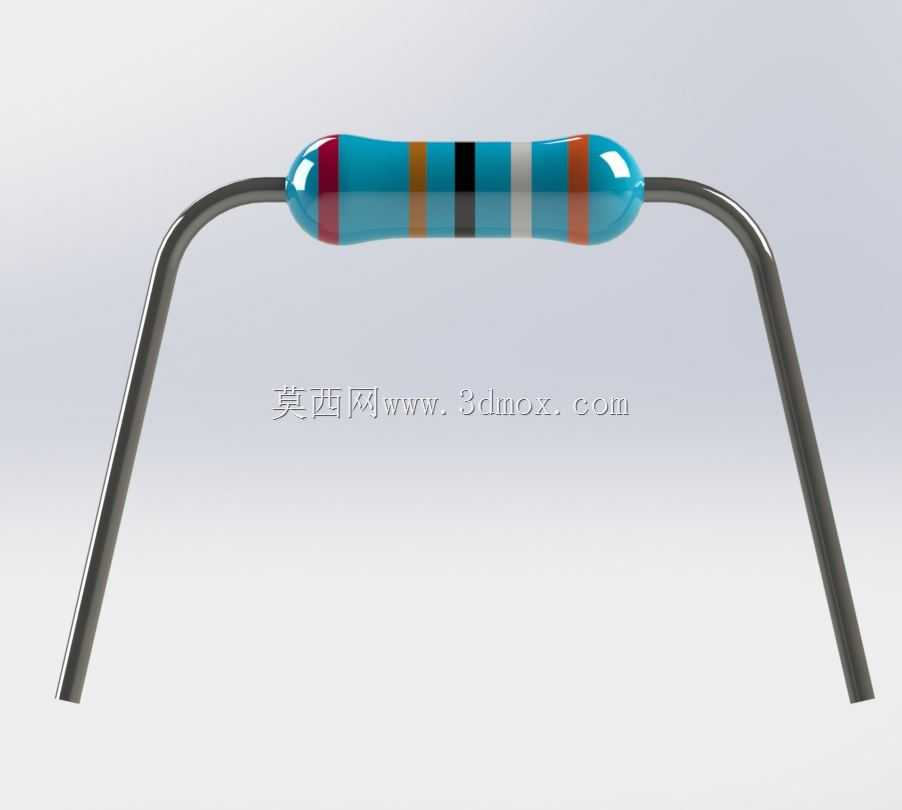

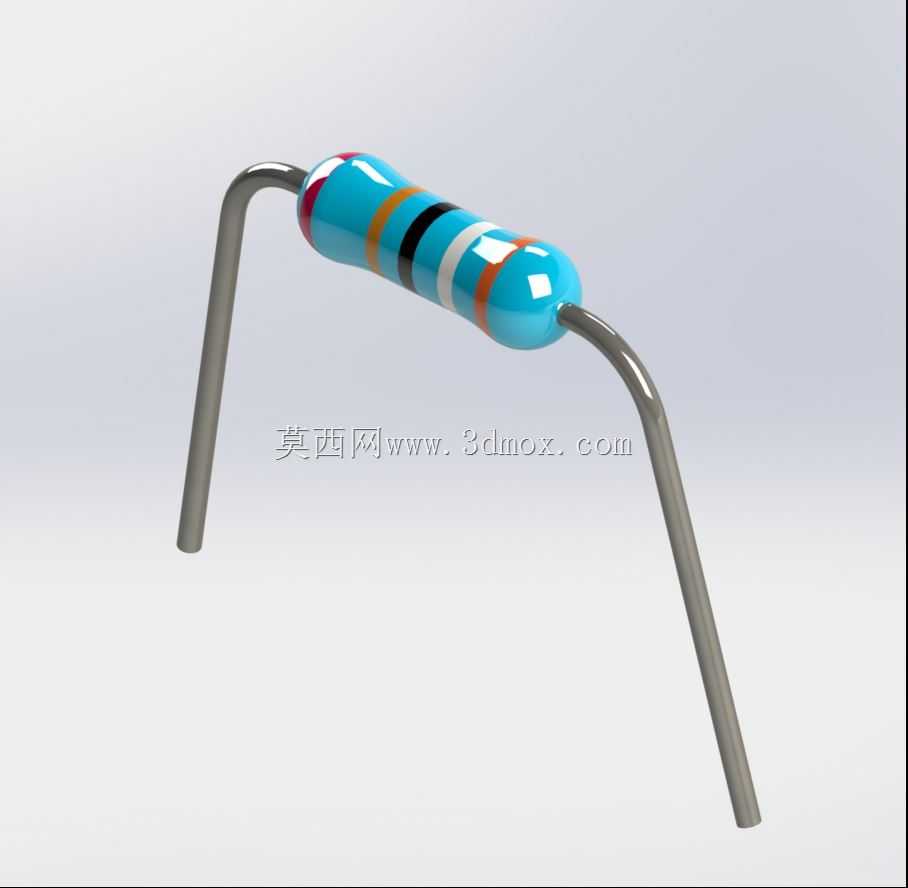

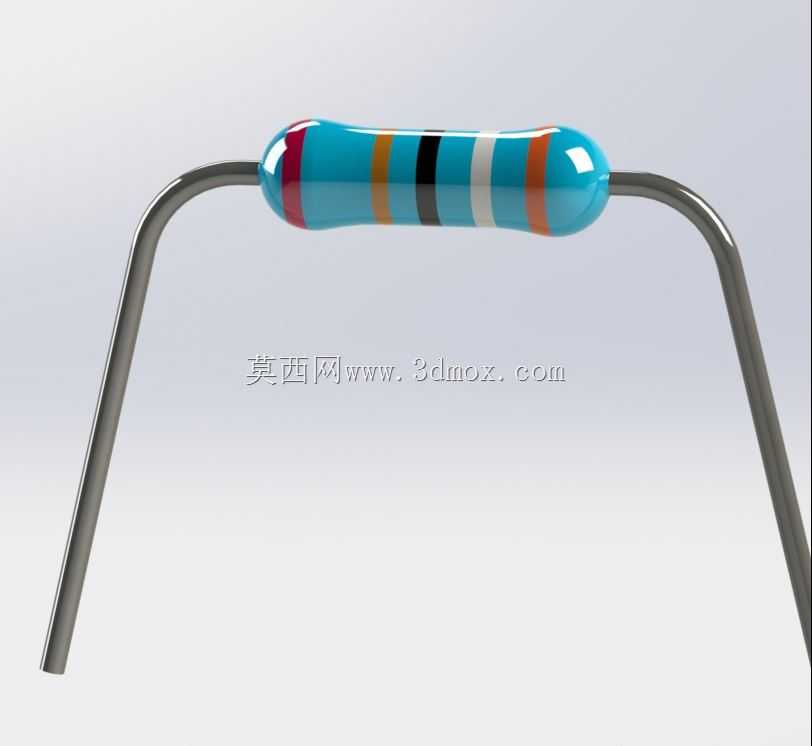

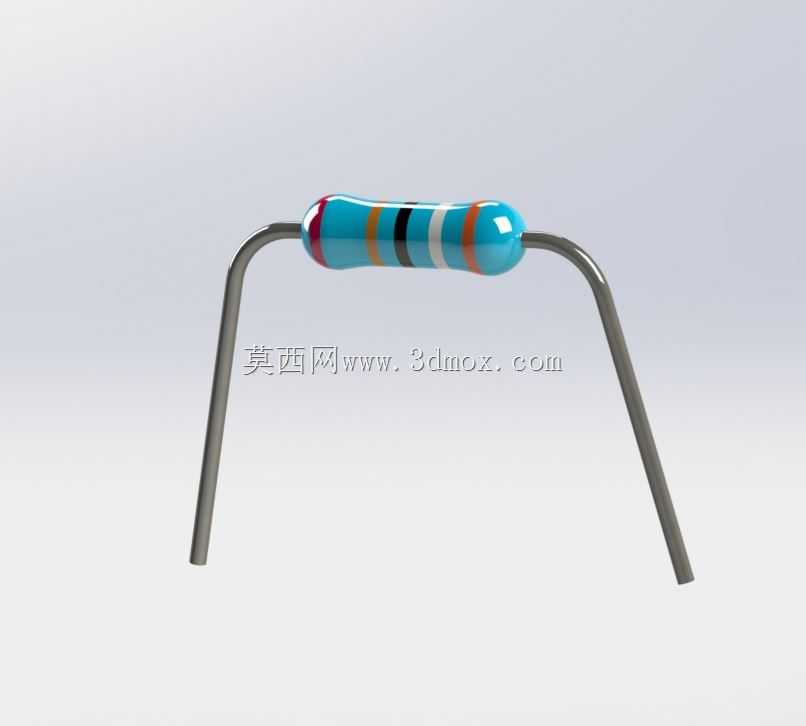

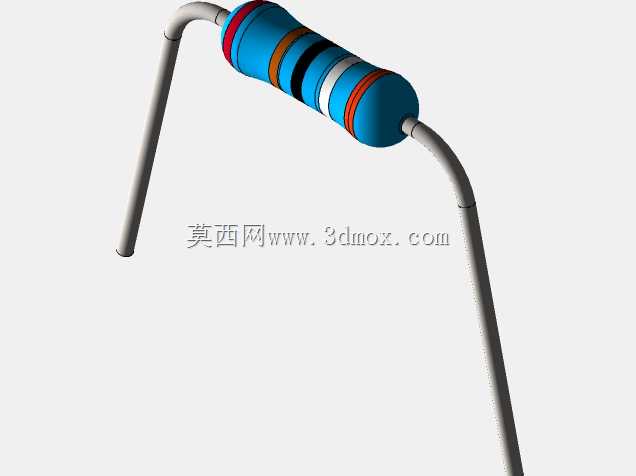

这款轴向引线式色环欧姆电阻的三维建模,完全还原了直插电阻的真实结构与细节,可广泛应用于消费电子电路板装配仿真、电子实训教学演示、工业控制电路板三维布线验证、电子产品结构干涉检查等多个场景,能够帮助电子工程师在产品设计阶段直观确认电阻在PCB板上的安装空间、引线折弯角度与周边元器件的安全距离,避免实际打样时出现元件碰撞、引线长度不足无法过波峰焊等问题。
从实际用途来看,这类直插色环电阻是电子电路中最基础的无源器件,承担着限流、分压、分流、负载匹配、信号衰减等核心功能,在电源电路、信号调理电路、驱动电路中都有大量应用,建模时完整还原了电阻的陶瓷基体、金属帽端、镀锡铜引线、色环标识层的分层结构,每一处细节都和量产实物保持一致。
在功能特性的还原上,模型保留了色环电阻的核心识别特征,不同阻值对应的色环排布可通过参数调整快速切换,引线部分做了可折弯的结构设计预留,能够模拟实际生产中不同插装角度、不同折弯半径的安装形态,基体表面的环氧包封层质感、金属引线的哑光金属质感都做了材质区分,渲染后能够达到实物级的展示效果,可用于产品宣传动画、教学课件、虚拟仿真实验等场景。
设计思路上,建模时优先保证了安装边界的准确性,严格参照行业通用的直插电阻尺寸规范,基体直径、基体长度、引线直径、引线伸出长度都按照常规量产规格设定,引线的中心距符合标准PCB焊盘间距要求,能够直接导入PCB三维设计软件中进行装配验证,不需要额外调整尺寸。外形方面还原了经典的蓝漆色环外观,两端金属帽的倒角、引线与金属帽的连接过渡都做了精细化处理,没有生硬的棱角,完全匹配实物的加工工艺特征。
在安装边界的设定上,模型预留了引线折弯的活动空间,模拟卧式插装时,电阻基体距离PCB板面的高度符合常规插装工艺要求,不会出现贴板过紧导致焊接时热量无法散出、或是离板过高占用上层布线空间的问题;模拟立式插装时,引线的折弯位置、剩余引线长度也符合手工焊接与自动插件机的加工要求,能够直接用于自动化产线的插件路径仿真,提前排查插件过程中可能出现的卡料、干涉问题。
- 全部评论(0)
- 模板大小 898.88 KB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
