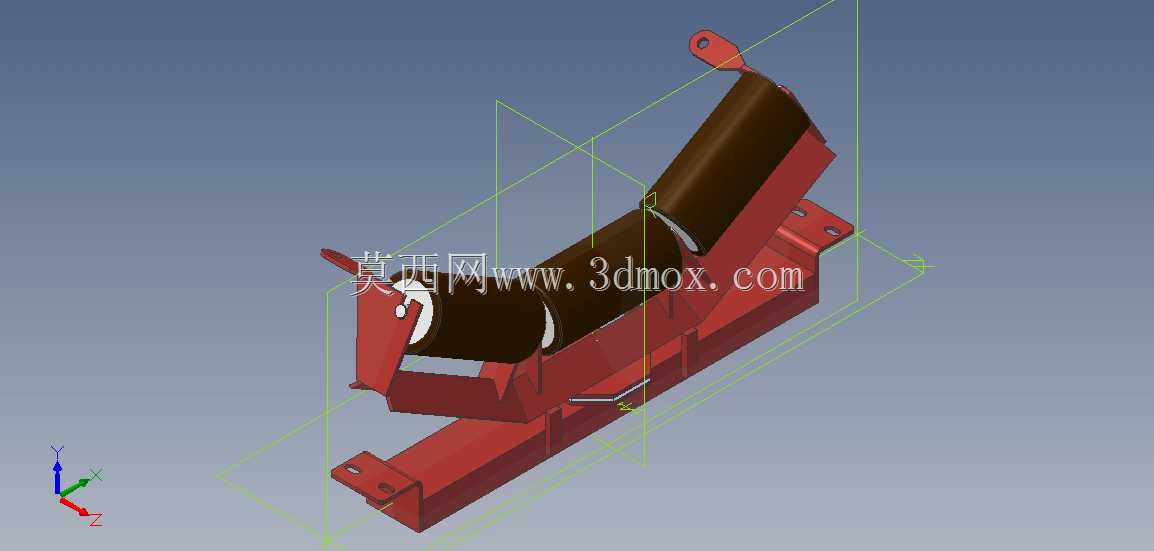

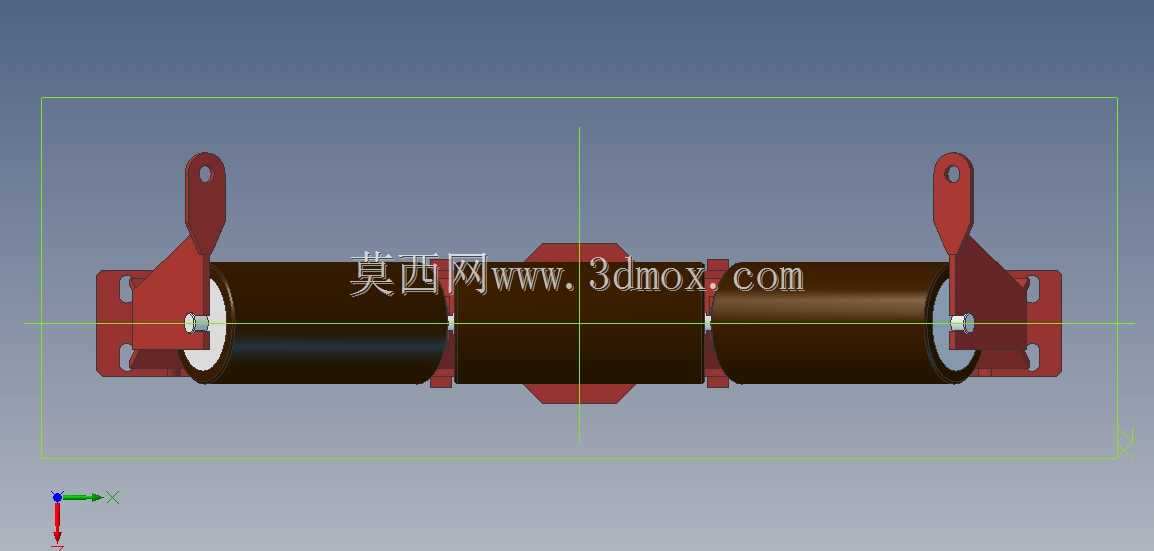

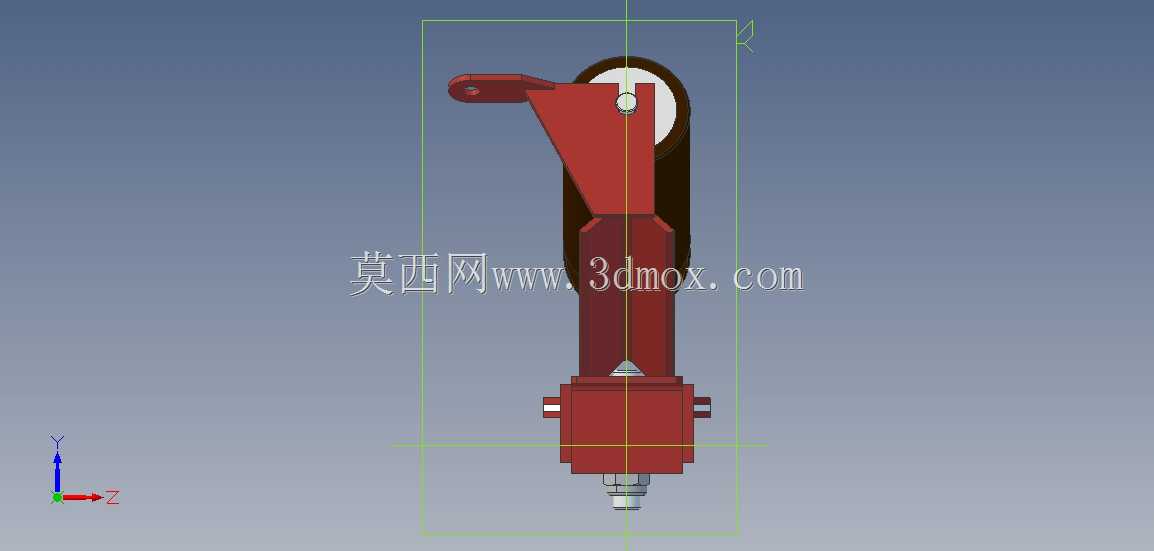

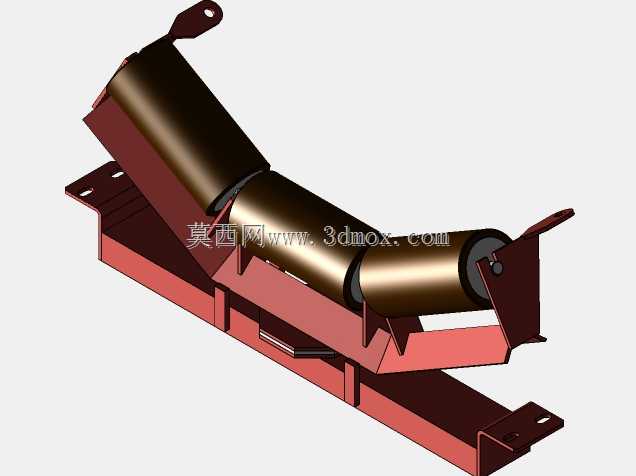

600带宽30度倾角输送机槽型托辊组

该槽型托辊组主要应用于散状物料带式输送场景，常见于矿山、港口、建材、粮食加工等行业的短途或长距离物料输送线中，作为皮带输送机的核心支撑部件，直接承担承载段输送带与上方物料的全部重量，是保障输送线平稳运行的关键结构。在实际生产场景中，这类30度槽角的托辊组适配600mm宽度的普通织物芯输送带，能够在输送煤炭、砂石、粮食、化工散料等颗粒、粉状物料时，通过槽型结构增大物料与输送带的接触容积，有效避免散料在输送过程中向皮带两侧撒漏，尤其适配15度以内倾角的上坡输送工况，减少物料下滑滚落的问题。

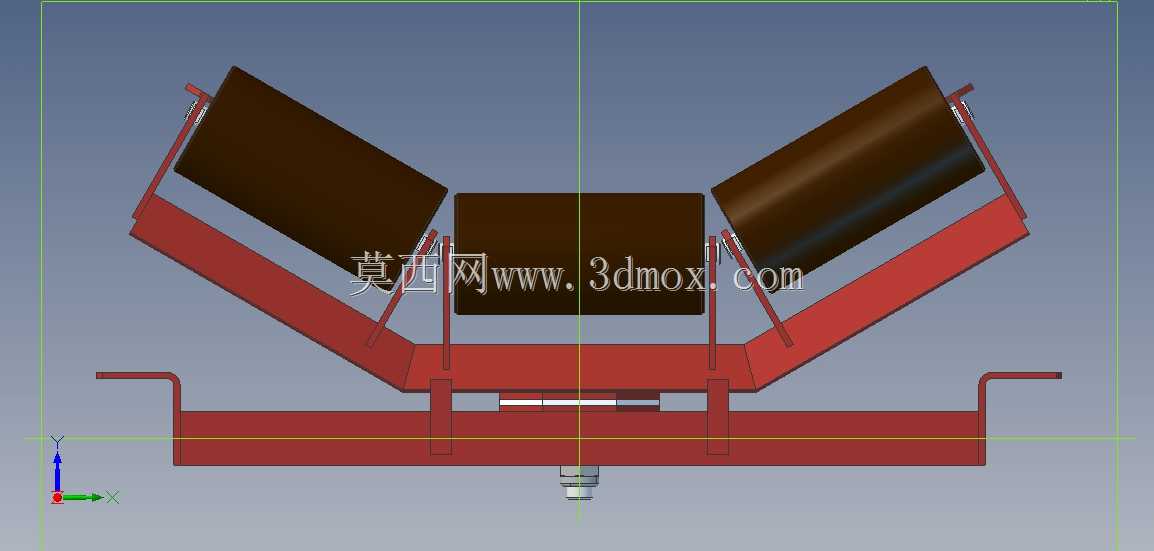

从功能特性来看，该托辊组采用三辊式槽型结构，两侧托辊呈30度倾角布置，中间托辊水平承接皮带中部载荷，整体支架采用弯折型钢焊接成型，底部设置统一安装基座，可直接固定在输送机中间架的预设安装位上，安装时无需额外焊接调整，仅通过配套紧固件即可完成固定。托辊自身采用密封式转动结构，能够适配多粉尘、露天潮湿的作业环境，降低运行过程中的转动阻力，减少皮带运行的磨损与能耗，同时支架两侧延伸的挡边结构可对皮带运行形成软限位，一定程度上缓解皮带轻度跑偏的问题。

在设计思路上，该结构优先考虑了输送工况的实用性与安装维护的便捷性，槽角选取30度是兼顾物料装载量与皮带弯折寿命的平衡选择，相比更大槽角的托辊组，该结构对皮带的弯折损耗更小，能够延长输送带的使用寿命，同时相比平托辊可提升30%以上的散料装载量。安装边界方面，该托辊组适配的输送机中间架宽度需匹配600mm带宽的安装尺寸，支架底部安装孔位间距符合通用带式输送机的安装标准，托辊转动部分的径向跳动量控制在通用输送设备的允许范围内，运行时可保障皮带贴合托辊表面平稳转动，不会出现局部悬空、皮带抖动等问题。整体结构没有冗余设计，所有型钢弯折角度、托辊安装位置都经过匹配验算，既保证足够的结构强度承载大密度散料的冲击载荷，又控制了整体自重，降低输送线的钢结构负载。
