2.54mm间距六针直角贴片排针结构

项目分类:3D模型 发布时间:2021-05-20 ID:180363

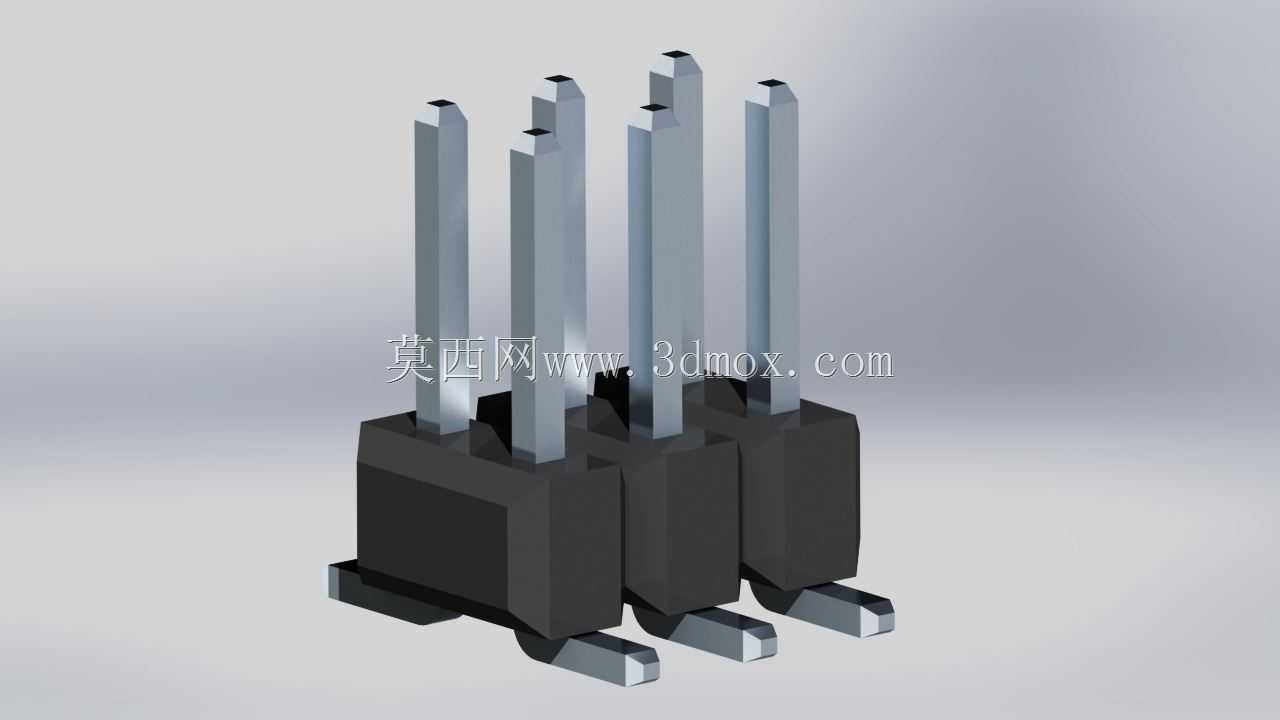

  • 2.54mm间距六针直角贴片排针结构

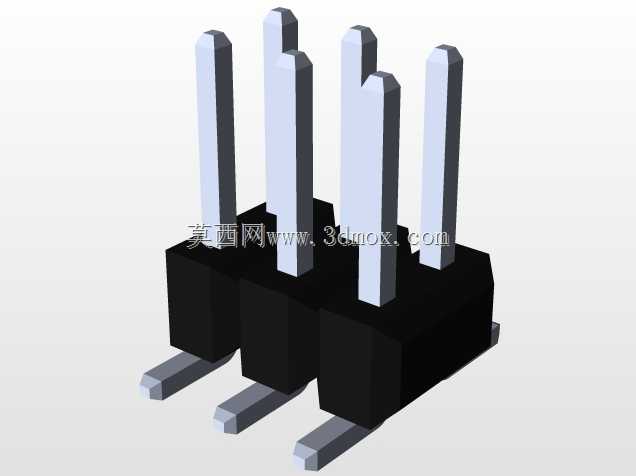

  • 2.54mm间距六针直角贴片排针结构

这款六针直角贴片排针是电子电路互连场景中极为常用的基础接插部件,广泛应用在消费电子控制板、工业测控模块、嵌入式开发板、电源驱动板等各类需要实现板间垂直转接、信号与小电流传输的电路场景中,能够在两块呈垂直排布的PCB板之间建立稳定的电气连接通路,避免直插排针无法适配垂直安装空间的问题,大幅提升电路板堆叠布局的灵活性。在实际使用过程中,这类排针主要承担低压控制信号、小功率供电回路的传输功能,直角弯折的结构设计可以让接线方向从垂直板面转为平行板面,有效压缩整机内部的纵向安装空间,尤其适合内部空间紧凑、需要将外接接线沿板件平面排布的电子产品装配场景,能够减少接线弯折带来的应力损伤,提升整机布线的规整度。从产品功能特性来看,六针的针位配置刚好覆盖多数小型传感模块、控制信号接口的通道需求,每根插针采用方形截面设计,既能够保证插合时与配套母座的接触面积,降低接触电阻避免信号传输衰减,也具备足够的结构强度,在多次插拔后不会出现插针弯折、接触松动的问题。底座部分采用耐高温绝缘材质,能够耐受波峰焊、回流焊过程中的高温环境,不会在焊接过程中出现基座融化、插针移位的问题,同时绝缘基座可以将相邻插针完全隔离,避免极间短路的风险,保证电路运行的稳定性。在设计思路上,这款排针严格遵循2.54mm标准网格间距规范,针位公差控制在贴片焊接的适配范围内,贴片式的安装脚与PCB焊盘的接触面积经过优化,既能够保证焊接后的结构强度,承受一定的插拔外力,也不会因为焊盘过大导致焊接时出现连锡问题。插针的直角弯折位置经过结构强化,避免在装配受力时出现弯折角度偏移、插针断裂的问题,插针外露部分的长度适配常规配套母座的插合深度,既不会因为插针过短导致接触不良,也不会因为插针过长占用额外的板上空间。从安装边界来看,这款排针焊接到PCB板后,垂直于板面方向的凸起高度较低,平行于板面方向的插针延伸长度符合常规板间间距要求,安装时不需要在相邻板件上预留额外的避让空间,贴片安装脚的位置与标准PCB封装完全匹配,设计电路时可以直接调用标准封装库,不需要额外定制封装尺寸,能够大幅缩短电路板的设计周期。排针整体的外形规整,基座边缘无多余毛刺,插针表面镀层均匀,既可以提升焊接时的焊锡浸润性,保证焊点可靠性,也能够在长期使用过程中抵御氧化,维持稳定的接触性能,适配各类工业与消费类电子产品的长期使用需求。
